Die PureTools Serie - hochwertige AV-Produkte für kommerzielle Anwendungen
Das universelle Presentation Switcher / Scaler System ist eine komplette AV-Umschalter-, -Wandler- und -Steuerungslösung für alle Formate.
Um den HDBaseT-Videoausgang an entfernten Orten in bis zu 70m Entfernung zu nutzen, muss dieser Empfänger mit einem passenden HDBaseT Sender (LU-THB-350, separat erhältlich) angeschlossen werden.
Für die Versorgung beider Geräte wird nur ein Netzteil benötigt, das jeweils andere kann über PoC / PoE versorgt werden.
Stromanschluss-Optionen
Dieses Produkt wird von einem externen 24V-Netzteil gespeist, das separat erhältlich ist. Stecken Sie den Netzstecker NICHT in andere Steckverbinder, da dies zu dauerhaften Schäden am Produkt und zum Erlöschen der Garantie führen kann.
Der verbundene Sender (LU-THB-350 / MHUB-THB-350) kann dann über PoE / PoC versorgt werden.
Fester Schraubstecker
Die unverlierbaren Verschlussschrauben für Strom, Audio, RS232 und Kontaktsteuerung werden mitgeliefert. Trennen Sie die Adern auf einer Strecke von ca. 2,5 cm entfernen Sie die Aderisolation exakt um 5mm vom Ende. Identifizieren Sie die Plus- und Minu-s Leiter für die Stromversorgung das passende Luxi-Netzteil verfügt über einen weißen Streifen auf der Plus-Ader. Wenn Sie nicht nicht sicher sind, verwenden Sie ein Multi-Meter zur Überprüfung.
Montagemöglichkeiten
Luxi bietet eine Befestigungsmöglichkeit zur Unterstischmontage (LU-UDM-100) oder die mediahub™ Tischanschlussfelder (MHUB-) an, die beide separat erhältlich sind das Produkt funktioniert auch mit vielen anderen Befestigungen, wobei die mitgelieferten 5mm langen Schrauben zum Anschrauben an das Produkt verwendet werden.
Steuerungsmöglichkeiten
Wenn die automatische Umschaltung deaktiviert ist, können Sie durch Drücken der Taste "Input Sel." am Transmitter den entsprechenden Eingang auswählen. Drei externe Kontaktschließ-Taster mit LED-Beleuchtung können diskret für jedern Signaltyp angeschlossen werden wenn eine Taste gedrückt wird, blinkt die zugehörige LED einmal und bleibt dann an. Ein an dieses oder das angeschlossene THB-350 Sneder-Modul angeschlossener RS232-Host kann ebenfalls alle Funktionen steuern.
Automatische Eingangsumschaltung
Standardmäßig ist die automatische Umschaltung eingeschaltet. Wird die entsprechende Taste auf der Frontplatte des Senders gedrückt, blinken die 3 LEDs daneben dreimal. Um die automatische Umschaltung auszuschalten, halten Sie die Taste ca. 7 Sekunden lang gedrückt, bis die LEDs zweimal blinken oder verwenden Sie den entsprechenden RS232-Befehl. Wenn die automatische Umschaltung ausgeschaltet ist, verwenden Sie die Frontpanel-Drucktaste, die diskreten Taster zum Schließen des Kontaktes oder RS232, um den gewünschten Eingang auszuwählen. Um die automatische Umschaltung wieder zu aktivieren, halten Sie die Taste >7 Sekunden lang gedrückt, bis die LEDs dreimal blinken oder verwenden Sie den entsprechenden RS232-Befehl.
Verdrahtung des Audio-Ausgangssteckers
Schließen Sie die Hülse (Abschirmung des Audiokabels) NICHT an den "-" Pin des Audioausgangs an, da dies zu dauerhaften Schäden am Produkt und zum Erlöschen der Garantie führen kann!
Video-Signalpfad
Es stehen 3 Videoeingänge und 2 Videoausgänge seitens des Senders zur Verfügung. Das analoge RGB-Videosignal vom VGA-Eingang wird an den analogen Eingang des Scalers übertragen. Das DisplayPort-Eingangssignal wird zunächst in HDMI umgewandelt und kann dann nebst des HDMI-Eingangssignals umgeschaltet werden.
Das ausgewählte Signal wird dann an den Digitaleingang des Scalers übertragen. Der Scaler wandelt alle A/V-Inputs in LVDS um, speist das Signal an einen HDMI-Encoder und verteilt es dann gespiegelt auf 1x HDMI- und 1x HDBaseT-Ausgang.
Audio-Signalpfad
Es stehen drei verschiedene Audioeingänge und -ausgänge seitens des Senders zur Verfügung. Die digitalen Audiosignale der HDMI- und / oder DisplayPort-Eingänge werden vom HDMI-Umschalter ausgewählt und zum Scaler-Modul transportiert. Der Scaler entkoppelt das Audio und gibt es als digitales S/PDIF und analoges Audio aus. Der Analogausgang wird dann mit dem analogen Audioeingangssignal gemischt und geht an die symmetrischen / unsymmetrischen analogen Audioausgänge sowie an einen A/D-Wandler. Der HDMI-Encoder kann dieses gemischte Audio oder das direkte digitale Audio von HDMI /DisplayPort auswählen und direkt in die HDMI- und HBaseT-Ausgänge integrieren.
RS232-Steuerung
Alle Funktionen können via RS232 vom Transmitter oder Empfänger aus gesteuert werden.
Im RS232 Setup Guide sowie im Quick-Start-Guide im Bereich "Downloads" finden Sie alle benötigten Codes.
Display-Leistungsregler
Das System verfügt über eine konfigurierbare Display-Leistungssteuerung, die einen vollautomatischen Betrieb ohne Personal oder Fremdgeräte ermöglicht. Er sendet einen "display power off"-Befehl über die RS232-Ports des THB-350 und des RHB-350, nachdem das letzte Eingangssignal verschwunden ist und sendet einen "display power on"-Befehl, sobald das erste Eingangssignal erkannt wird. Außerdem wählt er diesen Eingang automatisch aus. Der Switcher verwendet einen RS232-Port für die Verbindung zu bis zu zweiexternen Hosts (optional, nur für die Einrichtung erforderlich) und die Anzeige, parallel zur Anzeige im "Listening"-Modus.
Allgemeine Features:

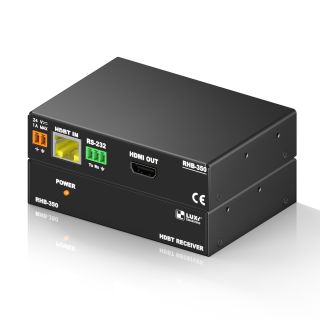

Diese Version des RHB-350 ist ein Stand-Alone HDBaseT Receiver der universell mit HDBaseT Transmittern kompatibel ist
Dieser HDBaseT Empfänger funktioniert am besten mit einem passenden HDBaseT Transmitter wie LU-THB-350 oder MHUB-THB-350 (beide separat erhältlich)
Transmitter Unterstützt Eingangssignale: VGA + 3,5mm Stereo Audio, HDMI und DisplayPort
Gespiegelte Ausgabe: HDMI und/oder HDBaseT für das gleiche Bild auf zwei Displays
HDBaseT überträgt A/V, RS-232 und PoC an einen HBaseT-Empfänger (nicht im Lieferumfang enthalten) über bis zu 70 Meter
Integrierter Scaler (im Sneder) mit Skalierungsfunktion für passgenaue Signalformate und Auflösungen
3,5mm Stereo-Audio-Ausgang für eine separate Audioauskopplung
RS232-Anschluss zur externen Steuerung mit einzigartigen RS232 gesteuerten Bildzoomeinstellungen und wählbaren Videoauflösungen von 16:9, 16:10, 4:3 oder Pixel-by-Pixel Modi
Konfigurierbare Display-Leistungssteuerung über RS232 ermöglicht vollautomatische Systeme ohne Fremdsteuerung
Schlanke Bauweise für eine platzsparende Installation
Auto Switch Funktion mit aktiver Signaleingangserkennung
VGA, HDMI, DP-Eingang mit Auto-Switch oder Druckknopf an Frontplatte, RS232, sowie einzeln absetzbare Knöpfe mit diskreten Eingangs-LED-Anzeigen
Unabhängiger analoger Audioeingang - Kann mit jedem Videoeingang gekoppelt werden, mit Audio gemischt undvon HDMI- oder DisplayPort-Ausgängen auf bal/unbal-Analogausgang ausgekoppelt oder in HDMI eingebettet werden.
Zwei gespiegelte A/V-Ausgänge: HDBaseT für Großbildschirme / Projektoren und HDMI für lokale Monitore
Mit oder ohne OSD oder Bildschirmschoner sowie Funktion zum Einschlafen/Wecken des Monitors (energiesparend)
HDBaseT zum Senden von Signalen in bis zu 70m inkl. PoC
Hocheffizientes, lüfterloses Design für bestmögliche Zuverlässigkeit
Rack-montierbar, unter dem Tisch montierbar und über dem Projektor montierbar
