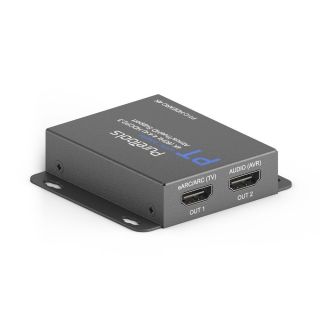

Der PT-C-HDEARC-4K ist das ideale Tool, um die neuesten Audio Mehrkanalformate mit einem älteren AVR, Verstärker oder einer Soundbar kompatibel zu machen. Der eARC Adapter und Extraktor ist zudem mit der HDMI 2.0b Spezifikation inkl. HDCP 2.3 kompatibel und unterstützt mit einer Bandbreite von 18Gbps Auflösungen bis zu 4K / UltraHD mit bis zu 60Hz, inkl. HDR Formaten wie HDR10, HDR10+ und Dolby Vision. Er verfügt über einen HDMI Eingang für Quellgeräte bis zu 4K sowie zwei HDMI Ausgänge für TV Geräte und AV Receiver bzw. Soundbar. Dank seiner Kompatibilität mit diversen Mehrkanal-Audioformaten inkl. LPCM 5.1 und 7.1, Dolby Digital, Dolby Digital Plus, Dolby True-HD, Dolby Atmos, DTS 5.1, DTS ES 6.1, DTS HRA, DTS HD Master, DTS:X sowie Stereo Signalen fungiert er als Vermittler zwischen Geräten älterer und neuerer Generationen, die ohne ihn nicht miteinander kompatibel wären. Am zweiten Ausgang des PT-C-HDEARC-4K wird immer das unkomprimierte Audiosignal ausgegeben, zusammen mit einem 720p Schwarzbild. Dies gewährleistet die dauerhafte Kompatibilität zu älteren AV Receivern, Verstärkern und Soundbars. Wird der PT-C-HDEARC-4K mit dem eARC oder ARC Anschluss eines TV mit vermeintlich zu großer 8K@60Hz Auflösung (oder auch 4K@120Hz) verbunden, funktioniert die Audioübertragung dennoch, da ausschließlich das eARC bzw. ARC Signal ausgekoppelt wird.
Der PT-C-HDEARC-4K unterstützt hierbei drei unterschiedliche Anwendungsszenarien:
1. Ein beliebiges Quellgerät wird direkt an ein kompatibles TV Gerät angeschlossen. Das eARC bzw. ARC Signal des Quellgeräts wird via eARC Ausgang des TV an den PT-C-HDEARC-4K übertragen und von dort als kompatibles Signal an den AV Receiver weitergeleitet
2. Ein 4K Quellgerät wird direkt an den Eingang des PT-C-HDEARC-4K angeschlossen. Dieser schleift einerseits das gesamte Signal an ein verbundenes TV Gerät durch und extrahiert gleichzeitig das Audio als kompatibles Signal an den AV Receiver
3. Das eARC bzw. ARC Signal vom internen Receiver oder Mediaplayer des TV wird via eARC Ausgang des TV an den PT-C-HDEARC-4K übertragen und von dort als kompatibles Signal an den AV Receiver weitergeleitet
Zusätzlich zur Auskopplung des Audiosignals übernimmt der PT-C-HDEARC-4K auch die Aufbereitung und das Reclocking von eingehenden Signalen, sodass diese ohne jeglichen Verlust über größere Distanzen übertragen werden können. CEC Signale leitet er hierbei ebenfalls zwischen den Geräten weiter. Zusätzlich verfügt er über eine EDID Management Funktion, die es erlaubt die EDID eines verbundenen TV Geräts auszulesen und weiterzugeben oder aber auf eine Standard EDID auszuweichen, wenn der Handshake fehlschlägt. Welche EDID ausgelesen werden soll, kann mittels DIP Schalter an der Vorderseite des Geräts bestimmt werden. Der zweite DIP Schalter schaltet die eARC Auskopplung ein oder aus. Bei eingeschalteter eARC Funktion wird das eARC bzw. ARC Signal am zweiten Audioausgang ausgegeben. Bei ausgeschalteter eARC Funktion wird das anliegende Audiosignal vom HDMI Eingang an den zweiten Ausgang weitergeleitet.
