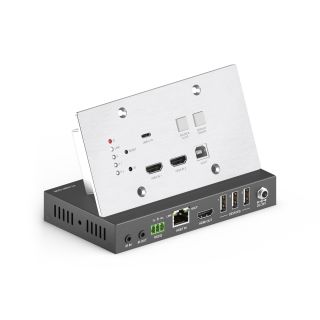

Das PT-HDBT-220WP 4K Multiformat HDBaseT Wallplate Extender Set besteht aus einem HDMI und USB-C Wallplate Transmitter / Umschalter (TX) zur direkten Integration in eine 2-fach Unterputzdose sowie einem Stand-Alone Receiver (RX) und überträgt eingehende AV Signale via HDBaseT. Hierzu werden beide Geräte mit einem herkömmlichen Cat. Kabel (Cat.5e / Cat.6a) über Distanzen bis zu 40 Meter für 4K Auflösungen mit max. 60Hz bei 4:4:4 Farbunterabtastung oder bis zu 70 Meter für 2K FullHD / 1080p Auflösungen mit max. 60Hz bei 4:4:4 Farbunterabtastung miteinander verbunden. Der USB-C Eingang kann sowohl AV Streams via USB-C Alt-Mode als auch USB Datensignale verarbeiten.
Die unmittelbare Verwendung eines vollintegrierten Wandanschlussfeldes bedeutet einen geringeren Verkabelungsaufwand und erfordert weniger zusätzliche Hardware, wie z. B. separate Wand- oder Tischanschlussfelder.
Am Receiver befinden sich drei USB-A Anschlüsse zur Integration von USB 2.0 Geräten. Deren Signale werden per HDBaseT an den USB-B Anschluss am Wallplate Transmitter übertragen, an welchem dann der verarbeitende "Host" PC angeschlossen wird. So können z. B. USB Speichergeräte am RX Standort angeschlossen werden, auf die ganz einfach von dem jeweiligen Host PC am Arbeitsplatz bzw. Präsentationsort zugegriffen werden kann. Auch der Anschluss von KVM Geräten, z. B. Keyboard, Maus und Webcam zur Nutzung mit weiter entfernten PCs, ist so möglich. Unterstützt wird "Hi-Speed" USB 2.0, was die Integration älterer und neuer Geräte ermöglicht. Geräte mit USB 3.x oder höher übertragen somit mit maximal 480Mbps USB 2.0 Hi-Speed Datenrate.
Am Wallplate Transmitter stehen zwei Druckknöpfe zur Systemsteuerung zur Verfügung. Der "Display ON/OFF" Druckknopf wird zur Remote-Displayabschaltung verwendet und kann per IR-Lernfunktion oder RS232 programmiert werden. Die HDMI / USB-C Eingangssignale können automatisch erkannt und umgeschaltet oder manuell per "Source-Auto" Taste inkl. CEC Unterstützung umgeschaltet werden.
Das System unterstützt die bidirektionale PoC bzw. PoH Stromversorgung bis zu 24V. Dies bedeutet, dass nur eines der beiden Geräte mit Strom versorgt werden muss, damit das jeweils andere Geräte via HDBaseT Cat-Verbindung ebenfalls mit Strom versorgt wird. Dies spart Netzteile und schafft Ordnung, dank weniger Verkabelung an einem der beiden Einsatzorte.
Beide Geräte verfügen sowohl über einen IR Eingang, als auch über einen IR Ausgang. Dies bedeutet, dass das verbundene Displaygerät von der Seite des Quellgeräts gesteuert werden kann und andersherum.
Sowohl Transmitter als auch Receiver verfügen außerdem über einen 3-pin Phoenix Anschluss zur Steuerung via RS232 in 3 Modi: lokale Steuerung am TX, Pass-Through vom TX durch den RX zum Displaygerät oder Pass-Through vom RX zum TX.
Der 12V Stromanschluss am Receiver ist mittels Schraubverschluss verriegelbar.
Am Wallplate Transmitter befinden sich zudem mehrere Status LEDs, anhand derer sich u. a. Betriebszustand, HDBaseT Verbindung und der jeweils aktive Eingang ablesen lassen. Zudem verfügt der Wallplate Transmitter über einen versenkten "Reset"-Druckknopf sowie ein integriertes IR-Auge.
