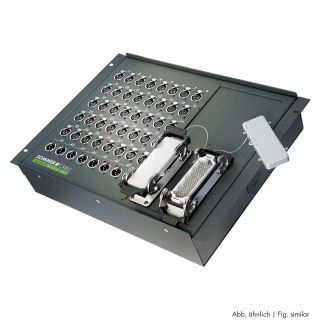

BLACKBOXX 19" -> Rechteck-MP-Verbinder
Vorteile:
- 19“ Rack-, bzw. Wand- oder Bodenmontage
- Professionelle Verarbeitung und Verdrahtung
- Ausgänge und Eingänge übersichtlich und groß nummeriert
- Bestückung mit verriegelbaren HICON oder NEUTRIK® XLR-Metall-Einbauverbindern
- Nachträglicher Umbau von Zentralmasse in getrennte Masse möglich (max. 32 Kanäle)
- Höhe: 4 HE
Anwendung:
- Professionelle Studio-, Bühnen-, Rackmontage
- Innen- und Außeninstallation
- Boden- und Wandmontage
Technische Daten:
- Artikelnummer: BLACKBOXX19-MP
- Anwendung: BLACKBOXX 19" -> Rechteck-MP-Verbinder
- Alte Artikelnummer: BXRX-M
Verdrahtet und bestückt...
haben wir unsere 19“ Stagebox-Systeme (geschlossenes Gehäuse) für den Einbau ins Studio-, Bühnen-Rack. Die Gehäusetiefe beträgt 94 mm auf die 19“-Breite. Die Höheneinheit (HE) ersehen Sie jeweils aus den unteren Tabellen. Für die Bestückung verwenden wir verriegelbare HICON oder NEUTRIK XLR-Metall-Einbauverbinder und 2 ILME Multipinstecker mit je zwei Verriegelungsbügeln (ILME ist generell kompatibel zu Harting). Die Returns sind nur mit dem FOH-Abgang verbunden.
Für unsere 19“-Systeme mit Übertragertechnik verwenden wir als Standard 1:1 Übertrager mit MU-Metallschirm für optimalen Einstreuungsschutz und einem max. Input von +12 dBu. Hierbei erhält der Multipin 1 (FOH) die Signale direkt von den Inputs und ist mit den Returns verbunden, dies ermöglicht die Versorgung mit 48 V-Phantomspeisung vom FOH-Pult aus, während Multipin 2 (Monitor) die Übertrager-getrennten Signale (nur Inputs) erhält.
Für eine weitere Signalverteilung z.B. an Ü-Wagen können wir als Sonderausführung gegen Aufpreis auch einen 3. Multipinverbinder mit 1:1+1 Übertragern anbieten. Aufträge für Sonder-Belegungen und Sonderanfertigungen nehmen wir gerne schriftlich entgegen per Fax oder E-mail: support@sommercable.com. Belegungspläne finden Sie unter www.sommercable.com/support Für komplexere Anwendungen empfehlen wir unser Modularsystem SYSBOXX siehe Kapitel „Modulare Systeme”.
Vorteile:
- 19“ Rack-, bzw. Wand- oder Bodenmontage
- Professionelle Verarbeitung und Verdrahtung
- Ausgänge und Eingänge übersichtlich und groß nummeriert
- Bestückung mit verriegelbaren HICON oder NEUTRIK XLR-Metall-Einbauverbindern
- Nachträglicher Umbau von Zentralmasse in getrennte Masse möglich (max. 32 Kanäle)
- Höhe: 4 HE
Anwendung:
- Professionelle Studio-, Bühnen-, Rackmontage
- Innen- und Außeninstallation
- Boden- und Wandmontage
Besteht aus:
1 x Sommer cable Stagebox-Leergehäuse, 19“ BB-SERIES, 40 Bohrungen/1 x Multipinblech-Stanzung, 6 HE, Breite: 483 mm, anthrazit RAL7016 (BB1940N)
32 x HICON XLR, 3-pol , Metall-, Löttechnik-Einbaubuchse, versilberte(r) Kontakt(e), Type D M3, schwarz (HI-X3DF-M3)
8 x HICON XLR, 3-pol , Metall-, Löttechnik-Einbaustecker, versilberte(r) Kontakt(e), Type D M3, schwarz (HI-X3DM-M3)
2 x ILME Rechteck-MP 24, 108-pol , Kontakteinsatz, grau (CDDM108)
2 x ILME Rechteck-MP 24, Metall-, Aufbaugehäuse flach, 2 Bügel, grau (CHI24)
2 x ILME Rechteck-MP 24, Schutzdeckel mit Befestigungsseil, 4 Bolzen, grau (CHC24)
| Artikelnummer | BXRZ-Z32/08 |
| EAN | 4049371113168 |
| In | 32 |
| Out | 08 |
| Belegung | Zentralmasse |
| Artikelnummer | BLACKBOXX19-MP |
| Anwendung | BLACKBOXX 19" -> Rechteck-MP-Verbinder |
| Alte Artikelnummer | BXRX-M |
