unsere Systeme mit TOURLOCK-Rundsteckverbindern, die neben Ihrer robusten und kompakten Bauform hohe Steckzyklen und eine sehr gute Wasserdichtigkeit (IP67) aufweisen. Diese sind kompatibel zu allen marktgängigen CIR-LK Verbindern nach MIL-Norm. Die Pins sind standardmäßig vergoldet und die Bajonett-Verriegelung sorgt für eine spielfreie und abgedichtete Verbindung.
Die Gehäusetiefe der 19“-Version beträgt 94 mm auf die 19“-Breite. Für die Bestückung verwenden wir verriegelbare HICON oder NEUTRIK® XLR-Metall-Einbauverbinder. Standardmäßig sind die 19“-Systeme mit einem Tourlock ausgestattet, können aber auch wahlweise mit einem zweiten Multipinverbinder bestellt werden. TOURLOCK1 (FOH) ist hier parallel verdrahtet zu TOURLOCK2 (Monitor). Die Returns sind nur mit dem FOH-Abgang verbunden. Alle Systeme haben getrennte Masseführung. Unsere Standard- Belegungspläne entsprechen der marktüblichen Norm. Diese finden Sie unter www.sommercable.com/support.
Für unsere 19“-Systeme mit Übertragertechnik verwenden wir als Standard 1:1 Übertrager mit MU-Metallschirm für optimalen Einstreuungsschutz und einem max. Input von +12 dBu.
Hierbei erhält der Multipin 1 (FOH) die Signale direkt von den In-/Outputs, dies ermöglicht die Versorgung mit 48 V-Phantomspeisung vom FOH-Pult aus, während Multipin 2 (Monitor) die Übertrager-getrennten Signale erhält. Für eine weitere Signalverteilung z.B. an Ü-Wagen können wir als Sonderausführung gegen Aufpreis auch einen 3. Multipinverbinder mit 1:1+1 Übertragern anbieten.

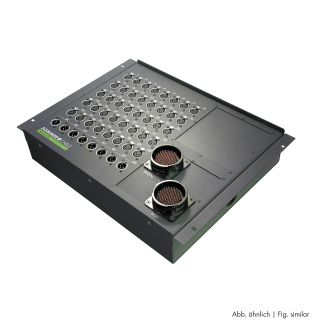

1 x Sommer cable Stagebox-Leergehäuse, 19“ BB-SERIES, 40 Bohrungen/1 x Multipinblech-Stanzung, 6 HE, Breite: 483 mm, anthrazit RAL7016 (
BB1940N)
32 x Sommer cable Übertrager 1+1 (
SPLIT-B-1:1)8 x NEUTRIK XLR, 3-pol , Metall-, Löttechnik-Einbaustecker, versilberte(r) Kontakt(e), Type D M3, nickelfarben (
NC3MDLX-M3)
2 x HICON Rund-LK, Arrangement 40A-150, Kontaktgröße 18, 150-pol , Metall-, Einbaustecker, Bajonet, schwarz (
HI-LK150MP)2 x HICON Rund-LK 85 / LK 150 male (CIR40), Abdeckkappe, Bajonet, schwarz (
HI-LKCAP-M85)
