Eigenschaften:

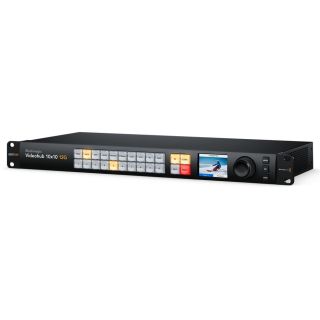

Die Blackmagic Videohub 10x10 12G ist eine latenzfreie Kreuzschiene mit 10 x 10 12G-SDI Eingängen und Ausgängen. Sie kann beliebig kombinierte SD-, HD- und Ultra-HD-Videosignale auf der selben Kreuzschiene ein- und ausgeben. Zusätzlich zu den 12G-SDI Anschlüssen verfügt die Kreuzschiene über zwei Referenzanschlüsse und einen USB-C-Anschluss. Die Abmessungen entsprechen der Größe einer Rack-Einheit. Mithilfe eines Tastendrucks oder des großen Drehreglers (ausgestattet mit einer elektronischen Kupplung) lässt sich die Signalverteilung direkt vorgeben. Das LC-Display ermöglicht die Sichtung des Videos vor dem Routing. Über eine Ethernet-Verbindung kann eine externe Steuerung verbunden werden. Des weiteren ist SDI-Reclocking möglich und es werden SDI-Videonormen bis 2160p / 60 unterstützt.
- Latenzfreie Kreuzschiene mit 10 x 10 12G-SDI Eingängen und Ausgängen
- Ein- und Ausgabe beliebig kombinierter SD-, HD- und Ultra-HD-Videosignale auf der selben Kreuzschiene
- Zwei Referenzanschlüsse und ein USB-C-Anschluss
- Größe einer Rack-Einheit
- Vorgabe der Signalverteilung per Knopfdruck oder Drehregler
- LC-Display zur Sichtung des Videos vor dem Routing
- Externe Steuerung per Ethernet-Verbindung
- SDI-Reclocking
- Unterstützt SDI-Videonormen bis 2160p / 60
Technische Daten:
-
- Frontblende: 24 Tasten für die lokale Steuerung, 3 Tasten und Drehregler für die Menüsteuerung, 2,2" Farbdisplay
- Externe Steuerung: Blackmagic Videohub Software-Bedienpanel für Mac und Windows, Hardware-Bedienpanels Videohub Smart Control Pro und Videohub Master Control Pro, Blackmagic Videohub SDK und Ethernet Videohub Control Protocol
- Softwaresteuerung: Kreuzschienensteuerung für Windows und Mac
- Betriebssysteme: Mac Monerey 12.0, Mac Ventura 13.0 oder höher, Windows 10 (64-Bit), Windows 11
- Netzausfallschutz: Koppelpunktverbindungen bleiben erhalten und bei Rückkehr der Stromversorgung sofort wiederhergestellt
- SDI-Umschaltung: Automatisch an allen Eingängen
- SDI-Farbraum: REC 601, REC 709, REC 2020
- SDI-Farbgenauigkeit: 10- und 12-Bit-RGB 4:4:4 (HD und 2K), bis 2160p/30 (Ultra-HD), bis 4Kp30 DCI (4K) / 10-Bit-YUV 4:2:2 in allen Modi
- SDI-Videoabtastfrequenz: YUV 4:2:2 und RGB 4:4:4
- SDI-Audioabtastfrequenz: 48 kHz / 24 Bit
- SDI-Konformität: SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 372M, SMPTE 424M, SMPTE 425M Level A und B, SMPTE 2081-1, SMPTE 2081-10, SMPTE 2082-10, ITU-R BT,656 und ITU-R BT,601
- SDI-Raten: DVB-ASI, 270 Mbit, 1,5G, 3G, 6G, 12G
Auflösung
-
- 4K DCI - 4096 × 2160p / 23,98 / 24 / 25 / 29,97 / 30 / 47,95 / 48 / 50 / 59,94 / 60
- Ultra HD - 3840 x 2160p / 23,98 / 24 / 25 / 29,97 / 30 / 47,95 / 48 / 50 / 59,94 / 60
- 2K DCI - 2048 x 1080p / 23,98 / 24 / 25 / 29,97 / 30 / 47,95 / 48 / 50 / 59,94 / 60
- 2K DCI - 2048 x 1080psf / 23,98 / 24 / 25 / 29,97 / 30
- Full HD - 1920 x 1080p / 23,98 / 24 / 25 / 29,97 / 30 / 47,95 / 48 / 50 / 59,94 / 60
- Full HD - 1920 x 1080i / 50 / 59,94 / 60
- HD - 1280 x 720p / 50 / 59,94 / 60
- SD - 525i / 59,94
- SD - 625i / 50
- 1080psf / 23,98 / 24 / 25 / 29,97 / 30
Anschlüsse:
Eingang
- 10x 12G-SDI, BNC
- 1x Referenz (Tri-Sync oder Black Burst), BNC
Ausgang
- 10x 12-SDI (SDI-Neutaktung), BNC
- 1x Referenz, BNC
Andere
- 1x USB Typ C
- 1x Ethernet via RJ-45
- 1x AC IN, IEC60320 C19
Allgemeine Produktinformationen:
- Abmessungen (B x H x T): 48,2 x 4,42 x 23,61 cm
- Gewicht: 3 kg
- Spannungsversorgung: AC-Netzteil (integriert) (100 bis 240 V, 50 / 60 Hz)
- Stromverbrauch: max. 20,8 W
- Betriebstemperatur: 0 bis 40 °C
- Lagertemperatur: -20 bis 60 °C
- Relative Luftfeuchtigkeit: 0 bis 90 % (nicht kondensierend)
Lieferumfang:
- 1x Blackmagic Videohub 10x10 12G
