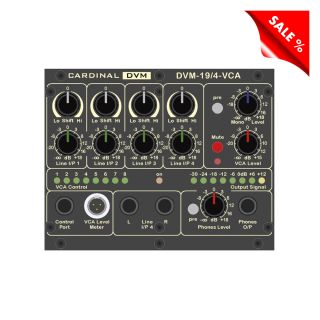

CARDINAL DVM ¼ -19“-Stereo-Mixer-Modul, IN: 4 x Stereo-IN via 4 x 2 x Stereo-Klinke 6,3 mm (Back)/1 x Control-Port f. Display via 3-pol Mini-XLR (Front)/1 x Stereo-IN via 3-pol 3,5 mm TRS-Klinke (Front)/1 x VCA-Port f. Fußschweller via TRS-Klinke 6,3 mm (Front)/Ext. PSU via 4-pol XLR male (Back) | OUT: 1 x Main-OUT via 2 x 3-pol XLR male + 2 x 3-pol Euroblock 3,5 mm (Back)/2 x Kopfhörer-Anschluss via Stereo-Klinke 6,3 mm (Front)/1 x Mono-OUT via 1 x 3-pol XLR male (Back)/1 x Kopfhörerbus via TRS-Klinke 6,3 mm (Back), 2 HE, B x H x T: 106,5 mm x 84 mm x 133 mm
Technische Daten:
- Artikelnummer: DVM-194-VCA
- Marke: CARDINAL DVM
- Art: ¼ -19“-Stereo-Mixer-Modul
- Klirrfaktor: < 0,005 % @ 10 - 40.000 Hz (@ + 6 dBu)
- Input: Ext. PSU via 4-pol XLR male (Back)
- Input: 1 x VCA-Port f. Fußschweller via TRS-Klinke 6,3 mm (Front)
- Input: 4 x Stereo-IN via 4 x 2 x Stereo-Klinke 6,3 mm (Back)
- Input: 1 x Control-Port f. Display via 3-pol Mini-XLR (Front)
- Input: 1 x Stereo-IN via 3-pol 3,5 mm TRS-Klinke (Front)
- Output: 1 x Mono-OUT via 1 x 3-pol XLR male (Back)
- Output: 1 x Kopfhörerbus via TRS-Klinke 6,3 mm (Back)
- Output: 1 x Main-OUT via 2 x 3-pol XLR male + 2 x 3-pol Euroblock 3,5 mm (Back)
- Output: 2 x Kopfhörer-Anschluss via Stereo-Klinke 6,3 mm (Front)
- Frequenzgang: 10 Hz - 100 kHz (±0,3 dB)
- Übersprechen: < 80 dB @ 1 kHz
- max. Eingangspegel: +28 dBu @ 10 kO
- Spannungsversorgung: 24 VDC / 300 mA
- Pegel / Level: +27 dBu @ 600 O max.
- EAN: 4049371195652
Dieser Mixer kombiniert die Funktionalität eines absolut klangneutralen Stereo-Sub-Mixers - für die verschiedenen Klangerzeuger auf Bühne oder im Studio - mit der Fernbedienbarkeit des Gesamtlevels über einen Fußschweller, für perfekte Dynamik-Kontrolle.
Es stehen 4 Stereo-Kanäle mit je einer 2-Band-Klangregelung zur Verfügung, wovon einer - zum schnellen Anschluss einer weiteren Quelle (Stage-Keyboard oder MP3-Player) - mit 1 Paralleleingang auf der Frontplatte ausgestattet ist. Im Masterbereich kann der Main-OUT, der Mono-OUT sowie der Headphones-OUT jeweils gesondert geregelt werden. Die beiden letzteren Ausgänge können zusätzlich via Drucktaster auf PRE-VCA geschaltet werden, wodurch auch bei geschlossenem Master Sounds vorgehört werden können.
Rückseitig steht der Kopfhörer-Bus auch als Line-Level zur Verfügung. Mit dem DVM-194-HPA kann eine komfortable und leistungsfähige Personal-Monitor-Lösung realisiert werden.
Am VCA-Port wird ein handelsüblicher Fußschweller (z.B. Yamaha FC-7) angeschlossen. Die Werkseinstellung deckt über diesen einen Regelbereich von -80 bis +10 dB (bei 0 dB Output-Level) ab.
Über die optionale Anzeige-Einheit (Display) DVM-194-DIS kann jederzeit die Einstellung des Fußschwellers abgelesen werden.
Der Main-OUT steht zusätzlich noch über EUROBLOCK-Anschlüsse zur Verfügung, um strukturierte Rackverkabelungen zu erleichtern. Sämtliche Ausgänge sind elektronisch symmetriert.
