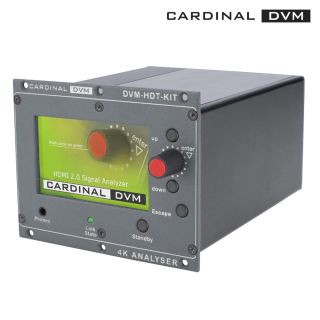

Das HDMI ® 2.0-Engineers-Toolkit von CARDINAL DVM ist einfach zu bedienen und somit das ideale Messwerkzeug für jede Installation, den Verleih, den Service und Ihre Produktentwicklung. Dank umfangreicher Ausstattung, kompakter Abmessungen und praktischer Funktionen wird die Kontrolle von HDMI ® Quellen und Senken sowie Kabelstrecken zum Kinderspiel! Viele Probleme, die z.B. durch fehlerhafte Einrichtung, Verkabelung, EDID-Kommunikation oder HDCP entstehen, können unkompliziert analysiert und behoben werden. Das DVM-HDT-KIT bestehend aus HDMI ® - Signalgenerator + HDMI ® -Analyzer beherrscht alle gängigen HDMI ® -Video-Auflösungen und -Bandbreiten.
Features/Ausstattung DVM-HDT-KIT:
• hochleistungsfähige FPGA-Plattform
• unterstützt HDMI ® 2.0 bis 4K x 2K (24/25/30/50/60 Hz sowie 3D)
• unterstützt alle gängigen Farbräume (RGB 4:4:4, YUV 4:4:4, YUV 4:2:2 sowie YUV 4:2:0)
• unterstützt HDCP 2.2 (HDCP umschaltbar: aus/1.4/2.2)
• integrierte 3“ IPS-Displays 16:9 (240p) in Generator und Analyzer
• „What You See Is What You Get“ - Sie sehen am Display in Echtzeit, was am Ein-/Ausgang passiert
• intuitive Steuerung über lokalen Drehgeber & Tasten am Gerät, über RS232, USB oder Ethernet
• Kopfhöreranschluss vorn zur Signalkontrolle
• verfügbar als mobile Version für das Toolcase oder Rack-Einbauset mit 2 x ¼ 19“ 2HE (für SYSBOXX oder 2HE 19“ Baugruppenträger)
• integrierte Akkupacks bei DESK-Version
• geringe Leistungsaufnahme
• inklusive PC-Software zur Kontrolle von einzelnen Geräten und auch großen Gerätegruppen
• integrierte Kabeltest-Funktion
• optionale Reporting-Funktion zur Erzeugung von Testprotokollen (inkl. Ausdruck/Download)
• superkompakte Gehäuse (¼ 19“ - 2 HE)
• inkl. Schaumstoffeinlage für Toolcase bei DESK-Version
• inkl. 2 x HDMI ® -Kabel HIMM in 1,5 m Länge
• inkl. 2 x 24 V-Ladegeräte (4-pol XLR)
Ausstattung Generator:
• 34 verschiedene Testpatterns (33 x 2D, 1 x 3D)
• 43 verschiedene Generatorauflösungen (davon 10 frei zu definierende und eine Automatikauflösung)
• integrierter EDID-Speicher für bis zu 10 EDID-Sets
• EDID Informationen können eingelesen, modifiziert und überschrieben werden
• Audio-Tests über integrierten Audio-Generator (8 verschiedene Sampling-Raten 32K, 44K, 48K, 88K, 96K, 176K, 192K, auto) oder externen 2.0 Miniklinken-Eingang
Ausstattung Analyzer:
• umfangreiche Signalanalyse-Funktionen
• Audio-Metering-Anzeige für 8 Kanäle in Echtzeit
• Echtzeit-Signalüberwachung mit Fehlerzähler
• integrierter EDID-Speicher für bis zu 14 EDID-Sets (davon 10 frei zu definieren)
• HDMI ® -Input kann via Software aktiviert und deaktiviert werden für Ein-/Ausschaltsimulationen
