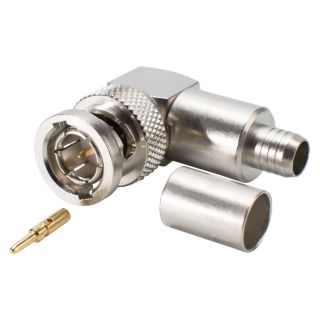

Diese Serie BNC/HD steht für „High-Definition“ und werden zur digital seriellen Videoübertragung eingesetzt. Durch die Vergoldung des Innen- und Außenleiters werden die hochfrequenzmäßigen Eigenschaften verbessert (zum Beispiel beim „Skineffekt“). Diese Verbinderserien bieten durch eine zweite Federscheibe einen verbesserten und vibrationsfreien axialen Anpressdruck, was diese besonders für den Einsatz im Ü-Wagen empfiehlt.
Wellenwiderstand: 75O (High Definition)
Frequenzbereich: 0 - 9 GHz bzw. 3 Gbit
Reflexionsfaktor: < 0,15 (Stecker-Buchse gesteckt) bis 3 GHz
VSWR bis 3 GHz: = 1,09 / = 27 dB
Kontaktanschluss/Crimp: Innenleiter < 2 MO; Außenleiter < 0,15 MO
Isolationswiderstand: > 10^6 MO bei 1000 V
Betriebstemperaturbereich: -60 °C...+125 °C
