Binary 422 TP DMX512
DMX
Vorteile:
- Digitale Übertragung bei langen Übertragungswegen aufgrund des DMX und AES/EBU-Standards
- Hervorragend geschützt gegen Einstreuung (Cu-Geflecht + AL/PT-Folie) und Twisted Pair Konstruktion
- Extrem robust durch die zähe Ummantelung
Anwendung:
- Vernetzung von Scannern und Lichtanlagen mit Rückmeldefunktion
- Verbindung von digitalen Steuerungen und Geräten aller Art
- S-PVC-Mantel für mobilen Außeneinsatz
Technische Daten:
- Artikelnummer: 542-0051
- Name: Binary 422 TP DMX512
- EAN: 4049371002424
- Eigenschaften: Analog
- Eigenschaften: OFC hochreines Kupfer
- Eigenschaften: Digital 110 O AES / EBU
- Eigenschaften: Erdverlegung
- Einsatzgebiet: Bühne / live
- Einsatzgebiet: Mobiler Einsatz outdoor / indoor
- Einsatzgebiet: ELA 100 V
- Einsatzgebiet: Installation
- Einsatzgebiet: Studio / Broadcast
- Anwendung: DMX
- Farbe: schwarz
- Signalübertragung: symmetrisch

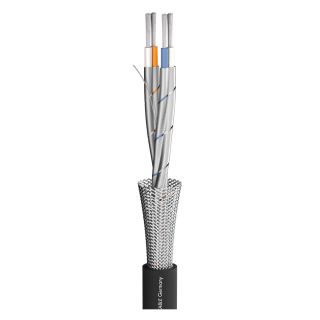

- Aufbau: [2(2LI2YS0,22mm²)(ST)]CY
- Mantelmaterial: S-PVC
- Mantel Ø: 8,00 mm
- Mantel Ø: 0.315 "
- Kanalanzahl (AES/EBU, DMX): 1
- Innenleiter (AES/EBU, DMX): 4
- Innenleiter (AES/EBU, DMX): 0,22 mm²
- Innenleiter (AES/EBU, DMX): 0.0003 sqin
- Innenleiter Ø (AES/EBU, DMX): 0,53 mm
- Innenleiter Ø (AES/EBU, DMX): 0.0209 "
- AWG (AES/EBU, DMX): 24
- Abschirmung: Cu-Kreuzgeflecht verzinnt + 2 x AL / PT-Folie
- Bedeckung, opt.: 100 %
- Cu-Litzen (AES/EBU, DMX): 7
- Cu-Litze Ø (AES/EBU, DMX): 0,20 mm
- Cu-Litze Ø (AES/EBU, DMX): 0.0079 "
- Leiterisolationsmaterial: Foam / Skin-PE
- Leiterisolation Ø: 1,55 mm
- Leiterisolation Ø: 0.061 "
- Gewicht bei 1 m: 76 g
- Gewicht bei 1000 ft: 51.1416 lbs
- UV-Beständig: Ja
- Brandlast je m: 0,25 kWh
- Bauform: rund
- Aufmachung, VPE: 100 m Rolle
- Temperatur min.: -25 °C
- Temperatur max.: 70 °C
- Breite: 8 mm
- Breite: 0.315 "
- Höhe: 8 mm
- Höhe: 0.315 "
- Kapazität Ader/Ader bei 1m (AES/EBU, DMX): 45 pF
- Kapazität Ader/Ader bei 1 ft. (AES/EBU, DMX): 13.716 pF
- Kapazität Ader/Schirm bei 1m (AES/EBU, DMX): 110 pF
- Kapazität Ader/Schirm bei 1 ft. (AES/EBU, DMX): 33.528 pF
- Wellenwiderstand: 110 O
- Isolationswiderstand bei 1 km: 0,1 GO
- Isolationswiderstand bei 1000 feet: 0.0305 GO
- Isolationswiderstand bei 1 km (AES/EBU, DMX): 0,1 GO
- Isolationswiderstand bei 1000 feet (AES/EBU, DMX): 0.0305 GO
- Leiterwiderstand bei 1 km: 87 O
- Leiterwiderstand bei 1000 ft.: 26.5176 O
- Schirmwiderstand bei 1 km: 15 O
- Schirmwiderstand bei 1000 ft.: 4.572 O
- BPVo-Euroklasse: Fca
Zwei, die nichts voneinander wissen wollen...
und das in einem Mantel! Um den Durchmesser zu minimieren oder um Platz zu sparen, werden AES/EBU bzw. DMX Kabel normalerweise „über Kreuz“ verseilt, so wie das bspw. bei unserem Kabel BINARY 434 der Fall ist. Bei extrem harten Beanspruchungen können sich im schlimmsten Fall die Adern leicht bewegen, was einen etwas größeren Toleranzbereich der elektrischen Daten zur Folge haben könnte. Um auf Nummer sicher zu gehen, kann man nun die etwas aufwändigere Ausführung wählen, bei der die beiden Adernpaare paarweise geschirmt und durch eine AL/PT Folie nochmals gegeneinander isoliert sind. Das Kabel wird dadurch natürlich ein wenig größer im Durchmesser, welcher dem Kabel aber wiederum zusätzliche Stabilität verschafft. Das neue Binary 422 TP DMX512 (TWISTED PAIR) wird im kälteresistenten und kerbfesten S-PVC Mantel geliefert. Durch die doppelte Schirmung (AL/PT Folie + Cu-Geflecht) und der Aderncodierung entspricht es den allgemein gültigen Vorschriften (VDE 0812/VDE 0207). Übertragungsgeschwindigkeit 256 Kbs nach EIA 485.
Vorteile:
- Digitale Übertragung bei langen Übertragungswegen aufgrund des DMX und AES/EBU-Standards
- Hervorragend geschützt gegen Einstreuung (Cu-Geflecht + AL/PT-Folie) und Twisted Pair Konstruktion
- Extrem robust durch die zähe Ummantelung
Anwendung:
- Vernetzung von Scannern und Lichtanlagen mit Rückmeldefunktion
- Verbindung von digitalen Steuerungen und Geräten aller Art
- S-PVC-Mantel für mobilen Außeneinsatz
| Artikelnummer | 542-0051 |
| Name | Binary 422 TP DMX512 |
| EAN | 4049371002424 |
| Eigenschaften | Digital 110 O AES / EBU |
| Eigenschaften | OFC hochreines Kupfer |
| Eigenschaften | Erdverlegung |
| Eigenschaften | Analog |
| Einsatzgebiet | ELA 100 V |
| Einsatzgebiet | Mobiler Einsatz outdoor / indoor |
| Einsatzgebiet | Installation |
| Einsatzgebiet | Bühne / live |
| Einsatzgebiet | Studio / Broadcast |
| Anwendung | DMX |
| Farbe | schwarz |
| Farbe detailliert | schwarz |
| Signalübertragung | symmetrisch |
| Aufbau | [2(2LI2YS0,22mm²)(ST)]CY |
| Mantelmaterial | S-PVC |
| Mantel Ø [mm] | 8,00 |
| Kanalanzahl (AES/EBU, DMX) | 1 |
| Innenleiter (AES/EBU, DMX) | 4 |
| Innenleiter (AES/EBU, DMX) [mm²] | 0,22 |
| Innenleiter Ø (AES/EBU, DMX) [mm] | 0,53 |
| AWG (AES/EBU, DMX) | 24 |
| Abschirmung | Cu-Kreuzgeflecht verzinnt + 2 x AL / PT-Folie |
| Bedeckung, opt. [%] | 100 |
| Cu-Litzen (AES/EBU, DMX) | 7 |
| Cu-Litze Ø (AES/EBU, DMX) [mm] | 0,20 |
| Leiterisolationsmaterial | Foam / Skin-PE |
| Leiterisolation Ø [mm] | 1,55 |
| Gewicht bei 1 m [g] | 76 |
| UV-Beständig | Ja |
| Brandlast je m [kWh] | 0,25 |
| Bauform | rund |
| Aufmachung, VPE | 100 m Rolle |
| Temperatur min. [°C] | -25 |
| Temperatur max. [°C] | 70 |
| Breite [mm] | 8 |
| Höhe [mm] | 8 |
| Kapazität Ader/Ader bei 1m (AES/EBU, DMX) [pF] | 45 |
| Kapazität Ader/Ader bei 1 ft. (AES/EBU, DMX) [pF] | 13,716 |
| Kapazität Ader/Schirm bei 1m (AES/EBU, DMX) [pF] | 110 |
| Kapazität Ader/Schirm bei 1 ft. (AES/EBU, DMX) [pF] | 33,528 |
| Wellenwiderstand [O] | 110 |
| Isolationswiderstand bei 1 km [GO] | 0,1 |
| Isolationswiderstand bei 1000 feet [GO] | 0,0305 |
| Isolationswiderstand bei 1 km (AES/EBU, DMX) [GO] | 0,1 |
| Isolationswiderstand bei 1000 feet (AES/EBU, DMX) [GO] | 0,0305 |
| Leiterwiderstand bei 1 km [O] | 87 |
| Leiterwiderstand bei 1000 ft. [O] | 26,5176 |
| Schirmwiderstand bei 1 km [O] | 15 |
| Schirmwiderstand bei 1000 ft. [O] | 4,572 |
| BPVo-Euroklasse | Fca |
