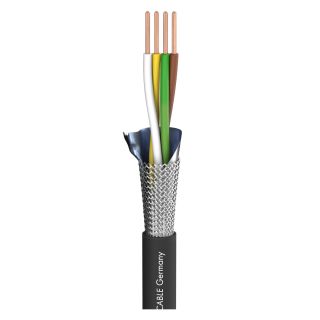

Binary 434 DMX512
DMX
Vorteile:
- Digitale Übertragung bei langen Übertragungswegen aufgrund des DMX und AES/EBU-Standards
- Hervorragend geschützt gegen elektrische Einstreuung (Cu-Geflecht + AL/PT-Folie)
- Extrem robust durch die zähe Ummantelung
Anwendung:
- Vernetzung von Scannern und Lichtanlagen mit Rückmeldefunktion
- Verbindung von digitalen Steuerungen und Geräten aller Art
Technische Daten:
- Artikelnummer: 540-0051
- Name: Binary 434 DMX512
- EAN: 4049371002387
- Eigenschaften: Analog
- Eigenschaften: Digital 110 O AES / EBU
- Eigenschaften: OFC hochreines Kupfer
- Einsatzgebiet: Mobiler Einsatz outdoor / indoor
- Einsatzgebiet: Studio / Broadcast
- Einsatzgebiet: Installation
- Einsatzgebiet: Bühne / live
- Einsatzgebiet: ELA 100 V
- Anwendung: DMX
- Farbe: schwarz
- Signalübertragung: symmetrisch
- Aufbau: [2(2LI2YS0,34mm²)(ST)]CY
- Mantelmaterial: PVC
- Mantel Ø: 7,00 mm
- Mantel Ø: 0.2756 "
- Kanalanzahl (AES/EBU, DMX): 1
- Innenleiter (AES/EBU, DMX): 4
- Innenleiter (AES/EBU, DMX): 0,34 mm²
- Innenleiter (AES/EBU, DMX): 0.0005 sqin
- Innenleiter Ø (AES/EBU, DMX): 0,66 mm
- Innenleiter Ø (AES/EBU, DMX): 0.026 "
- AWG (AES/EBU, DMX): 22
- Abschirmung: Cu-Kreuzgeflecht verzinnt + AL / PT-Folie
- Bedeckung, opt.: 100 %
- Cu-Litzen (AES/EBU, DMX): 7
- Cu-Litze Ø (AES/EBU, DMX): 0,25 mm
- Cu-Litze Ø (AES/EBU, DMX): 0.0098 "
- Leiterisolationsmaterial: PE
- Leiterisolation Ø: 1,70 mm
- Leiterisolation Ø: 0.0669 "
- Gewicht bei 1 m: 65 g
- Gewicht bei 1000 ft: 43.7395 lbs
- UV-Beständig: Ja
- Brandlast je m: 0,22 kWh
- Bauform: rund
- Aufmachung, VPE: 100 m Rolle
- Temperatur min.: -25 °C
- Temperatur max.: 70 °C
- Breite: 7 mm
- Breite: 0.2756 "
- Höhe: 7 mm
- Höhe: 0.2756 "
- Kapazität Ader/Ader bei 1m (AES/EBU, DMX): 58 pF
- Kapazität Ader/Ader bei 1 ft. (AES/EBU, DMX): 17.6784 pF
- Kapazität Ader/Schirm bei 1m (AES/EBU, DMX): 100 pF
- Kapazität Ader/Schirm bei 1 ft. (AES/EBU, DMX): 30.48 pF
- Wellenwiderstand: 110 O
- Isolationswiderstand bei 1 km: 5 GO
- Isolationswiderstand bei 1000 feet: 1.524 GO
- Isolationswiderstand bei 1 km (AES/EBU, DMX): 5 GO
- Isolationswiderstand bei 1000 feet (AES/EBU, DMX): 1.524 GO
- Leiterwiderstand bei 1 km: 53 O
- Leiterwiderstand bei 1000 ft.: 16.1544 O
- Schirmwiderstand bei 1 km: 15 O
- Schirmwiderstand bei 1000 ft.: 4.572 O
- BPVo-Euroklasse: Fca
Einmal hin und einmal her...
rundherum, das ist nicht schwer. Wenn Daten hin und her gehen müssen, dann sollte ein digitales Kabel mit einem Rückmeldekanal verwendet werden. Der Wellenwiderstand ist auch bei diesem Kabel mit 110 O vorgegeben. Von den 4 Adern sind 2 für die Rückmeldefunktion verantwortlich. Der robuste Außenmantel ist für die Außeninstallation und die Festverlegung geeignet.
Farbcodierung nach DIN 47100.
Durch die doppelte Schirmung (AL/PT-Folie + Cu-Geflecht) und die Aderncodierung entspricht es den allgemein gültigen Vorschriften (VDE 0812/VDE 0207). Übertragungsgeschwindigkeit 256 Kbs nach EIA 485 Standard.
Vorteile:
- Digitale Übertragung bei langen Übertragungswegen aufgrund des DMX und AES/EBU-Standards
- Hervorragend geschützt gegen elektrische Einstreuung (Cu-Geflecht + AL/PT-Folie)
- Extrem robust durch die zähe Ummantelung
Anwendung:
- Vernetzung von Scannern und Lichtanlagen mit Rückmeldefunktion
- Verbindung von digitalen Steuerungen und Geräten aller Art
| Artikelnummer | 540-0051 |
| Name | Binary 434 DMX512 |
| EAN | 4049371002387 |
| Eigenschaften | Digital 110 O AES / EBU |
| Eigenschaften | OFC hochreines Kupfer |
| Eigenschaften | Analog |
| Einsatzgebiet | ELA 100 V |
| Einsatzgebiet | Mobiler Einsatz outdoor / indoor |
| Einsatzgebiet | Installation |
| Einsatzgebiet | Bühne / live |
| Einsatzgebiet | Studio / Broadcast |
| Anwendung | DMX |
| Farbe | schwarz |
| Farbe detailliert | schwarz |
| Signalübertragung | symmetrisch |
| Aufbau | [2(2LI2YS0,34mm²)(ST)]CY |
| Mantelmaterial | PVC |
| Mantel Ø [mm] | 7,00 |
| Kanalanzahl (AES/EBU, DMX) | 1 |
| Innenleiter (AES/EBU, DMX) | 4 |
| Innenleiter (AES/EBU, DMX) [mm²] | 0,34 |
| Innenleiter Ø (AES/EBU, DMX) [mm] | 0,66 |
| AWG (AES/EBU, DMX) | 22 |
| Abschirmung | Cu-Kreuzgeflecht verzinnt + AL / PT-Folie |
| Bedeckung, opt. [%] | 100 |
| Cu-Litzen (AES/EBU, DMX) | 7 |
| Cu-Litze Ø (AES/EBU, DMX) [mm] | 0,25 |
| Leiterisolationsmaterial | PE |
| Leiterisolation Ø [mm] | 1,70 |
| Gewicht bei 1 m [g] | 65 |
| UV-Beständig | Ja |
| Brandlast je m [kWh] | 0,22 |
| Bauform | rund |
| Aufmachung, VPE | 100 m Rolle |
| Temperatur min. [°C] | -25 |
| Temperatur max. [°C] | 70 |
| Breite [mm] | 7 |
| Höhe [mm] | 7 |
| Kapazität Ader/Ader bei 1m (AES/EBU, DMX) [pF] | 58 |
| Kapazität Ader/Ader bei 1 ft. (AES/EBU, DMX) [pF] | 17,6784 |
| Kapazität Ader/Schirm bei 1m (AES/EBU, DMX) [pF] | 100 |
| Kapazität Ader/Schirm bei 1 ft. (AES/EBU, DMX) [pF] | 30,48 |
| Wellenwiderstand [O] | 110 |
| Isolationswiderstand bei 1 km [GO] | 5 |
| Isolationswiderstand bei 1000 feet [GO] | 1,524 |
| Isolationswiderstand bei 1 km (AES/EBU, DMX) [GO] | 5 |
| Isolationswiderstand bei 1000 feet (AES/EBU, DMX) [GO] | 1,524 |
| Leiterwiderstand bei 1 km [O] | 53 |
| Leiterwiderstand bei 1000 ft. [O] | 16,1544 |
| Schirmwiderstand bei 1 km [O] | 15 |
| Schirmwiderstand bei 1000 ft. [O] | 4,572 |
| BPVo-Euroklasse | Fca |
