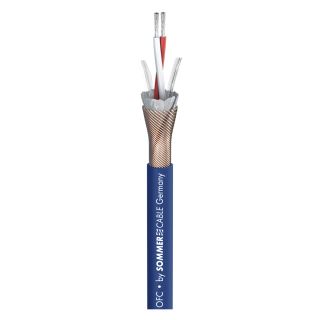

SC-Semicolon 2 AES/EBU
DMX
Vorteile:
- Optimale Schirmung durch die Verwendung eines dichten Cu-Wendelschirms + AL/PT-Folie bzw. AL-Vlies
- Kompakt und dadurch platzsparend
Anwendung:
- Professionelle Studio- und Mikrofontechnik
- Verbindung von Effektgeräten und Steuereinheiten, bei denen ein Return-Signal benötigt wird
- Industrie- und Medizintechnik
- Professionelle MIDI-Technik, Überspielkabel
- High-End Verbindung von HiFi-Geräten
- Steuerung von Licht- und Scanneranlagen und Displays
Technische Daten:
- Artikelnummer: 520-0102
- Name: SC-Semicolon 2 AES/EBU
- EAN: 4049371002325
- Eigenschaften: OFC hochreines Kupfer
- Eigenschaften: Analog
- Eigenschaften: Digital 110 O AES / EBU
- Einsatzgebiet: Studio / Broadcast
- Einsatzgebiet: Installation
- Anwendung: DMX
- Farbe: blau
- Signalübertragung: symmetrisch
- Aufbau: (2LI2Y0,22mm²)(ST)DY
- Mantelmaterial: PVC
- Mantel Ø: 5,00 mm
- Mantel Ø: 0.1969 "
- Kanalanzahl (AES/EBU, DMX): 1
- Innenleiter (AES/EBU, DMX): 2
- Innenleiter (AES/EBU, DMX): 0,22 mm²
- Innenleiter (AES/EBU, DMX): 0.0003 sqin
- Innenleiter Ø (AES/EBU, DMX): 0,53 mm
- Innenleiter Ø (AES/EBU, DMX): 0.0209 "
- AWG (AES/EBU, DMX): 24
- Abschirmung: Cu-Spiralwendel + AL-Vlies
- Bedeckung, opt.: 100 %
- Cu-Litzen (AES/EBU, DMX): 28
- Cu-Litze Ø (AES/EBU, DMX): 0,10 mm
- Cu-Litze Ø (AES/EBU, DMX): 0.0039 "
- Leiterisolationsmaterial: Foam / Skin-PE
- Gewicht bei 1 m: 33 g
- Gewicht bei 1000 ft: 22.2062 lbs
- Brandlast je m: 0,13 kWh
- Bauform: rund
- Aufmachung, VPE: 500 m Rolle
- Aufmachung, VPE: 100 m Rolle
- Temperatur min.: -25 °C
- Temperatur max.: 70 °C
- Breite: 5 mm
- Breite: 0.1969 "
- Höhe: 5 mm
- Höhe: 0.1969 "
- Kapazität Ader/Ader bei 1m (AES/EBU, DMX): 45 pF
- Kapazität Ader/Ader bei 1 ft. (AES/EBU, DMX): 13.716 pF
- Kapazität Ader/Schirm bei 1m (AES/EBU, DMX): 95 pF
- Kapazität Ader/Schirm bei 1 ft. (AES/EBU, DMX): 28.956 pF
- Wellenwiderstand: 110 O
- Isolationswiderstand bei 1 km: 1 GO
- Isolationswiderstand bei 1000 feet: 0.3048 GO
- Isolationswiderstand bei 1 km (AES/EBU, DMX): 1 GO
- Isolationswiderstand bei 1000 feet (AES/EBU, DMX): 0.3048 GO
- Leiterwiderstand bei 1 km: 80 O
- Leiterwiderstand bei 1000 ft.: 24.384 O
- BPVo-Euroklasse: Fca
Der Mond ist aufgegangen...
und wenn nur noch die goldenen „Sternlein“ prangen? Lichtausfall! Tonausfall! Der Alptraum des Technikers ist der Totalausfall. Externe Störfelder sind die Ursache, bedingt wiederum durch schlecht abgeschirmte Leitungen. An Material und Schirmung darf also nicht gespart werden. Deshalb dieses Kabel mit weichem Mantelmaterial und der 100 % Schirmung. Und das alles bei nur 5,00 mm Außendurchmesser. Dieses Kabel ist die perfekte AES/EBU-Leitung für die Studiotechnik. Es ist ideal zum Patchen oder zur Innenverdrahtung geeignet. Wo keine extremen Umwelteinflüsse einwirken, kann man das Kabel auch zur Festverlegung über weite Strecken einsetzen. Der Wellenwiderstand von 110 O garantiert eine verlustfreie Übertragung von digitalen Signalen. Auch das SC-Semicolon 2 AES/EBU ist durch die Verwendung eines dichten Cu-Spiralwendelschirms und der darunterliegenden AL/PT-Folie bzw. AL-Vlies voll geschirmt.
Vorteile:
- Optimale Schirmung durch die Verwendung eines dichten Cu-Wendelschirms + AL/PT-Folie bzw. AL-Vlies
- Kompakt und dadurch platzsparend
Anwendung:
- Professionelle Studio- und Mikrofontechnik
- Verbindung von Effektgeräten und Steuereinheiten, bei denen ein Return-Signal benötigt wird
- Industrie- und Medizintechnik
- Professionelle MIDI-Technik, Überspielkabel
- High-End Verbindung von HiFi-Geräten
- Steuerung von Licht- und Scanneranlagen und Displays
| Artikelnummer | 520-0102 |
| Name | SC-Semicolon 2 AES/EBU |
| EAN | 4049371002325 |
| Eigenschaften | OFC hochreines Kupfer |
| Eigenschaften | Analog |
| Eigenschaften | Digital 110 O AES / EBU |
| Einsatzgebiet | Studio / Broadcast |
| Einsatzgebiet | Installation |
| Anwendung | DMX |
| Farbe | blau |
| Farbe detailliert | blau |
| Signalübertragung | symmetrisch |
| Aufbau | (2LI2Y0,22mm²)(ST)DY |
| Mantelmaterial | PVC |
| Mantel Ø [mm] | 5,00 |
| Kanalanzahl (AES/EBU, DMX) | 1 |
| Innenleiter (AES/EBU, DMX) | 2 |
| Innenleiter (AES/EBU, DMX) [mm²] | 0,22 |
| Innenleiter Ø (AES/EBU, DMX) [mm] | 0,53 |
| AWG (AES/EBU, DMX) | 24 |
| Abschirmung | Cu-Spiralwendel + AL-Vlies |
| Bedeckung, opt. [%] | 100 |
| Cu-Litzen (AES/EBU, DMX) | 28 |
| Cu-Litze Ø (AES/EBU, DMX) [mm] | 0,10 |
| Leiterisolationsmaterial | Foam / Skin-PE |
| Gewicht bei 1 m [g] | 33 |
| Brandlast je m [kWh] | 0,13 |
| Bauform | rund |
| Aufmachung, VPE | 100 m Rolle |
| Aufmachung, VPE | 500 m Rolle |
| Temperatur min. [°C] | -25 |
| Temperatur max. [°C] | 70 |
| Breite [mm] | 5 |
| Höhe [mm] | 5 |
| Kapazität Ader/Ader bei 1m (AES/EBU, DMX) [pF] | 45 |
| Kapazität Ader/Ader bei 1 ft. (AES/EBU, DMX) [pF] | 13,716 |
| Kapazität Ader/Schirm bei 1m (AES/EBU, DMX) [pF] | 95 |
| Kapazität Ader/Schirm bei 1 ft. (AES/EBU, DMX) [pF] | 28,956 |
| Wellenwiderstand [O] | 110 |
| Isolationswiderstand bei 1 km [GO] | 1 |
| Isolationswiderstand bei 1000 feet [GO] | 0,3048 |
| Isolationswiderstand bei 1 km (AES/EBU, DMX) [GO] | 1 |
| Isolationswiderstand bei 1000 feet (AES/EBU, DMX) [GO] | 0,3048 |
| Leiterwiderstand bei 1 km [O] | 80 |
| Leiterwiderstand bei 1000 ft. [O] | 24,384 |
| BPVo-Euroklasse | Fca |
