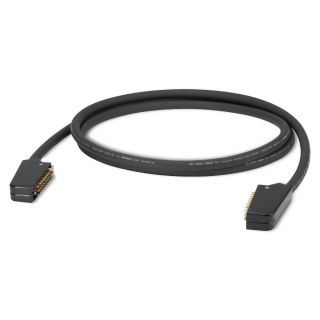

Multipair Audio & AES / EBU, 32 x 0,14 mm² | Messerleiste / Messerleiste, SIEMENS
Technische Daten:
- Artikelnummer: TFSX-S
- Marke: Sommer cable
- Anwendung: Multipair Audio & AES / EBU
- Innenleiter: 32
- Innenleiter: 0,14 mm²
- Stecker-Marke: SIEMENS
- Typ: Messerleiste
- Typ (detailliert): Messerleiste 39-pol male
Wir verwenden unser hochflexibles 10-paariges AES/EBU Multipair SC-AURA DMCK (Paare einzeln isoliert, Kreuzgeflechtschirm) oder das robuste 12-paarige TRANSFER HIGHFLEX mit PurMasterBlend-Mantel zusammen mit den - im Broadcast-Bereich sehr verbreiteten - 30- bzw 39-pol Messer- & Federleisten-Steckverbindern nach DIN 41622/41618 (oftmals mit „Siemens Messerleiste” bezeichnet).
Alle hier aufgeführten Multipairs sind standardmäßig mit getrennter Masseführung ausgestattet. Die von uns zu Grunde gelegte Belegung und Ausrichtung des Einsatzes - siehe Bild - entspricht der ADT-Norm. Für Belegung nach Rundfunknorm ändert sich die Artikelnummer an der 6. Stelle von „S“ in „W“.
Die Spleißlänge beträgt einheitlich 40 cm, die aufgespleissten Adern sind mit einem Geflechtschlauch überzogen. Bei den 10-Kanal-Versionen mit dem SC-AURA DMCK sind die Kanäle - angelehnt an den Widerstandscode - farbig markiert (1 = Braun, 2 = Rot, ...10 = Schwarz).
3,00 m Multipair SC-Transfer AMCK; PUR Master-Blend; schwarz | 2 x 0,14 mm² x Paarzahl 16 (
100-0401-16)
1 x Messerleiste DIN 41622, 39-pol , Metall-, Löttechnik-stecker, gerade (
SML39CML)1 x SIEMENS Gehäuse, Metall-Tüllengehäuse abgewinkelt für Messer- / Federleisten 30-pol und 39-pol, schwarz (
SML30GM)
1 x Messerleiste DIN 41622, 39-pol , Metall-, Löttechnik-stecker, gerade (
SML39CML)1 x SIEMENS Gehäuse, Metall-Tüllengehäuse abgewinkelt für Messer- / Federleisten 30-pol und 39-pol, schwarz (
SML30GM)
