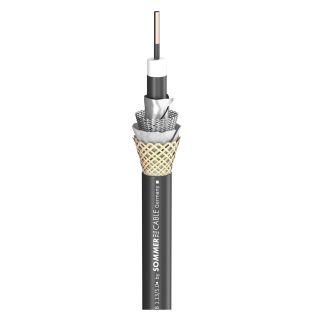

SC-Aqua-Marinex-Astral-LLX
SAT-Kabel HD, 120dB, longlife, aramidverstärkt
Vorteile:
- Beste Übertragungsqualität und Dämpfungswerte
- Konstante Werte auch nach der Verlegung auf Jahrzehnte hinaus durch patentierte Antiaging-Konstruktion
- Analog- und digitaltauglich, HD-SDI Übertragungsqualität
- Inkl. Aramid-Verstärkung
Anwendung:
- High-End Kabel für BK- und digitale SAT-Anlagen
- Für den professionellen HDTV Einsatz
Technische Daten:
- Artikelnummer: 600-0961AQ-LLX
- Name: SC-Aqua-Marinex-Astral-LLX
- EAN: 4049371444583
- Eigenschaften: OFC hochreines Kupfer
- Eigenschaften: Digital 75 O
- Eigenschaften: SDI
- Eigenschaften: FRNC flammwidrig
- Eigenschaften: Halogenfrei / LSZH
- Eigenschaften: Analog
- Einsatzgebiet: Installation
- Einsatzgebiet: Studio / Broadcast
- Anwendung: SAT-Kabel HD, 120dB, longlife, aramidverstärkt
- Farbe: schwarz
- Aufbau: (1.13/5.0) 120 dB
- Mantelmaterial: PUR-SR mit ARAMID-Verstärkung und Spezial-Schutzbandierung
- Mantel Ø: 8,50 mm
- Mantel Ø: 0.3346 "
- Kanalanzahl (video): 1
- Innenleiter (video): 1
- Innenleiter (video): 1,00 mm²
- Innenleiter (video): 0.0016 sqin
- Innenleiter Ø (video): 1,13 mm
- Innenleiter Ø (video): 0.0445 "
- AWG (video): 17
- Bedeckung, opt.: 100 %
- Cu-Litzen (video): 1
- Cu-Litze Ø (video): 1,13 mm
- Cu-Litze Ø (video): 0.0445 "
- Leiterisolationsmaterial: Foam / Skin-PE
- Leiterisolation Ø: 5,00 mm
- Leiterisolation Ø: 0.1969 "
- Gewicht bei 1 m: 67.49 g
- Gewicht bei 1000 ft: 59.2166 lbs
- Bauform: rund
- Aufmachung, VPE: 100 m Ring
- Aufmachung, VPE: 500 m Rolle
- Temperatur min.: -30 °C
- Temperatur max.: 80 °C
- Breite: 8,5 mm
- Breite: 0.3346 "
- Höhe: 8,5 mm
- Höhe: 0.3346 "
- Dämpfung bei 5 MHz (100m & 20° C): 1,5 dB
- Dämpfung bei 5 MHz (100 ft. & 20 °C / 68 °F): 0.4572 dB
- Dämpfung bei 50 MHz (100m & 20° C): 4 dB
- Dämpfung bei 50 MHz (100 ft. & 20 °C / 68 °F): 1.2192 dB
- Dämpfung bei 100 MHz (100m & 20° C): 5,6 dB
- Dämpfung bei 100 MHz (100 ft. & 20 °C / 68 °F): 1.7069 dB
- Dämpfung bei 200 MHz (100m & 20° C): 7,9 dB
- Dämpfung bei 200 MHz (100 ft. & 20 °C / 68 °F): 2.4079 dB
- Dämpfung bei 470 MHz (100m & 20° C): 12,4 dB
- Dämpfung bei 470 MHz (100 ft. & 20 °C / 68 °F): 3.7795 dB
- Dämpfung bei 862 MHz (100m & 20° C): 15,5 dB
- Dämpfung bei 862 MHz (100m & 20° C): 17 dB
- Dämpfung bei 862 MHz (100 ft. & 20 °C / 68 °F): 4.7244 dB
- Dämpfung bei 1000 MHz (100m & 20° C): 18,6 dB
- Dämpfung bei 1000 MHz (100 ft. & 20 °C / 68 °F): 5.6693 dB
- Dämpfung bei 1485 MHz (100m & 20° C): 23 dB
- Dämpfung bei 1485 MHz (100 ft. & 20 °C / 68 °F): 7.0104 dB
- Dämpfung bei 1750 MHz (100m & 20° C): 25,2 dB
- Dämpfung bei 1750 MHz (100 ft. & 20 °C / 68 °F): 7.681 dB
- Dämpfung bei 2150 MHz (100m & 20° C): 28,4 dB
- Dämpfung bei 2150 MHz (100 ft. & 20 °C / 68 °F): 8.6563 dB
- Dämpfung bei 3000 MHz (100m & 20° C): 34,8 dB
- Dämpfung bei 3000 MHz (100 ft. & 20 °C / 68 °F): 10.607 dB
- Wellenwiderstand: 75 O
- BPVo-Euroklasse: Fca
Vorteile:
- Beste Übertragungsqualität und Dämpfungswerte
- Konstante Werte auch nach der Verlegung auf Jahrzehnte hinaus durch patentierte Antiaging-Konstruktion
- Analog- und digitaltauglich, HD-SDI Übertragungsqualität
- Inkl. Aramid-Verstärkung
Anwendung:
- High-End Kabel für BK- und digitale SAT-Anlagen
- Für den professionellen HDTV Einsatz
| Artikelnummer | 600-0961AQ-LLX |
| Name | SC-Aqua-Marinex-Astral-LLX |
| EAN | 4049371444583 |
| Eigenschaften | Analog |
| Eigenschaften | OFC hochreines Kupfer |
| Eigenschaften | Halogenfrei / LSZH |
| Eigenschaften | Digital 75 O |
| Eigenschaften | FRNC flammwidrig |
| Eigenschaften | SDI |
| Einsatzgebiet | Studio / Broadcast |
| Einsatzgebiet | Installation |
| Anwendung | SAT-Kabel HD, 120dB, longlife, aramidverstärkt |
| Farbe | schwarz |
| Farbe detailliert | schwarz |
| Aufbau | (1.13/5.0) 120 dB |
| Mantelmaterial | PUR-SR mit ARAMID-Verstärkung und Spezial-Schutzbandierung |
| Mantel Ø [mm] | 8,50 |
| Kanalanzahl (video) | 1 |
| Innenleiter (video) | 1 |
| Innenleiter (video) [mm²] | 1,00 |
| Innenleiter Ø (video) [mm] | 1,13 |
| AWG (video) | 17 |
| Bedeckung, opt. [%] | 100 |
| Cu-Litzen (video) | 1 |
| Cu-Litze Ø (video) [mm] | 1,13 |
| Leiterisolationsmaterial | Foam / Skin-PE |
| Leiterisolation Ø [mm] | 5,00 |
| Gewicht bei 1 m [g] | 67.49 |
| Bauform | rund |
| Aufmachung, VPE | 100 m Ring |
| Aufmachung, VPE | 500 m Rolle |
| Temperatur min. [°C] | -30 |
| Temperatur max. [°C] | 80 |
| Breite [mm] | 8,5 |
| Höhe [mm] | 8,5 |
| Dämpfung bei 5 MHz (100m & 20° C) [dB] | 1,5 |
| Dämpfung bei 50 MHz (100m & 20° C) [dB] | 4 |
| Dämpfung bei 100 MHz (100m & 20° C) [dB] | 5,6 |
| Dämpfung bei 200 MHz (100m & 20° C) [dB] | 7,9 |
| Dämpfung bei 470 MHz (100m & 20° C) [dB] | 12,4 |
| Dämpfung bei 862 MHz (100m & 20° C) [dB] | 17 |
| Dämpfung bei 862 MHz (100m & 20° C) [dB] | 15,5 |
| Dämpfung bei 1000 MHz (100m & 20° C) [dB] | 18,6 |
| Dämpfung bei 1485 MHz (100m & 20° C) [dB] | 23 |
| Dämpfung bei 1750 MHz (100m & 20° C) [dB] | 25,2 |
| Dämpfung bei 2150 MHz (100m & 20° C) [dB] | 28,4 |
| Dämpfung bei 3000 MHz (100m & 20° C) [dB] | 34,8 |
| Wellenwiderstand [O] | 75 |
| BPVo-Euroklasse | Fca |
