SC-Classic Control
RG59 & Control
Vorteile:
- Kabel und Steuerleitung in einem Kabel
- Sehr langlebig und widerstandsfähig durch hoch wertigen PVC-Mantel
- Sehr einfach zu verarbeiten und güstig in der Anschaffung
Anwendung:
- Verbindung von Überwachungs-Monitoren
- Studioinstallation und Festverlegung
Technische Daten:
- Artikelnummer: 600-0481-2075
- Name: SC-Classic Control
- EAN: 4049371002448
- Eigenschaften: Analog
- Eigenschaften: OFC hochreines Kupfer
- Eigenschaften: Digital 75 O
- Einsatzgebiet: Installation
- Anwendung: RG59 & Control
- Farbe: schwarz
- Aufbau: [LI02YSC12Y0,60mm+2(2LI2Y0,75mm²)]Y
- Aufbau (video): LI02YSC12Y0,60mm
- Aufbau (control): 2(2LI2Y0,75mm²)Y
- Mantelmaterial: PVC
- Mantel Ø: 10,50 mm
- Mantel Ø: 0.4134 "
- Mantel Ø (video): 0,00 mm
- Mantel Ø (video): 0 "
- Mantel Ø (control): 0,00 mm
- Mantel Ø (control): 0 "
- Kanalanzahl (video): 1
- Kanalanzahl (control): 2
- Innenleiter (video): 1
- Innenleiter (video): 0,28 mm²
- Innenleiter (video): 0.0004 sqin
- Innenleiter (control): 0,75 mm²
- Innenleiter (control): 0.0012 sqin
- Innenleiter Ø (video): 0,60 mm
- Innenleiter Ø (video): 0.0236 "
- Innenleiter Ø (control): 0,98 mm
- Innenleiter Ø (control): 0.0386 "
- AWG (video): 23
- AWG (control): 18
- Abschirmung (video): Cu-Geflecht
- Bedeckung, opt.: 90 %
- Cu-Litzen (video): 1
- Cu-Litzen (control): 0
- Cu-Litze Ø (video): 0,60 mm
- Cu-Litze Ø (video): 0.0236 "
- Leiterisolationsmaterial (video): PE
- Leiterisolationsmaterial (control): PVC
- Leiterisolation Ø (video): 3,70 mm
- Leiterisolation Ø (video): 0.1457 "
- Gewicht bei 1 m: 122 g
- Gewicht bei 1000 ft: 82.0958 lbs
- UV-Beständig: Ja
- Brandlast je m: 0,3 kWh
- Bauform: oval
- Aufmachung, VPE: als Meterware
- Verkürzungsfaktor: 0,66
- Temperatur min.: -20 °C
- Temperatur max.: 70 °C
- Breite: 10,5 mm
- Breite: 0.4134 "
- Höhe: 8,5 mm
- Höhe: 0.3346 "
- Kapazität Ader/Schirm bei 1m (video): 67 pF
- Kapazität Ader/Schirm bei 1 ft. (video): 20.4216 pF
- Kapazität Ader/Schirm bei 1m (control): 67 pF
- Kapazität Ader/Schirm bei 1 ft. (control): 20.4216 pF
- Dämpfung bei 5 MHz (100m & 20° C): 2,5 dB
- Dämpfung bei 5 MHz (100 ft. & 20 °C / 68 °F): 0.762 dB
- Dämpfung bei 50 MHz (100m & 20° C): 5,6 dB
- Dämpfung bei 50 MHz (100 ft. & 20 °C / 68 °F): 1.7069 dB
- Dämpfung bei 100 MHz (100m & 20° C): 7,7 dB
- Dämpfung bei 100 MHz (100 ft. & 20 °C / 68 °F): 2.347 dB
- Dämpfung bei 200 MHz (100m & 20° C): 11,8 dB
- Dämpfung bei 200 MHz (100 ft. & 20 °C / 68 °F): 3.5966 dB
- Dämpfung bei 470 MHz (100m & 20° C): 22,3 dB
- Dämpfung bei 470 MHz (100 ft. & 20 °C / 68 °F): 6.797 dB
- Dämpfung bei 862 MHz (100m & 20° C): 36 dB
- Dämpfung bei 862 MHz (100 ft. & 20 °C / 68 °F): 10.9728 dB
- Dämpfung bei 1000 MHz (100m & 20° C): 40,4 dB
- Dämpfung bei 1000 MHz (100 ft. & 20 °C / 68 °F): 12.3139 dB
- Dämpfung bei 1485 MHz (100m & 20° C): 54 dB
- Dämpfung bei 1485 MHz (100 ft. & 20 °C / 68 °F): 16.4592 dB
- Dämpfung bei 1750 MHz (100m & 20° C): 60,5 dB
- Dämpfung bei 1750 MHz (100 ft. & 20 °C / 68 °F): 18.4404 dB
- Dämpfung bei 2150 MHz (100m & 20° C): 68,6 dB
- Dämpfung bei 2150 MHz (100 ft. & 20 °C / 68 °F): 20.9093 dB
- Wellenwiderstand: 75 O
- Leiterwiderstand bei 1 km: 150 O
- Leiterwiderstand bei 1000 ft.: 45.72 O
- BPVo-Euroklasse: Fca
Für neugierige Menschen entwickelt...

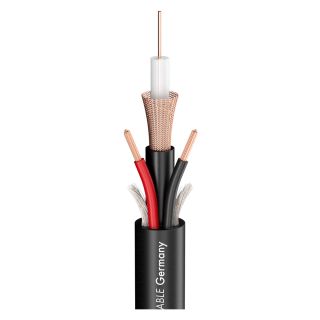

wurde dieses Kabel. Es besteht aus einer hochwertigen RG 59 Videoleitung und zwei zusätzlichen isolierten Adern in einem Mantel. Das SC-Classic Control ist für die Verbindung von Überwachungsmonitoren gedacht, wobei die 2 x 0,75 mm² als Control Leitung eingesetzt werden. Das Kabel besitzt einen widerstandsfähigen PVC Mantel welcher ideal für die Außeninstallation geeignet ist. Dieses Kabel ist - bauart bedingt - oval und dadurch nicht trommelbar.
Vorteile:
- Kabel und Steuerleitung in einem Kabel
- Sehr langlebig und widerstandsfähig durch hoch wertigen PVC-Mantel
- Sehr einfach zu verarbeiten und güstig in der Anschaffung
Anwendung:
- Verbindung von Überwachungs-Monitoren
- Studioinstallation und Festverlegung
| GELÖSCHT Kanalanzahl (control) | 1 |
| Artikelnummer | 600-0481-2075 |
| Name | SC-Classic Control |
| EAN | 4049371002448 |
| Eigenschaften | Digital 75 O |
| Eigenschaften | OFC hochreines Kupfer |
| Eigenschaften | Analog |
| Einsatzgebiet | Installation |
| Anwendung | RG59 & Control |
| Farbe | schwarz |
| Farbe detailliert | schwarz |
| Aufbau | [LI02YSC12Y0,60mm+2(2LI2Y0,75mm²)]Y |
| Aufbau (video) | LI02YSC12Y0,60mm |
| Aufbau (control) | 2(2LI2Y0,75mm²)Y |
| Mantelmaterial | PVC |
| Mantel Ø [mm] | 10,50 |
| Mantel Ø (video) [mm] | 0,00 |
| Mantel Ø (control) [mm] | 0,00 |
| Kanalanzahl (video) | 1 |
| Kanalanzahl (control) | 2 |
| Innenleiter (video) | 1 |
| Innenleiter (video) [mm²] | 0,28 |
| Innenleiter (control) [mm²] | 0,75 |
| Innenleiter Ø (video) [mm] | 0,60 |
| Innenleiter Ø (control) [mm] | 0,98 |
| AWG (video) | 23 |
| AWG (control) | 18 |
| Abschirmung (video) | Cu-Geflecht |
| Bedeckung, opt. [%] | 90 |
| Cu-Litzen (video) | 1 |
| Cu-Litzen (control) | 0 |
| Cu-Litze Ø (video) [mm] | 0,60 |
| Leiterisolationsmaterial (video) | PE |
| Leiterisolationsmaterial (control) | PVC |
| Leiterisolation Ø (video) [mm] | 3,70 |
| Gewicht bei 1 m [g] | 122 |
| UV-Beständig | Ja |
| Brandlast je m [kWh] | 0,3 |
| Bauform | oval |
| Aufmachung, VPE | als Meterware |
| Verkürzungsfaktor | 0,66 |
| Temperatur min. [°C] | -20 |
| Temperatur max. [°C] | 70 |
| Breite [mm] | 10,5 |
| Höhe [mm] | 8,5 |
| Kapazität Ader/Schirm bei 1m (video) [pF] | 67 |
| Kapazität Ader/Schirm bei 1 ft. (video) [pF] | 20,4216 |
| Kapazität Ader/Schirm bei 1m (control) [pF] | 67 |
| Kapazität Ader/Schirm bei 1 ft. (control) [pF] | 20,4216 |
| Dämpfung bei 5 MHz (100m & 20° C) [dB] | 2,5 |
| Dämpfung bei 5 MHz (100 ft. & 20 °C / 68 °F) [dB] | 0,762 |
| Dämpfung bei 50 MHz (100m & 20° C) [dB] | 5,6 |
| Dämpfung bei 50 MHz (100 ft. & 20 °C / 68 °F) [dB] | 1,7069 |
| Dämpfung bei 100 MHz (100m & 20° C) [dB] | 7,7 |
| Dämpfung bei 100 MHz (100 ft. & 20 °C / 68 °F) [dB] | 2,347 |
| Dämpfung bei 200 MHz (100m & 20° C) [dB] | 11,8 |
| Dämpfung bei 200 MHz (100 ft. & 20 °C / 68 °F) [dB] | 3,5966 |
| Dämpfung bei 470 MHz (100m & 20° C) [dB] | 22,3 |
| Dämpfung bei 470 MHz (100 ft. & 20 °C / 68 °F) [dB] | 6,797 |
| Dämpfung bei 862 MHz (100m & 20° C) [dB] | 36 |
| Dämpfung bei 862 MHz (100 ft. & 20 °C / 68 °F) [dB] | 10,9728 |
| Dämpfung bei 1000 MHz (100m & 20° C) [dB] | 40,4 |
| Dämpfung bei 1000 MHz (100 ft. & 20 °C / 68 °F) [dB] | 12,3139 |
| Dämpfung bei 1485 MHz (100m & 20° C) [dB] | 54 |
| Dämpfung bei 1485 MHz (100 ft. & 20 °C / 68 °F) [dB] | 16,4592 |
| Dämpfung bei 1750 MHz (100m & 20° C) [dB] | 60,5 |
| Dämpfung bei 1750 MHz (100 ft. & 20 °C / 68 °F) [dB] | 18,4404 |
| Dämpfung bei 2150 MHz (100m & 20° C) [dB] | 68,6 |
| Dämpfung bei 2150 MHz (100 ft. & 20 °C / 68 °F) [dB] | 20,9093 |
| Wellenwiderstand [O] | 75 |
| Leiterwiderstand bei 1 km [O] | 150 |
| Leiterwiderstand bei 1000 ft. [O] | 45,72 |
| BPVo-Euroklasse | Fca |
