SC-Monocat 111C Ed.2
Hybridkabel
Vorteile:
- Daten-Signalübertragung inkl. Netz und Audio in einem Kabel
- Netzwerk-Leitung auch als Steuerleitung einsetzbar
Anwendung:
- Mobiler Einsatz
- Self powered PA-Systeme
- LED-Wände
- Displays & Projektoren
- Lichttechnik
Technische Daten:
- Artikelnummer: 502-0141-1
- Name: SC-Monocat 111C Ed.2
- EAN: 4049371448567
- Eigenschaften: OFC hochreines Kupfer
- Eigenschaften: Analog
- Eigenschaften: Digital 110 O AES / EBU
- Einsatzgebiet: Studio / Broadcast
- Einsatzgebiet: Installation
- Einsatzgebiet: Mobiler Einsatz outdoor / indoor
- Einsatzgebiet: Bühne / live
- Anwendung: Hybridkabel
- Farbe: schwarz
- Aufbau: [3LIY3x2,5mm²+1x(4x(2LI2Yx0,14mm²))(ST)CY+1x(2LI2Y0,14mm²)DY]Y
- Aufbau (power): 3 x 2,50 mm²
- Aufbau (AES/EBU, DMX): 01(2LI2Y0,14mm²)DY
- Aufbau (network): 1x(4x(2LI2Yx0,14mm²))(ST)CY
- Mantelmaterial: PVC
- Mantel Ø: 14.50 mm
- Mantel Ø: 0.5709 "
- Mantel Ø (AES/EBU, DMX): 3,50 mm
- Mantel Ø (AES/EBU, DMX): 0.1378 "
- Mantel Ø (network): 6,40 mm
- Mantel Ø (network): 0.252 "
- Innenleiter (power): 3
- Innenleiter (AES/EBU, DMX): 2
- Innenleiter (network): 8
- Innenleiter (power): 2,50 mm²
- Innenleiter (power): 0.0039 sqin
- Innenleiter (network): 0.0002 sqin
- Innenleiter (AES/EBU, DMX): 0,14 mm²
- Innenleiter (AES/EBU, DMX): 0.0002 sqin
- Innenleiter (network): 0,14 mm²
- AWG (network): 26
- Abschirmung (AES/EBU, DMX): Cu-Wendel, verzinnt
- Abschirmung (network): AL / PT-Folie + Cu-Geflecht verzinnt
- Bedeckung, opt.: 100 %
- Cu-Litzen (network): 7
- Cu-Litze Ø (network): 0,16 mm
- Cu-Litze Ø (network): 0.0063 "
- Leiterisolationsmaterial: Foam / Skin-PE
- Gewicht bei 1 m: 254 g
- Gewicht bei 1000 ft: 174.9582 lbs
- UV-Beständig: Ja
- Bauform: rund
- Aufmachung, VPE: als Meterware
- CAT-Type: CAT.7
- Sektionslänge max.: 100 m
- Sektionslänge max.: 328.084 ft
- Temperatur min.: -20 °C
- Temperatur max.: 70 °C
- Breite: 14,5 mm
- Breite: 0.5709 "
- Höhe: 14,5 mm
- Höhe: 0.5709 "
- Kapazität Ader/Ader bei 1m (AES/EBU, DMX): 53 pF
- Kapazität Ader/Ader bei 1 ft. (AES/EBU, DMX): 16.1544 pF
- Kapazität Ader/Ader bei 1m (network): 44 pF
- Kapazität Ader/Ader bei 1 ft. (network): 13.4112 pF
- Kapazität Ader/Schirm bei 1m (AES/EBU, DMX): 93 pF
- Kapazität Ader/Schirm bei 1 ft. (AES/EBU, DMX): 28.3464 pF
- Wellenwiderstand (AES/EBU, DMX): 110 O
- Wellenwiderstand (network): 100 O
- Isolationswiderstand bei 1 km (power): 5 GO
- Isolationswiderstand bei 1000 feet (power): 1.524 GO
- Prüfspannung: 2000 V
- Nennspannung (power): 500 V
- Betriebsspannung (power): 300 V
- BPVo-Euroklasse: Fca
Kabelmissbrauch ohne Strafe...

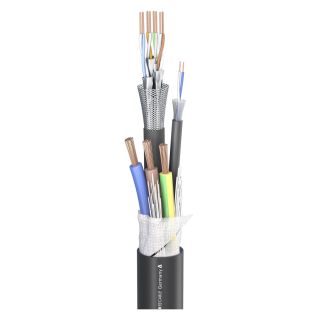

Diese Kombinationsleitung besteht aus einem AWG26 CAT.7-Element in Verbindung mit drei einzelnen Netzleitern sowie einer Audio/DMX-Leitung mit 1 x 2 x 0,14 mm² in einem sehr kompakten 14,5 mm Mantel.
Das Kabel eignet sich hervorragend für mobile Anwendungen im Bereich der Ton-, Licht- und AV-Technik (aktive PA-Systeme, Projektoren, Displays, LED-Wände, Beleuchtungstechnik) sowie für Festinstallationen, bei denen es auf eine kompakte und flexible Anschlusstechnik ankommt.
In Kombination mit dem HARTING HAN-ECO System ist auch der Einsatz mit einer "ein Stecker"-Lösung für Strom, Signal und Data möglich.
Vorteile:
- Daten-Signalübertragung inkl. Netz und Audio in einem Kabel
- Netzwerk-Leitung auch als Steuerleitung einsetzbar
Anwendung:
- Mobiler Einsatz
- Self powered PA-Systeme
- LED-Wände
- Displays & Projektoren
- Lichttechnik
| Artikelnummer | 502-0141-1 |
| Name | SC-Monocat 111C Ed.2 |
| EAN | 4049371448567 |
| Eigenschaften | Digital 110 O AES / EBU |
| Eigenschaften | Analog |
| Eigenschaften | OFC hochreines Kupfer |
| Einsatzgebiet | Studio / Broadcast |
| Einsatzgebiet | Bühne / live |
| Einsatzgebiet | Installation |
| Einsatzgebiet | Mobiler Einsatz outdoor / indoor |
| Anwendung | Hybridkabel |
| Farbe | schwarz |
| Farbe detailliert | schwarz |
| Aufbau | [3LIY3x2,5mm²+1x(4x(2LI2Yx0,14mm²))(ST)CY+1x(2LI2Y0,14mm²)DY]Y |
| Aufbau (power) | 3 x 2,50 mm² |
| Aufbau (AES/EBU, DMX) | 01(2LI2Y0,14mm²)DY |
| Aufbau (network) | 1x(4x(2LI2Yx0,14mm²))(ST)CY |
| Mantelmaterial | PVC |
| Mantel Ø [mm] | 14.50 |
| Mantel Ø (AES/EBU, DMX) [mm] | 3,50 |
| Mantel Ø (network) [mm] | 6,40 |
| Innenleiter (power) | 3 |
| Innenleiter (AES/EBU, DMX) | 2 |
| Innenleiter (network) | 8 |
| Innenleiter (power) [mm²] | 2,50 |
| Innenleiter (AES/EBU, DMX) [mm²] | 0,14 |
| Innenleiter (network) [mm²] | 0,14 |
| AWG (network) | 26 |
| Abschirmung (AES/EBU, DMX) | Cu-Wendel, verzinnt |
| Abschirmung (network) | AL / PT-Folie + Cu-Geflecht verzinnt |
| Bedeckung, opt. [%] | 100 |
| Cu-Litzen (network) | 7 |
| Cu-Litze Ø (network) [mm] | 0,16 |
| Leiterisolationsmaterial | Foam / Skin-PE |
| Gewicht bei 1 m [g] | 254 |
| UV-Beständig | Ja |
| Bauform | rund |
| Aufmachung, VPE | als Meterware |
| CAT-Type | CAT.7 |
| Sektionslänge max. [m] | 100 |
| Temperatur min. [°C] | -20 |
| Temperatur max. [°C] | 70 |
| Breite [mm] | 14,5 |
| Höhe [mm] | 14,5 |
| Kapazität Ader/Ader bei 1m (AES/EBU, DMX) [pF] | 53 |
| Kapazität Ader/Ader bei 1m (network) [pF] | 44 |
| Kapazität Ader/Schirm bei 1m (AES/EBU, DMX) [pF] | 93 |
| Wellenwiderstand (AES/EBU, DMX) [O] | 110 |
| Wellenwiderstand (network) [O] | 100 |
| Isolationswiderstand bei 1 km (power) [GO] | 5 |
| Prüfspannung [V] | 2000 |
| Nennspannung (power) [V] | 500 |
| Betriebsspannung (power) [V] | 300 |
| BPVo-Euroklasse | Fca |
