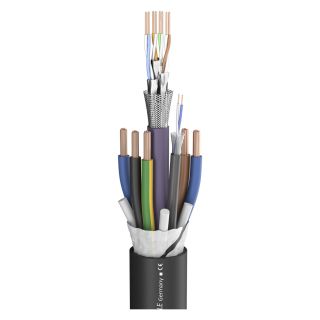

SC-Monocat 121C
Hybridkabel
Vorteile:
- Netzwerk-Signalübertragung inkl. 2-Phasen-Netz in einer Leitung
- CAT.7 Innenaufbau mit bester Schirmung
- Ultra-kompakter Leitungsaufbau
Anwendung:
- Signal- und Spannungsversorgung für aktive Lautsprecher und multifunktionelle Scheinwerfer
- Ideal geeignet für Line-Array-Systeme von db technologies und RCF
Technische Daten:
- Artikelnummer: 500-0131-1
- Name: SC-Monocat 121C
- EAN: 4049371416023
- Marke: Sommer cable
- Eigenschaften: Digital 110 O AES / EBU
- Eigenschaften: OFC hochreines Kupfer
- Eigenschaften: Analog
- Einsatzgebiet: Studio / Broadcast
- Einsatzgebiet: Mobiler Einsatz outdoor / indoor
- Einsatzgebiet: Bühne / live
- Einsatzgebiet: Installation
- Anwendung: Hybridkabel
- Farbe: schwarz
- Aufbau (power): 5 x 2,50mm²
- Aufbau (AES/EBU, DMX): 01(2LI2Y0,14mm²)DY
- Aufbau (network): SFTP 4x2x0,14mm²
- Mantelmaterial: PVC, flammwidrig
- Mantelmaterial (AES/EBU, DMX): PVC, flammwidrig
- Mantelmaterial (network): PVC, flammwidrig
- Mantel Ø: 17,30 mm
- Mantel Ø: 0.6811 "
- Mantel Ø (AES/EBU, DMX): 3,50 mm
- Mantel Ø (AES/EBU, DMX): 0.1378 "
- Mantel Ø (network): 6,40 mm
- Mantel Ø (network): 0.252 "
- Innenleiter (power): 5
- Innenleiter (AES/EBU, DMX): 2
- Innenleiter (network): 8
- Innenleiter (power): 2,50 mm²
- Innenleiter (power): 0.0039 sqin
- Innenleiter (network): 0.0002 sqin
- Innenleiter (AES/EBU, DMX): 0,14 mm²
- Innenleiter (AES/EBU, DMX): 0.0002 sqin
- Innenleiter (network): 0,14 mm²
- AWG (power): 13
- AWG (AES/EBU, DMX): 26
- AWG (network): 0
- Abschirmung (AES/EBU, DMX): Cu-Wendel, verzinnt
- Abschirmung (network): AL / PT-Folie + Cu-Geflecht verzinnt
- Cu-Litzen (network): 7
- Cu-Litze Ø (network): 0,16 mm
- Cu-Litze Ø (network): 0.0063 "
- Leiterisolationsmaterial (power): PP
- Leiterisolationsmaterial (AES/EBU, DMX): Foam/Skin-PE
- Leiterisolationsmaterial (network): Foam / Skin-PE
- Leiterisolation Ø (power): 3,50 mm
- Leiterisolation Ø (power): 0.1378 "
- Leiterisolation Ø (AES/EBU, DMX): 1,15 mm
- Leiterisolation Ø (AES/EBU, DMX): 0.0453 "
- Leiterisolation Ø (network): 1,05 mm
- Leiterisolation Ø (network): 0.0413 "
- Gewicht bei 1 m: 390 g
- Gewicht bei 1000 ft: 262.4372 lbs
- UV-Beständig: Ja
- Bauform: rund
- Aufmachung, VPE: als Meterware
- CAT-Type: CAT.7
- Temperatur min.: -25 °C
- Temperatur max.: 70 °C
- Breite: 17,3 mm
- Breite: 0.6811 "
- Höhe: 17,3 mm
- Höhe: 0.6811 "
- Kapazität Ader/Ader bei 1m (AES/EBU, DMX): 53 pF
- Kapazität Ader/Ader bei 1 ft. (AES/EBU, DMX): 16.1544 pF
- Kapazität Ader/Ader bei 1m (network): 44 pF
- Kapazität Ader/Ader bei 1 ft. (network): 13.4112 pF
- Kapazität Ader/Schirm bei 1m (AES/EBU, DMX): 93 pF
- Kapazität Ader/Schirm bei 1 ft. (AES/EBU, DMX): 28.3464 pF
- Wellenwiderstand (AES/EBU, DMX): 110 O
- Wellenwiderstand (network): 100 O
- Isolationswiderstand bei 1 km (power): 5 GO
- Isolationswiderstand bei 1000 feet (power): 1.524 GO
- Isolationswiderstand bei 1 km (AES/EBU, DMX): 1 GO
- Isolationswiderstand bei 1000 feet (AES/EBU, DMX): 0.3048 GO
- Isolationswiderstand bei 1 km (network): 5 GO
- Isolationswiderstand bei 1000 feet (network): 1.524 GO
- Leiterwiderstand bei 1 km (power): 7,98 O
- Leiterwiderstand bei 1000 ft. (power): 2.4323 O
- Leiterwiderstand bei 1 km (AES/EBU, DMX): 135 O
- Leiterwiderstand bei 1000 ft. (AES/EBU, DMX): 41.148 O
- Leiterwiderstand bei 1 km (network): 143 O
- Leiterwiderstand bei 1000 ft. (network): 43.5864 O
- Prüfspannung: 2500 V
- Nennspannung (power): 700 V
- Betriebsspannung (power): 500 V
- Alte Artikelnummer: 999-0001-453
Für alle Lebenslagen...
hält unsere MonoCAT-Familie Hybridkabel an verschiedenen Kombinationen aus Netzwerk-, Signal- und Stromleitungen bereit. Somit können digitale Ton-, Licht- oder Video-Regieplätze mit nur einer Leitung und ggf. auch nur einem Steckvorgang angeschlossen werden. Dies ist ebenfalls sehr interessant für Anwendungen auf dem Ü-Wagen oder im Installations- und Konferenz-Bereich. Der neueste Spross SC-MONOCAT 121C enthält je eine CAT.7- und eine DMX-Leitung, ergänzt um 5 einzelne Stromadern mit 2,5 mm² für maximal zwei Phasen (zwei Aussenleiter, zwei Neutralleiter sowie ein Schutzleiter). Die Leitung basiert auf den Wünschen vieler Kunden, die einen höheren Strombedarf für aktive Lautsprecher oder große Scheinwerfergruppen benötigen. Trotz des großen Innenlebens hat die Leitung einen Aussendurchmesser von lediglich 17,3mm und eignet sich perfekt für den Einsatz mit den HARTING HAN-ECO-Steckverbindern und die Verkabelung von Line-Array-Systeme der Hersteller db technologies und RCF.
Vorteile:
- Netzwerk-Signalübertragung inkl. 2-Phasen-Netz in einer Leitung
- CAT.7 Innenaufbau mit bester Schirmung
- Ultra-kompakter Leitungsaufbau
Anwendung:
- Signal- und Spannungsversorgung für aktive Lautsprecher und multifunktionelle Scheinwerfer
- Ideal geeignet für Line-Array-Systeme von db technologies und RCF
| Artikelnummer | 500-0131-1 |
| Name | SC-Monocat 121C |
| EAN | 4049371416023 |
| Marke | Sommer cable |
| Eigenschaften | Analog |
| Eigenschaften | Digital 110 O AES / EBU |
| Eigenschaften | OFC hochreines Kupfer |
| Einsatzgebiet | Bühne / live |
| Einsatzgebiet | Studio / Broadcast |
| Einsatzgebiet | Installation |
| Einsatzgebiet | Mobiler Einsatz outdoor / indoor |
| Anwendung | Hybridkabel |
| Farbe | schwarz |
| Farbe detailliert | schwarz |
| Aufbau (power) | 5 x 2,50mm² |
| Aufbau (AES/EBU, DMX) | 01(2LI2Y0,14mm²)DY |
| Aufbau (network) | SFTP 4x2x0,14mm² |
| Mantelmaterial | PVC, flammwidrig |
| Mantelmaterial (AES/EBU, DMX) | PVC, flammwidrig |
| Mantelmaterial (network) | PVC, flammwidrig |
| Mantel Ø [mm] | 17,30 |
| Mantel Ø (AES/EBU, DMX) [mm] | 3,50 |
| Mantel Ø (network) [mm] | 6,40 |
| Innenleiter (power) | 5 |
| Innenleiter (AES/EBU, DMX) | 2 |
| Innenleiter (network) | 8 |
| Innenleiter (power) [mm²] | 2,50 |
| Innenleiter (AES/EBU, DMX) [mm²] | 0,14 |
| Innenleiter (network) [mm²] | 0,14 |
| AWG (power) | 13 |
| AWG (AES/EBU, DMX) | 26 |
| AWG (network) | 0 |
| Abschirmung (AES/EBU, DMX) | Cu-Wendel, verzinnt |
| Abschirmung (network) | AL / PT-Folie + Cu-Geflecht verzinnt |
| Cu-Litzen (network) | 7 |
| Cu-Litze Ø (network) [mm] | 0,16 |
| Leiterisolationsmaterial (power) | PP |
| Leiterisolationsmaterial (AES/EBU, DMX) | Foam/Skin-PE |
| Leiterisolationsmaterial (network) | Foam / Skin-PE |
| Leiterisolation Ø (power) [mm] | 3,50 |
| Leiterisolation Ø (AES/EBU, DMX) [mm] | 1,15 |
| Leiterisolation Ø (network) [mm] | 1,05 |
| Gewicht bei 1 m [g] | 390 |
| UV-Beständig | Ja |
| Bauform | rund |
| Aufmachung, VPE | als Meterware |
| CAT-Type | CAT.7 |
| Temperatur min. [°C] | -25 |
| Temperatur max. [°C] | 70 |
| Breite [mm] | 17,3 |
| Höhe [mm] | 17,3 |
| Kapazität Ader/Ader bei 1m (AES/EBU, DMX) [pF] | 53 |
| Kapazität Ader/Ader bei 1 ft. (AES/EBU, DMX) [pF] | 16,1544 |
| Kapazität Ader/Ader bei 1m (network) [pF] | 44 |
| Kapazität Ader/Ader bei 1 ft. (network) [pF] | 13,4112 |
| Kapazität Ader/Schirm bei 1m (AES/EBU, DMX) [pF] | 93 |
| Kapazität Ader/Schirm bei 1 ft. (AES/EBU, DMX) [pF] | 28,3464 |
| Wellenwiderstand (AES/EBU, DMX) [O] | 110 |
| Wellenwiderstand (network) [O] | 100 |
| Isolationswiderstand bei 1 km (power) [GO] | 5 |
| Isolationswiderstand bei 1000 feet (power) [GO] | 1,524 |
| Isolationswiderstand bei 1 km (AES/EBU, DMX) [GO] | 1 |
| Isolationswiderstand bei 1000 feet (AES/EBU, DMX) [GO] | 0,3048 |
| Isolationswiderstand bei 1 km (network) [GO] | 5 |
| Isolationswiderstand bei 1000 feet (network) [GO] | 1,524 |
| Leiterwiderstand bei 1 km (power) [O] | 7,98 |
| Leiterwiderstand bei 1000 ft. (power) [O] | 2,4323 |
| Leiterwiderstand bei 1 km (AES/EBU, DMX) [O] | 135 |
| Leiterwiderstand bei 1000 ft. (AES/EBU, DMX) [O] | 41,148 |
| Leiterwiderstand bei 1 km (network) [O] | 143 |
| Leiterwiderstand bei 1000 ft. (network) [O] | 43,5864 |
| Prüfspannung [V] | 2500 |
| Nennspannung (power) [V] | 700 |
| Betriebsspannung (power) [V] | 500 |
| Alte Artikelnummer | 999-0001-453 |
