SC-Monocat 202
Hybridkabel
Vorteile:
- LAN-Signalübertragung
- LAN-Leitung als zusätzliche Steuerleitung einsetzbar
Anwendung:
- Steuerung von DMX-Lichtmischpulten
- Mobiler Einsatz
- Analoges + digitales Audiomultipair mit LAN
- Festinstallation
Technische Daten:
- Artikelnummer: 500-0161-2
- Name: SC-Monocat 202
- EAN: 4049371050982
- Eigenschaften: Analog
- Eigenschaften: OFC hochreines Kupfer
- Einsatzgebiet: Bühne / live
- Einsatzgebiet: Mobiler Einsatz outdoor / indoor
- Einsatzgebiet: Studio / Broadcast
- Einsatzgebiet: Installation
- Anwendung: Hybridkabel
- Farbe: schwarz
- Signalübertragung: symmetrisch
- Aufbau: 2x(4x(2LI2Yx0,14mm²))(ST)CY+2x(2LI2Y0,25mm²)DY]Y
- Aufbau (AES/EBU, DMX): 2x(2LI2Y0,25mm²)DY
- Aufbau (network): 2x(4x(2LI2Yx0,14mm²))(ST)CY
- Mantelmaterial: PVC
- Mantel Ø: 15,60 mm
- Mantel Ø: 0.6142 "
- Kanalanzahl (AES/EBU, DMX): 2
- Kanalanzahl (network): 2
- Innenleiter (AES/EBU, DMX): 2
- Innenleiter (network): 8
- Innenleiter (network): 0.0002 sqin
- Innenleiter (AES/EBU, DMX): 0,25 mm²
- Innenleiter (AES/EBU, DMX): 0.0004 sqin
- Innenleiter (network): 0,14 mm²
- AWG (AES/EBU, DMX): 23
- Abschirmung (AES/EBU, DMX): Cu-Wendel, verzinnt
- Abschirmung (network): AL / PT-Folie + Cu-Geflecht verzinnt
- Bedeckung, opt.: 100 %
- Cu-Litzen (AES/EBU, DMX): 7
- Cu-Litzen (network): 7
- Cu-Litze Ø (AES/EBU, DMX): 0,20 mm
- Cu-Litze Ø (AES/EBU, DMX): 0.0079 "
- Cu-Litze Ø (network): 0,16 mm
- Cu-Litze Ø (network): 0.0063 "
- Leiterisolationsmaterial: Foam / Skin-PE
- Leiterisolation Ø: 0,00 mm
- Leiterisolation Ø: 0 "
- Gewicht bei 1 m: 380 g
- Gewicht bei 1000 ft: 255.7081 lbs
- UV-Beständig: Ja
- Brandlast je m: 1,15 kWh
- Bauform: rund
- Aufmachung, VPE: als Meterware
- CAT-Type: CAT.7
- Sektionslänge max.: 100 m
- Sektionslänge max.: 328.084 ft
- Temperatur min.: -20 °C
- Temperatur max.: 75 °C
- Breite: 15,6 mm
- Breite: 0.6142 "
- Höhe: 15,6 mm
- Höhe: 0.6142 "
- Kapazität Ader/Ader bei 1m (network): 44 pF
- Kapazität Ader/Ader bei 1 ft. (network): 13.4112 pF
- Wellenwiderstand (network): 100 O
- Isolationswiderstand bei 1 km: 0 GO
- Isolationswiderstand bei 1000 feet: 0 GO
- BPVo-Euroklasse: Fca
Kabelmissbrauch ohne Strafe...

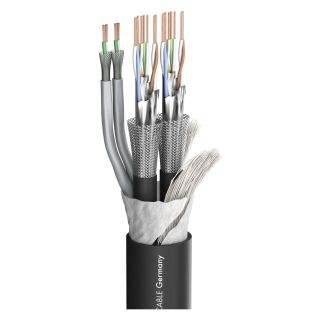

Diese Kombinationsleitung besteht aus zwei CAT-Kabeln in Verbindung mit zwei DMX-Leitungen und eignet sich für Festinstallationen, aber auch für mobile Einsätze.
Vorteile:
- LAN-Signalübertragung
- LAN-Leitung als zusätzliche Steuerleitung einsetzbar
Anwendung:
- Steuerung von DMX-Lichtmischpulten
- Mobiler Einsatz
- Analoges + digitales Audiomultipair mit LAN
- Festinstallation
| Artikelnummer | 500-0161-2 |
| Name | SC-Monocat 202 |
| EAN | 4049371050982 |
| Eigenschaften | Analog |
| Eigenschaften | OFC hochreines Kupfer |
| Einsatzgebiet | Studio / Broadcast |
| Einsatzgebiet | Mobiler Einsatz outdoor / indoor |
| Einsatzgebiet | Installation |
| Einsatzgebiet | Bühne / live |
| Anwendung | Hybridkabel |
| Farbe | schwarz |
| Farbe detailliert | schwarz |
| Signalübertragung | symmetrisch |
| Aufbau | 2x(4x(2LI2Yx0,14mm²))(ST)CY+2x(2LI2Y0,25mm²)DY]Y |
| Aufbau (AES/EBU, DMX) | 2x(2LI2Y0,25mm²)DY |
| Aufbau (network) | 2x(4x(2LI2Yx0,14mm²))(ST)CY |
| Mantelmaterial | PVC |
| Mantel Ø [mm] | 15,60 |
| Kanalanzahl (AES/EBU, DMX) | 2 |
| Kanalanzahl (network) | 2 |
| Innenleiter (AES/EBU, DMX) | 2 |
| Innenleiter (network) | 8 |
| Innenleiter (AES/EBU, DMX) [mm²] | 0,25 |
| Innenleiter (network) [mm²] | 0,14 |
| AWG (AES/EBU, DMX) | 23 |
| Abschirmung (AES/EBU, DMX) | Cu-Wendel, verzinnt |
| Abschirmung (network) | AL / PT-Folie + Cu-Geflecht verzinnt |
| Bedeckung, opt. [%] | 100 |
| Cu-Litzen (AES/EBU, DMX) | 7 |
| Cu-Litzen (network) | 7 |
| Cu-Litze Ø (AES/EBU, DMX) [mm] | 0,20 |
| Cu-Litze Ø (network) [mm] | 0,16 |
| Leiterisolationsmaterial | Foam / Skin-PE |
| Leiterisolation Ø [mm] | 0,00 |
| Gewicht bei 1 m [g] | 380 |
| UV-Beständig | Ja |
| Brandlast je m [kWh] | 1,15 |
| Bauform | rund |
| Aufmachung, VPE | als Meterware |
| CAT-Type | CAT.7 |
| Sektionslänge max. [m] | 100 |
| Temperatur min. [°C] | -20 |
| Temperatur max. [°C] | 75 |
| Breite [mm] | 15,6 |
| Höhe [mm] | 15,6 |
| Kapazität Ader/Ader bei 1m (network) [pF] | 44 |
| Kapazität Ader/Ader bei 1 ft. (network) [pF] | 13,4112 |
| Wellenwiderstand (network) [O] | 100 |
| Isolationswiderstand bei 1 km [GO] | 0 |
| Isolationswiderstand bei 1000 feet [GO] | 0 |
| BPVo-Euroklasse | Fca |
