SC-Monocat Power 212
Hybridkabel
Vorteile:
- LAN-Signalübertragung inkl. Netz in einem Kabel
- LAN-Leitung als zusätzliche Steuerleitung einsetzbar
Anwendung:
- Steuerung von DMX-Lichtmischpulten
- Mobiler Einsatz
- Analoges + digitales Audiomultipair mit LAN- und Netzversorgung
- Festinstallation
Technische Daten:
- Artikelnummer: 500-0191-2
- Name: SC-Monocat Power 212
- EAN: 4049371165143
- Eigenschaften: OFC hochreines Kupfer
- Eigenschaften: Digital 110 O AES / EBU
- Eigenschaften: Analog
- Einsatzgebiet: Studio / Broadcast
- Einsatzgebiet: Bühne / live
- Einsatzgebiet: Installation
- Einsatzgebiet: Mobiler Einsatz outdoor / indoor
- Anwendung: Hybridkabel
- Farbe: schwarz
- Signalübertragung: symmetrisch
- Aufbau: [(3LI(9)Y3x2,5mm²)(11)Y+2x(4x(2LI2Yx0,57mm))(ST)CY+2x(2LI2Y0,25mm²)DY]Y
- Aufbau (power): (3LI(9)Y3x2,5mm²)(11)Y
- Aufbau (AES/EBU, DMX): 2x(2LI2Y0,25mm²)DY
- Aufbau (network): 2x(4x(2LI2Yx0,57mm))(ST)CY
- Mantelmaterial: PVC
- Mantel Ø: 21,80 mm
- Mantel Ø: 0.8583 "
- Kanalanzahl (power): 1
- Kanalanzahl (AES/EBU, DMX): 2
- Kanalanzahl (network): 2
- Innenleiter (power): 3
- Innenleiter (AES/EBU, DMX): 2
- Innenleiter (network): 8
- Innenleiter (power): 2,50 mm²
- Innenleiter (power): 0.0039 sqin
- Innenleiter (AES/EBU, DMX): 0,25 mm²
- Innenleiter (AES/EBU, DMX): 0.0004 sqin
- Innenleiter Ø (network): 0,57 mm
- Innenleiter Ø (network): 0.0224 "
- AWG (AES/EBU, DMX): 23
- Abschirmung (AES/EBU, DMX): Cu-Wendel, verzinnt
- Abschirmung (network): PiMF + Cu-Geflecht verzinnt
- Bedeckung, opt.: 100 %
- Leiterisolationsmaterial: Foam / Skin-PE
- Gewicht bei 1 m: 533.4 g
- Gewicht bei 1000 ft: 316.2705 lbs
- UV-Beständig: Ja
- Brandlast je m: 2,16 kWh
- Bauform: rund
- Aufmachung, VPE: als Meterware
- CAT-Type: CAT.7
- Sektionslänge max.: 110 m
- Sektionslänge max.: 360.8924 ft
- Temperatur min.: -20 °C
- Temperatur max.: 75 °C
- Breite: 21,8 mm
- Breite: 0.8583 "
- Höhe: 21,8 mm
- Höhe: 0.8583 "
- Kapazität Ader/Ader bei 1m (network): 42 pF
- Kapazität Ader/Ader bei 1 ft. (network): 12.8016 pF
- Wellenwiderstand (network): 100 O
- Isolationswiderstand bei 1 km (power): 5 GO
- Isolationswiderstand bei 1000 feet (power): 1.524 GO
- Prüfspannung: 2500 V
- Nennspannung (power): 500 V
- Betriebsspannung (power): 300 V
- BPVo-Euroklasse: Fca
Kabelmissbrauch ohne Strafe...

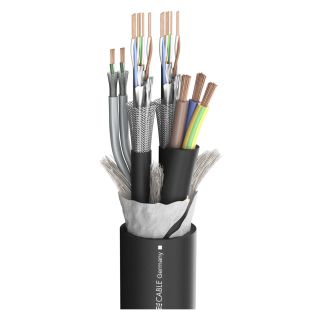

Diese Kombinationsleitung besteht aus zwei CAT- und zwei DMX-Kabeln in Verbindung mit einer isolierten Netzleitung und eignet sich für Festinstallationen sowie mobile Einsätze.
Vorteile:
- LAN-Signalübertragung inkl. Netz in einem Kabel
- LAN-Leitung als zusätzliche Steuerleitung einsetzbar
Anwendung:
- Steuerung von DMX-Lichtmischpulten
- Mobiler Einsatz
- Analoges + digitales Audiomultipair mit LAN- und Netzversorgung
- Festinstallation
| Artikelnummer | 500-0191-2 |
| Name | SC-Monocat Power 212 |
| EAN | 4049371165143 |
| Eigenschaften | OFC hochreines Kupfer |
| Eigenschaften | Analog |
| Eigenschaften | Digital 110 O AES / EBU |
| Einsatzgebiet | Bühne / live |
| Einsatzgebiet | Studio / Broadcast |
| Einsatzgebiet | Mobiler Einsatz outdoor / indoor |
| Einsatzgebiet | Installation |
| Anwendung | Hybridkabel |
| Farbe | schwarz |
| Farbe detailliert | schwarz |
| Signalübertragung | symmetrisch |
| Aufbau | [(3LI(9)Y3x2,5mm²)(11)Y+2x(4x(2LI2Yx0,57mm))(ST)CY+2x(2LI2Y0,25mm²)DY]Y |
| Aufbau (power) | (3LI(9)Y3x2,5mm²)(11)Y |
| Aufbau (AES/EBU, DMX) | 2x(2LI2Y0,25mm²)DY |
| Aufbau (network) | 2x(4x(2LI2Yx0,57mm))(ST)CY |
| Mantelmaterial | PVC |
| Mantel Ø [mm] | 21,80 |
| Kanalanzahl (power) | 1 |
| Kanalanzahl (AES/EBU, DMX) | 2 |
| Kanalanzahl (network) | 2 |
| Innenleiter (power) | 3 |
| Innenleiter (AES/EBU, DMX) | 2 |
| Innenleiter (network) | 8 |
| Innenleiter (power) [mm²] | 2,50 |
| Innenleiter (AES/EBU, DMX) [mm²] | 0,25 |
| Innenleiter Ø (network) [mm] | 0,57 |
| AWG (AES/EBU, DMX) | 23 |
| Abschirmung (AES/EBU, DMX) | Cu-Wendel, verzinnt |
| Abschirmung (network) | PiMF + Cu-Geflecht verzinnt |
| Bedeckung, opt. [%] | 100 |
| Leiterisolationsmaterial | Foam / Skin-PE |
| Gewicht bei 1 m [g] | 533.4 |
| UV-Beständig | Ja |
| Brandlast je m [kWh] | 2,16 |
| Bauform | rund |
| Aufmachung, VPE | als Meterware |
| CAT-Type | CAT.7 |
| Sektionslänge max. [m] | 110 |
| Temperatur min. [°C] | -20 |
| Temperatur max. [°C] | 75 |
| Breite [mm] | 21,8 |
| Höhe [mm] | 21,8 |
| Kapazität Ader/Ader bei 1m (network) [pF] | 42 |
| Kapazität Ader/Ader bei 1 ft. (network) [pF] | 13,4112 |
| Wellenwiderstand (network) [O] | 100 |
| Isolationswiderstand bei 1 km (power) [GO] | 5 |
| Isolationswiderstand bei 1000 feet (power) [GO] | 1,524 |
| Prüfspannung [V] | 2500 |
| Nennspannung (power) [V] | 500 |
| Betriebsspannung (power) [V] | 300 |
| BPVo-Euroklasse | Fca |
