SC-Monolith 1 compact
DMX & Power
Vorteile:
- Die parallele Ansteuerung von Lichtmischpulten per Netzzuleitung und DMX-Signal über ein Kabel
- Sehr flexibel und enorm trittfest durch den Rundmacher aus Baumwolle und Viskose
- Sehr gute, paarweise Schirmung der DMX-Leitungen durch verzinnten Cu-Spiralwendel oder Cu-Geflecht
Anwendung:
- Steuerung von DMX-Lichtmischpulten (Wellenwiderstand von )
- Analoges + digitales Audiomultipair mit Netzversorgung
Technische Daten:
- Artikelnummer: 502-0051-1
- Name: SC-Monolith 1 compact
- EAN: 4049371005456
- Eigenschaften: Analog
- Eigenschaften: OFC hochreines Kupfer
- Eigenschaften: Digital 110 O AES / EBU
- Einsatzgebiet: Bühne / live
- Einsatzgebiet: Installation
- Einsatzgebiet: Mobiler Einsatz outdoor / indoor
- Einsatzgebiet: Studio / Broadcast
- Anwendung: DMX & Power
- Farbe: schwarz
- Signalübertragung: symmetrisch
- Aufbau: [3LIY1,5mm²+ 1x(2LI2Y0,14mm²)DY]VLY
- Aufbau (power): 3LIY1,5mm²
- Aufbau (AES/EBU, DMX): 1x(2LI2Y0,14mm²)DY
- Mantelmaterial: PVC
- Mantel Ø: 9,50 mm
- Mantel Ø: 0.374 "
- Mantel Ø (power): 0,00 mm
- Mantel Ø (power): 0 "
- Mantel Ø (AES/EBU, DMX): 3,00 mm
- Mantel Ø (AES/EBU, DMX): 0.1181 "
- Kanalanzahl (power): 1
- Kanalanzahl (AES/EBU, DMX): 1
- Innenleiter (power): 3
- Innenleiter (AES/EBU, DMX): 2
- Innenleiter (power): 1,50 mm²
- Innenleiter (power): 0.0023 sqin
- Innenleiter (AES/EBU, DMX): 0,14 mm²
- Innenleiter (AES/EBU, DMX): 0.0002 sqin
- Innenleiter Ø (power): 1,38 mm
- Innenleiter Ø (power): 0.0543 "
- AWG (power): 15
- AWG (AES/EBU, DMX): 25
- Abschirmung (audio): Cu-Wendel, verzinnt
- Abschirmung (AES/EBU, DMX): Cu-Wendel, verzinnt
- Bedeckung, opt.: 95 %
- Cu-Litzen (power): 28
- Cu-Litzen (AES/EBU, DMX): 36
- Cu-Litze Ø (power): 0,25 mm
- Cu-Litze Ø (power): 0.0098 "
- Cu-Litze Ø (AES/EBU, DMX): 0,07 mm
- Cu-Litze Ø (AES/EBU, DMX): 0.0028 "
- Leiterisolationsmaterial (AES/EBU, DMX): PVC
- Leiterisolation Ø: 0,00 mm
- Leiterisolation Ø: 0 "
- Leiterisolation Ø (power): 2,80 mm
- Leiterisolation Ø (power): 0.1102 "
- Leiterisolation Ø (AES/EBU, DMX): 1,15 mm
- Leiterisolation Ø (AES/EBU, DMX): 0.0453 "
- Gewicht bei 1 m: 144 g
- Gewicht bei 1000 ft: 96.8999 lbs
- UV-Beständig: Ja
- Brandlast je m: 0,54 kWh
- Bauform: rund
- Aufmachung, VPE: als Meterware
- Temperatur min.: -20 °C
- Temperatur max.: 70 °C
- Breite: 9,5 mm
- Breite: 0.374 "
- Höhe: 9,5 mm
- Höhe: 0.374 "
- Kapazität Ader/Ader bei 1m (audio): 52 pF
- Kapazität Ader/Ader bei 1 ft. (audio): 15.8496 pF
- Kapazität Ader/Ader bei 1m (AES/EBU, DMX): 53 pF
- Kapazität Ader/Ader bei 1 ft. (AES/EBU, DMX): 16.1544 pF
- Kapazität Ader/Schirm bei 1m (audio): 89 pF
- Kapazität Ader/Schirm bei 1 ft. (audio): 27.1272 pF
- Kapazität Ader/Schirm bei 1m (AES/EBU, DMX): 93 pF
- Kapazität Ader/Schirm bei 1 ft. (AES/EBU, DMX): 28.3464 pF
- Wellenwiderstand (audio): 110 O
- Wellenwiderstand (AES/EBU, DMX): 110 O
- Isolationswiderstand bei 1 km: 0 GO
- Isolationswiderstand bei 1000 feet: 0 GO
- Isolationswiderstand bei 1 km (audio): 0,1 GO
- Isolationswiderstand bei 1000 feet (audio): 0.0305 GO
- Isolationswiderstand bei 1 km (AES/EBU, DMX): 1 GO
- Isolationswiderstand bei 1000 feet (AES/EBU, DMX): 0.3048 GO
- BPVo-Euroklasse: Fca
Wenn der Lichtertanz beginnt...
ist die Faszination groß - aber dahinter steckt auch einiges an Technik. Und nicht ganz unbeteiligt daran ist das Kabel. Der Strom für das Licht und Steuersignale für die Bewegung müssen durchgeleitet werden. In einem robusten Kabelschlauch sind beide Kabel vereint und bilden die Zuleitung zum Lichtmischpult und anderen DMX 512 abhängigen Steuereinheiten.

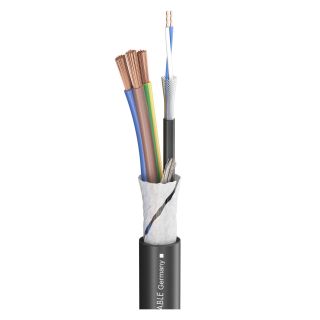

Das SC-Monolith 1 compact beinhaltet eine Netzzuleitung mit einem Adernquerschnitt von 3 x 1,50 mm² und eine DMX 512 Leitungen. Jedes DMX-Adernpaar ist mit einem verzinnten Kupferwendel geschirmt.
Natürlich kann die AES/EBU-Leitung auch als Mikrofonkabel eingesetzt werden, bzw. als Zuleitung für aktive Lautsprechersysteme.
Vorteile:
- Die parallele Ansteuerung von Lichtmischpulten per Netzzuleitung und DMX-Signal über ein Kabel
- Sehr flexibel und enorm trittfest durch den Rundmacher aus Baumwolle und Viskose
- Sehr gute, paarweise Schirmung der DMX-Leitungen durch verzinnten Cu-Spiralwendel oder Cu-Geflecht
Anwendung:
- Steuerung von DMX-Lichtmischpulten (Wellenwiderstand von )
- Analoges + digitales Audiomultipair mit Netzversorgung
| Artikelnummer | 502-0051-1 |
| Name | SC-Monolith 1 compact |
| EAN | 4049371005456 |
| Eigenschaften | Digital 110 O AES / EBU |
| Eigenschaften | OFC hochreines Kupfer |
| Eigenschaften | Analog |
| Einsatzgebiet | Installation |
| Einsatzgebiet | Bühne / live |
| Einsatzgebiet | Studio / Broadcast |
| Einsatzgebiet | Mobiler Einsatz outdoor / indoor |
| Anwendung | DMX & Power |
| Farbe | schwarz |
| Farbe detailliert | schwarz |
| Signalübertragung | symmetrisch |
| Aufbau | [3LIY1,5mm²+ 1x(2LI2Y0,14mm²)DY]VLY |
| Aufbau (power) | 3LIY1,5mm² |
| Aufbau (AES/EBU, DMX) | 1x(2LI2Y0,14mm²)DY |
| Mantelmaterial | PVC |
| Mantel Ø [mm] | 9,50 |
| Mantel Ø (power) [mm] | 0,00 |
| Mantel Ø (AES/EBU, DMX) [mm] | 3,00 |
| Kanalanzahl (power) | 1 |
| Kanalanzahl (AES/EBU, DMX) | 1 |
| Innenleiter (power) | 3 |
| Innenleiter (AES/EBU, DMX) | 2 |
| Innenleiter (power) [mm²] | 1,50 |
| Innenleiter (AES/EBU, DMX) [mm²] | 0,14 |
| Innenleiter Ø (power) [mm] | 1,38 |
| AWG (power) | 15 |
| AWG (AES/EBU, DMX) | 25 |
| Abschirmung (audio) | Cu-Wendel, verzinnt |
| Abschirmung (AES/EBU, DMX) | Cu-Wendel, verzinnt |
| Bedeckung, opt. [%] | 95 |
| Cu-Litzen (power) | 28 |
| Cu-Litzen (AES/EBU, DMX) | 36 |
| Cu-Litze Ø (power) [mm] | 0,25 |
| Cu-Litze Ø (AES/EBU, DMX) [mm] | 0,07 |
| Leiterisolationsmaterial (AES/EBU, DMX) | PVC |
| Leiterisolation Ø [mm] | 0,00 |
| Leiterisolation Ø (power) [mm] | 2,80 |
| Leiterisolation Ø (AES/EBU, DMX) [mm] | 1,15 |
| Gewicht bei 1 m [g] | 144 |
| UV-Beständig | Ja |
| Brandlast je m [kWh] | 0,54 |
| Bauform | rund |
| Aufmachung, VPE | als Meterware |
| Temperatur min. [°C] | -20 |
| Temperatur max. [°C] | 70 |
| Breite [mm] | 9,5 |
| Höhe [mm] | 9,5 |
| Kapazität Ader/Ader bei 1m (audio) [pF] | 52 |
| Kapazität Ader/Ader bei 1 ft. (audio) [pF] | 15,8496 |
| Kapazität Ader/Ader bei 1m (AES/EBU, DMX) [pF] | 53 |
| Kapazität Ader/Ader bei 1 ft. (AES/EBU, DMX) [pF] | 15,8496 |
| Kapazität Ader/Schirm bei 1m (audio) [pF] | 89 |
| Kapazität Ader/Schirm bei 1 ft. (audio) [pF] | 27,1272 |
| Kapazität Ader/Schirm bei 1m (AES/EBU, DMX) [pF] | 93 |
| Kapazität Ader/Schirm bei 1 ft. (AES/EBU, DMX) [pF] | 27,1272 |
| Wellenwiderstand (audio) [O] | 110 |
| Wellenwiderstand (AES/EBU, DMX) [O] | 110 |
| Isolationswiderstand bei 1 km [GO] | 0 |
| Isolationswiderstand bei 1000 feet [GO] | 0 |
| Isolationswiderstand bei 1 km (audio) [GO] | 0,1 |
| Isolationswiderstand bei 1000 feet (audio) [GO] | 0,0305 |
| Isolationswiderstand bei 1 km (AES/EBU, DMX) [GO] | 1 |
| Isolationswiderstand bei 1000 feet (AES/EBU, DMX) [GO] | 0,0305 |
| BPVo-Euroklasse | Fca |
