SC-Monolith 4 HV
DMX & Power
Vorteile:
- Die parallele Ansteuerung von Lichtmischpulten per Netzzuleitung und DMX-Signal über ein Kabel
- Sehr flexibel und enorm trittfest durch den Rundmacher aus Baumwolle und Viskose
- Sehr gute, paarweise Schirmung der DMX-Leitungen durch verzinnten Cu-Spiralwendel oder Cu-Geflecht
Anwendung:
- Steuerung von DMX-Lichtmischpulten (Wellenwiderstand von 0 O)
- Analoges + digitales Audiomultipair mit Netzversorgung
Technische Daten:
- Artikelnummer: 500-0281-4
- Name: SC-Monolith 4 HV
- EAN: 4049371005425
- Eigenschaften: Digital 110 O AES / EBU
- Eigenschaften: Analog
- Eigenschaften: OFC hochreines Kupfer
- Einsatzgebiet: Mobiler Einsatz outdoor / indoor
- Einsatzgebiet: Bühne / live
- Einsatzgebiet: Studio / Broadcast
- Einsatzgebiet: Installation
- Anwendung: DMX & Power
- Farbe: schwarz
- Signalübertragung: symmetrisch
- Aufbau: [(3LIY2,5mm²)Y+ 02(2LI2Y0,22mm²)CY]VLY
- Aufbau (power): (3LIY2,5mm²)Y
- Aufbau (AES/EBU, DMX): 04(2LI2Y0,22mm²)CY
- Mantelmaterial: PVC
- Mantel Ø: 18,00 mm
- Mantel Ø: 0.7087 "
- Mantel Ø (power): 8,30 mm
- Mantel Ø (power): 0.3268 "
- Mantel Ø (AES/EBU, DMX): 4,30 mm
- Mantel Ø (AES/EBU, DMX): 0.1693 "
- Kanalanzahl (power): 1
- Kanalanzahl (AES/EBU, DMX): 4
- Innenleiter (power): 3
- Innenleiter (AES/EBU, DMX): 2
- Innenleiter (power): 2,50 mm²
- Innenleiter (power): 0.0039 sqin
- Innenleiter (AES/EBU, DMX): 0,22 mm²
- Innenleiter (AES/EBU, DMX): 0.0003 sqin
- Innenleiter Ø (power): 1,78 mm
- Innenleiter Ø (power): 0.0701 "
- Innenleiter Ø (AES/EBU, DMX): 0,56 mm
- Innenleiter Ø (AES/EBU, DMX): 0.022 "
- AWG (power): 13
- Abschirmung (AES/EBU, DMX): Kreuzgeflecht, verzinnt
- Bedeckung, opt.: 85 %
- Cu-Litzen (power): 80
- Cu-Litzen (AES/EBU, DMX): 7
- Cu-Litze Ø (power): 0,25 mm
- Cu-Litze Ø (power): 0.0098 "
- Cu-Litze Ø (AES/EBU, DMX): 0,20 mm
- Cu-Litze Ø (AES/EBU, DMX): 0.0079 "
- Leiterisolationsmaterial (power): PVC
- Leiterisolation Ø: 0,00 mm
- Leiterisolation Ø: 0 "
- Gewicht bei 1 m: 376 g
- Gewicht bei 1000 ft: 253.0164 lbs
- UV-Beständig: Ja
- Brandlast je m: 1,24 kWh
- Bauform: rund
- Aufmachung, VPE: als Meterware
- Temperatur min.: -30 °C
- Temperatur max.: 80 °C
- Breite: 18 mm
- Breite: 0.7087 "
- Höhe: 18 mm
- Höhe: 0.7087 "
- Kapazität Ader/Ader bei 1m (AES/EBU, DMX): 52 pF
- Kapazität Ader/Ader bei 1 ft. (AES/EBU, DMX): 15.8496 pF
- Kapazität Ader/Schirm bei 1m (AES/EBU, DMX): 89 pF
- Kapazität Ader/Schirm bei 1 ft. (AES/EBU, DMX): 27.1272 pF
- Wellenwiderstand: 0 O
- Wellenwiderstand (AES/EBU, DMX): 110 O
- Isolationswiderstand bei 1 km: 0 GO
- Isolationswiderstand bei 1000 feet: 0 GO
- Isolationswiderstand bei 1 km (AES/EBU, DMX): 0,1 GO
- Isolationswiderstand bei 1000 feet (AES/EBU, DMX): 0.0305 GO
- Leiterwiderstand bei 1 km: 0 O
- Leiterwiderstand bei 1000 ft.: 0 O
- Leiterwiderstand bei 1 km (power): 80 O
- Leiterwiderstand bei 1000 ft. (power): 24.384 O
- BPVo-Euroklasse: Fca
Wenn der Lichtertanz beginnt...
ist die Faszination groß - aber dahinter steckt auch einiges an Technik. Und nicht ganz unbeteiligt daran ist das Kabel. Der Strom für das Licht und Steuersignale für die Bewegung müssen durchgeleitet werden. In einem robusten Kabelschlauch sind beide Kabel vereint und bilden die Zuleitung zum Lichtmischpult und anderen DMX 512 abhängigen Steuereinheiten.

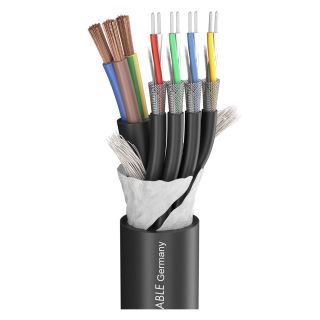

Das SC-Monolith 4 HV POWER/DMX beinhaltet eine Netzzuleitung mit einem Adernquerschnitt von 3 x 2,50 mm²und vier DMX 512 Leitungen. Jedes DMX-Adernpaar ist mit einem verzinnten Kupferwendel geschirmt. Zur besseren Unterscheidung wurden beide Adernpaare nummeriert. Die Lastleitung wurde nach VDE konzipiert und als zusätzliche Sicherheit mit einem eigenen PVC-Mantel versehen.
Natürlich kann die AES/EBU-Leitung auch als Mikrofonkabel eingesetzt werden, bzw. als Zuleitung für aktive Lautsprechersysteme.
Vorteile:
- Die parallele Ansteuerung von Lichtmischpulten per Netzzuleitung und DMX-Signal über ein Kabel
- Sehr flexibel und enorm trittfest durch den Rundmacher aus Baumwolle und Viskose
- Sehr gute, paarweise Schirmung der DMX-Leitungen durch verzinnten Cu-Spiralwendel oder Cu-Geflecht
Anwendung:
- Steuerung von DMX-Lichtmischpulten (Wellenwiderstand von 0 O)
- Analoges + digitales Audiomultipair mit Netzversorgung
| Artikelnummer | 500-0281-4 |
| Name | SC-Monolith 4 HV |
| EAN | 4049371005425 |
| Eigenschaften | Analog |
| Eigenschaften | Digital 110 O AES / EBU |
| Eigenschaften | OFC hochreines Kupfer |
| Einsatzgebiet | Mobiler Einsatz outdoor / indoor |
| Einsatzgebiet | Installation |
| Einsatzgebiet | Bühne / live |
| Einsatzgebiet | Studio / Broadcast |
| Anwendung | DMX & Power |
| Farbe | schwarz |
| Farbe detailliert | schwarz |
| Signalübertragung | symmetrisch |
| Aufbau | [(3LIY2,5mm²)Y+ 02(2LI2Y0,22mm²)CY]VLY |
| Aufbau (power) | (3LIY2,5mm²)Y |
| Aufbau (AES/EBU, DMX) | 04(2LI2Y0,22mm²)CY |
| Mantelmaterial | PVC |
| Mantel Ø [mm] | 18,00 |
| Mantel Ø (power) [mm] | 8,30 |
| Mantel Ø (AES/EBU, DMX) [mm] | 4,30 |
| Kanalanzahl (power) | 1 |
| Kanalanzahl (AES/EBU, DMX) | 4 |
| Innenleiter (power) | 3 |
| Innenleiter (AES/EBU, DMX) | 2 |
| Innenleiter (power) [mm²] | 2,50 |
| Innenleiter (AES/EBU, DMX) [mm²] | 0,22 |
| Innenleiter Ø (power) [mm] | 1,78 |
| Innenleiter Ø (AES/EBU, DMX) [mm] | 0,56 |
| AWG (power) | 13 |
| Abschirmung (AES/EBU, DMX) | Kreuzgeflecht, verzinnt |
| Bedeckung, opt. [%] | 85 |
| Cu-Litzen (power) | 80 |
| Cu-Litzen (AES/EBU, DMX) | 7 |
| Cu-Litze Ø (power) [mm] | 0,25 |
| Cu-Litze Ø (AES/EBU, DMX) [mm] | 0,20 |
| Leiterisolationsmaterial (power) | PVC |
| Leiterisolation Ø [mm] | 0,00 |
| Gewicht bei 1 m [g] | 376 |
| UV-Beständig | Ja |
| Brandlast je m [kWh] | 1,24 |
| Bauform | rund |
| Aufmachung, VPE | als Meterware |
| Temperatur min. [°C] | -30 |
| Temperatur max. [°C] | 80 |
| Breite [mm] | 18 |
| Höhe [mm] | 18 |
| Kapazität Ader/Ader bei 1m (AES/EBU, DMX) [pF] | 52 |
| Kapazität Ader/Ader bei 1 ft. (AES/EBU, DMX) [pF] | 15,8496 |
| Kapazität Ader/Schirm bei 1m (AES/EBU, DMX) [pF] | 89 |
| Kapazität Ader/Schirm bei 1 ft. (AES/EBU, DMX) [pF] | 27,1272 |
| Wellenwiderstand [O] | 0 |
| Wellenwiderstand (AES/EBU, DMX) [O] | 110 |
| Isolationswiderstand bei 1 km [GO] | 0 |
| Isolationswiderstand bei 1000 feet [GO] | 0 |
| Isolationswiderstand bei 1 km (AES/EBU, DMX) [GO] | 0,1 |
| Isolationswiderstand bei 1000 feet (AES/EBU, DMX) [GO] | 0,0305 |
| Leiterwiderstand bei 1 km [O] | 0 |
| Leiterwiderstand bei 1000 ft. [O] | 0 |
| Leiterwiderstand bei 1 km (power) [O] | 80 |
| Leiterwiderstand bei 1000 ft. (power) [O] | 24,384 |
| BPVo-Euroklasse | Fca |
