SC-Observer 1 HD
Video- & Powerkabel
Vorteile:
- 75 O Kabel und Stromleitung in einem Kabel
- Sehr langlebig und widerstandsfähig durch hoch wertigen PVC-Mantel
- Sehr gute Dämpfungswerte der 75 O Videoleitung
- Hervorragende Schirmung durch die Kombination von Cu-Geflecht und AL/PT-Folie
Anwendung:
- Ansteuerung von Überwachungs-Monitoren
- Studioinstallation und Festverlegung
Technische Daten:
- Artikelnummer: 600-2101
- Name: SC-Observer 1 HD
- EAN: 4049371003995
- Eigenschaften: Analog
- Eigenschaften: Digital 75 O
- Eigenschaften: SDI
- Eigenschaften: Unterwasserverlegung
- Eigenschaften: OFC hochreines Kupfer
- Einsatzgebiet: Installation
- Einsatzgebiet: Studio / Broadcast
- Einsatzgebiet: Mobiler Einsatz outdoor / indoor
- Anwendung: Video- & Powerkabel
- Farbe: schwarz
- Aufbau: [LI02YSC12Y0,60mm+3x0,75mm²]Y
- Aufbau (video): LI02YSC12Y0,60mm
- Aufbau (power): 3 x 0,75 mm²
- Mantelmaterial: S-PVC
- Mantel Ø: 9,00 mm
- Mantel Ø: 0.3543 "
- Mantel Ø (power): 0,00 mm
- Mantel Ø (power): 0 "
- Kanalanzahl (video): 1
- Kanalanzahl (power): 1
- Innenleiter (video): 1
- Innenleiter (power): 3
- Innenleiter (video): 0,28 mm²
- Innenleiter (video): 0.0004 sqin
- Innenleiter (power): 0,75 mm²
- Innenleiter (power): 0.0012 sqin
- Innenleiter Ø (video): 0,60 mm
- Innenleiter Ø (video): 0.0236 "
- Innenleiter Ø (power): 0,98 mm
- Innenleiter Ø (power): 0.0386 "
- AWG (video): 23
- AWG (power): 18
- Abschirmung (video): Cu-Geflecht + AL / PT-Folie
- Bedeckung, opt.: 100 %
- Cu-Litzen (video): 1
- Cu-Litze Ø (video): 0,60 mm
- Cu-Litze Ø (video): 0.0236 "
- Leiterisolationsmaterial (video): Gas Injected-PE
- Leiterisolation Ø (video): 2,80 mm
- Leiterisolation Ø (video): 0.1102 "
- Gewicht bei 1 m: 110 g
- Gewicht bei 1000 ft: 74.0208 lbs
- UV-Beständig: Ja
- Brandlast je m: 0,38 kWh
- Bauform: rund
- Aufmachung, VPE: als Meterware
- Temperatur min.: -20 °C
- Temperatur max.: 80 °C
- Breite: 9 mm
- Breite: 0.3543 "
- Höhe: 9 mm
- Höhe: 0.3543 "
- Kapazität Ader/Schirm bei 1m (video): 55 pF
- Kapazität Ader/Schirm bei 1 ft. (video): 16.764 pF
- Dämpfung bei 50 MHz (100m & 20° C): 7,3 dB
- Dämpfung bei 50 MHz (100 ft. & 20 °C / 68 °F): 2.225 dB
- Dämpfung bei 100 MHz (100m & 20° C): 10,8 dB
- Dämpfung bei 100 MHz (100 ft. & 20 °C / 68 °F): 3.2918 dB
- Dämpfung bei 200 MHz (100m & 20° C): 14,5 dB
- Dämpfung bei 200 MHz (100 ft. & 20 °C / 68 °F): 4.4196 dB
- Dämpfung bei 470 MHz (100m & 20° C): 22,7 dB
- Dämpfung bei 470 MHz (100 ft. & 20 °C / 68 °F): 6.919 dB
- Dämpfung bei 862 MHz (100m & 20° C): 31,1 dB
- Dämpfung bei 862 MHz (100 ft. & 20 °C / 68 °F): 9.4793 dB
- Dämpfung bei 1000 MHz (100m & 20° C): 33,6 dB
- Dämpfung bei 1000 MHz (100 ft. & 20 °C / 68 °F): 10.2413 dB
- Dämpfung bei 1485 MHz (100m & 20° C): 41,2 dB
- Dämpfung bei 1485 MHz (100 ft. & 20 °C / 68 °F): 12.5578 dB
- Dämpfung bei 1750 MHz (100m & 20° C): 45,5 dB
- Dämpfung bei 1750 MHz (100 ft. & 20 °C / 68 °F): 13.8684 dB
- Dämpfung bei 2150 MHz (100m & 20° C): 49,5 dB
- Dämpfung bei 2150 MHz (100 ft. & 20 °C / 68 °F): 15.0876 dB
- Wellenwiderstand (video): 75 O
- Leiterwiderstand bei 1 km: 62,2 O
- Leiterwiderstand bei 1000 ft.: 18.9586 O
- BPVo-Euroklasse: Fca
Wenn Kabel einmal heiraten...

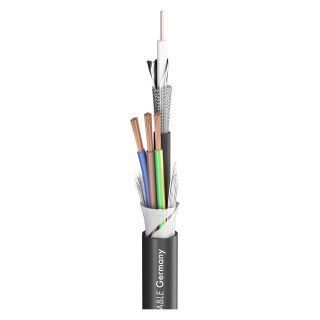

dann ist das eine konsequente Sache! Unzertrennlich liegen Videoleitung und Stromversorgung in einem Mantel vereint beieinander. Das SC-Observer 1 HD besteht aus einer hochwertigen 75 O Videoleitung, umseilt von einer Stromversorgung mit dem Adernquerschnitt von 3 x 0,75 mm² Durch diese Konstruktion ist es möglich Videosignale zu übertragen und gleichzeitig die Stromversorgung zum Monitor oder zur Kamera herzustellen. Das Kabel ist sehr flexibel, kälteresistent, robust und sehr einfach zu verarbeiten.
Vorteile:
- 75 O Kabel und Stromleitung in einem Kabel
- Sehr langlebig und widerstandsfähig durch hoch wertigen PVC-Mantel
- Sehr gute Dämpfungswerte der 75 O Videoleitung
- Hervorragende Schirmung durch die Kombination von Cu-Geflecht und AL/PT-Folie
Anwendung:
- Ansteuerung von Überwachungs-Monitoren
- Studioinstallation und Festverlegung
| Artikelnummer | 600-2101 |
| Name | SC-Observer 1 HD |
| EAN | 4049371003995 |
| Eigenschaften | SDI |
| Eigenschaften | Analog |
| Eigenschaften | Digital 75 O |
| Eigenschaften | Unterwasserverlegung |
| Eigenschaften | OFC hochreines Kupfer |
| Einsatzgebiet | Mobiler Einsatz outdoor / indoor |
| Einsatzgebiet | Installation |
| Einsatzgebiet | Studio / Broadcast |
| Anwendung | Video- & Powerkabel |
| Farbe | schwarz |
| Farbe detailliert | schwarz |
| Aufbau | [LI02YSC12Y0,60mm+3x0,75mm²]Y |
| Aufbau (video) | LI02YSC12Y0,60mm |
| Aufbau (power) | 3 x 0,75 mm² |
| Mantelmaterial | S-PVC |
| Mantel Ø [mm] | 9,00 |
| Mantel Ø (power) [mm] | 0,00 |
| Kanalanzahl (video) | 1 |
| Kanalanzahl (power) | 1 |
| Innenleiter (video) | 1 |
| Innenleiter (power) | 3 |
| Innenleiter (video) [mm²] | 0,28 |
| Innenleiter (power) [mm²] | 0,75 |
| Innenleiter Ø (video) [mm] | 0,60 |
| Innenleiter Ø (power) [mm] | 0,98 |
| AWG (video) | 23 |
| AWG (power) | 18 |
| Abschirmung (video) | Cu-Geflecht + AL / PT-Folie |
| Bedeckung, opt. [%] | 100 |
| Cu-Litzen (video) | 1 |
| Cu-Litze Ø (video) [mm] | 0,60 |
| Leiterisolationsmaterial (video) | Gas Injected-PE |
| Leiterisolation Ø (video) [mm] | 2,80 |
| Gewicht bei 1 m [g] | 110 |
| UV-Beständig | Ja |
| Brandlast je m [kWh] | 0,38 |
| Bauform | rund |
| Aufmachung, VPE | als Meterware |
| Temperatur min. [°C] | -20 |
| Temperatur max. [°C] | 80 |
| Breite [mm] | 9 |
| Höhe [mm] | 9 |
| Kapazität Ader/Schirm bei 1m (video) [pF] | 55 |
| Kapazität Ader/Schirm bei 1 ft. (video) [pF] | 16,764 |
| Dämpfung bei 50 MHz (100m & 20° C) [dB] | 7,3 |
| Dämpfung bei 50 MHz (100 ft. & 20 °C / 68 °F) [dB] | 2,225 |
| Dämpfung bei 100 MHz (100m & 20° C) [dB] | 10,8 |
| Dämpfung bei 100 MHz (100 ft. & 20 °C / 68 °F) [dB] | 3,2918 |
| Dämpfung bei 200 MHz (100m & 20° C) [dB] | 14,5 |
| Dämpfung bei 200 MHz (100 ft. & 20 °C / 68 °F) [dB] | 4,4196 |
| Dämpfung bei 470 MHz (100m & 20° C) [dB] | 22,7 |
| Dämpfung bei 470 MHz (100 ft. & 20 °C / 68 °F) [dB] | 6,919 |
| Dämpfung bei 862 MHz (100m & 20° C) [dB] | 31,1 |
| Dämpfung bei 862 MHz (100 ft. & 20 °C / 68 °F) [dB] | 9,4793 |
| Dämpfung bei 1000 MHz (100m & 20° C) [dB] | 33,6 |
| Dämpfung bei 1000 MHz (100 ft. & 20 °C / 68 °F) [dB] | 10,2413 |
| Dämpfung bei 1485 MHz (100m & 20° C) [dB] | 41,2 |
| Dämpfung bei 1485 MHz (100 ft. & 20 °C / 68 °F) [dB] | 12,5578 |
| Dämpfung bei 1750 MHz (100m & 20° C) [dB] | 45,5 |
| Dämpfung bei 1750 MHz (100 ft. & 20 °C / 68 °F) [dB] | 13,8684 |
| Dämpfung bei 2150 MHz (100m & 20° C) [dB] | 49,5 |
| Dämpfung bei 2150 MHz (100 ft. & 20 °C / 68 °F) [dB] | 15,0876 |
| Wellenwiderstand (video) [O] | 75 |
| Leiterwiderstand bei 1 km [O] | 62,2 |
| Leiterwiderstand bei 1000 ft. [O] | 18,9586 |
| BPVo-Euroklasse | Fca |
