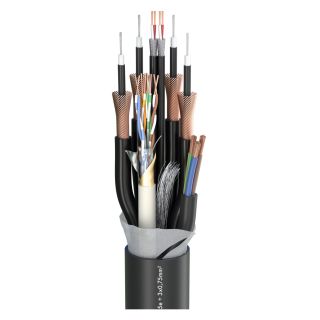

SC-TRICONE 241P
Hybridkabel
Vorteile:
- Kompakte All-in-One-Verkabelung in flexiblem Rundmantel
- Für sofortigen Einsatz auch in konfektionierter Ausführung lieferbar
- Hochwertige Einzelkomponenten mit geschirmten NF- und Instrumentenkabeln
Anwendung:
- Hochwertige Multicore-Verbindung für den anspruchsvollen Gitarristen
- Vollverdrahtung für Amps, Midi-komponenten, Effektboards
- Vielfältig einsetzbar für jegliche Art der Patch- oder Rack-Verkabelung
Technische Daten:
- Artikelnummer: 301-2413
- Name: SC-TRICONE 241P
- EAN: 4049371215718
- Eigenschaften: OFC hochreines Kupfer
- Eigenschaften: Analog
- Einsatzgebiet: Installation
- Einsatzgebiet: Bühne / live
- Einsatzgebiet: Mobiler Einsatz outdoor / indoor
- Anwendung: Hybridkabel
- Farbe: schwarz
- Aufbau (audio): (2LI2Y0,14mm²)CY
- Aufbau (power): 3 x 0,75 mm²
- Aufbau (network): LI2Y(ST) 4x2x0,14mm²/300MHz
- Aufbau (instrument): 4 x LI2Y(LS)DY1x0,22mm²
- Mantelmaterial: PVC
- Mantel Ø: 21,80 mm
- Mantel Ø: 0.8583 "
- Mantel Ø (audio): 3,80 mm
- Mantel Ø (audio): 0.1496 "
- Mantel Ø (power): 5,60 mm
- Mantel Ø (power): 0.2205 "
- Mantel Ø (network): 5,70 mm
- Mantel Ø (network): 0.2244 "
- Mantel Ø (instrument): 5,90 mm
- Mantel Ø (instrument): 0.2323 "
- Kanalanzahl (audio): 2
- Kanalanzahl (power): 1
- Kanalanzahl (network): 1
- Kanalanzahl (instrument): 1
- Innenleiter (audio): 2
- Innenleiter (power): 3
- Innenleiter (network): 8
- Innenleiter (instrument): 4
- Innenleiter (audio): 0,14 mm²
- Innenleiter (audio): 0.0002 sqin
- Innenleiter (power): 0,75 mm²
- Innenleiter (power): 0.0012 sqin
- Innenleiter (network): 0.0002 sqin
- Innenleiter (instrument): 0.0002 sqin
- Innenleiter (network): 0,14 mm²
- Innenleiter (instrument): 0,14 mm²
- Innenleiter Ø (audio): 0,42 mm
- Innenleiter Ø (audio): 0.0165 "
- Innenleiter Ø (power): 0,98 mm
- Innenleiter Ø (power): 0.0386 "
- Innenleiter Ø (network): 0,42 mm
- Innenleiter Ø (network): 0.0165 "
- AWG (audio): 26
- AWG (power): 18
- AWG (network): 26
- AWG (instrument): 24
- Abschirmung (audio): CU-Geflecht
- Abschirmung (network): AL / PT-Folie + Beilauflitze
- Abschirmung (instrument): Cu-Wendelschirm + Semiconductor
- Bedeckung, opt.: 100 %
- Cu-Litzen (audio): 18
- Cu-Litzen (network): 19
- Cu-Litzen (instrument): 28
- Cu-Litze Ø (audio): 0,10 mm
- Cu-Litze Ø (audio): 0.0039 "
- Cu-Litze Ø (network): 0,10 mm
- Cu-Litze Ø (network): 0.0039 "
- Cu-Litze Ø (instrument): 0,1 mm
- Cu-Litze Ø (instrument): 0.0039 "
- Leiterisolationsmaterial (audio): PE
- Leiterisolationsmaterial (instrument): Foam/Skin-PE
- Leiterisolation Ø (audio): 1,15 mm
- Leiterisolation Ø (audio): 0.0453 "
- Leiterisolation Ø (instrument): 1,80 mm
- Leiterisolation Ø (instrument): 0.0709 "
- Gewicht bei 1 m: 460 g
- Gewicht bei 1000 ft: 309.5414 lbs
- Brandlast je m: 3,4 kWh
- Bauform: rund
- Aufmachung, VPE: als Meterware
- CAT-Type: CAT.5e
- Temperatur min.: -15 °C
- Temperatur max.: 75 °C
- Breite: 21,8 mm
- Breite: 0.8583 "
- Höhe: 21,8 mm
- Höhe: 0.8583 "
- Kapazität Ader/Ader bei 1m (audio): 65 pF
- Kapazität Ader/Ader bei 1 ft. (audio): 19.812 pF
- Kapazität Ader/Ader bei 1m (network): 48 pF
- Kapazität Ader/Ader bei 1 ft. (network): 14.6304 pF
- Kapazität Ader/Schirm bei 1m (audio): 130 pF
- Kapazität Ader/Schirm bei 1 ft. (audio): 39.624 pF
- Kapazität Ader/Schirm bei 1m (instrument): 130 pF
- Kapazität Ader/Schirm bei 1 ft. (instrument): 39.624 pF
- Wellenwiderstand (network): 100 O
- Isolationswiderstand bei 1 km (audio): 1 GO
- Isolationswiderstand bei 1000 feet (audio): 0.3048 GO
- Isolationswiderstand bei 1 km (network): 5 GO
- Isolationswiderstand bei 1000 feet (network): 1.524 GO
- Isolationswiderstand bei 1 km (instrument): 1 GO
- Isolationswiderstand bei 1000 feet (instrument): 0.3048 GO
- Leiterwiderstand bei 1 km (audio): 135 O
- Leiterwiderstand bei 1000 ft. (audio): 41.148 O
- Leiterwiderstand bei 1 km (network): 142 O
- Leiterwiderstand bei 1000 ft. (network): 43.2816 O
- Leiterwiderstand bei 1 km (instrument): 90 O
- Leiterwiderstand bei 1000 ft. (instrument): 27.432 O
- Verzögerungsdifferenz max. (Skew): 480 ns @ 100 MHz/100 m
- BPVo-Euroklasse: Fca
Two-Four-One - das Rundum-Sorglos-Paket...
für Gitarristen zur Realisierung der 4-Kabel-Methode und weiteren Features. Das SC-TRICONE 241P ist die perfekte Verbindung zwischen Instrumenten, Amp, Effektgerät und Midi-Equipment. Es besteht aus vier vollwertigen, doppelt geschirmten Instrumentenleitungen, ideal für Effekt-Send/-Return-Verbindung vor dem Verstärker, Effekt-Send/-Return zwischen Vorverstärker und Endstufe. Dazu stehen zwei symmetrische Leitungen für die Verbindung von Midi-Signalen, Effekt-Send/-Return bzw. als Amp-Umschaltung zur Verfügung. Zusätzlich bietet das SC-TRICONE 241P eine Netzwerkleitung CAT.5e, welche normalerweise für das Umschalten von Steuergeräten verwendet und mit RJ45-Verbindern ausgestattet wird. Abgerundet wird das Paket durch ein Netzkabel mit einem Aderquerschnitt von 3 x 0,75 mm² , für die Stromversorgung des Effektboards.
Vorteile:
- Kompakte All-in-One-Verkabelung in flexiblem Rundmantel
- Für sofortigen Einsatz auch in konfektionierter Ausführung lieferbar
- Hochwertige Einzelkomponenten mit geschirmten NF- und Instrumentenkabeln
Anwendung:
- Hochwertige Multicore-Verbindung für den anspruchsvollen Gitarristen
- Vollverdrahtung für Amps, Midi-komponenten, Effektboards
- Vielfältig einsetzbar für jegliche Art der Patch- oder Rack-Verkabelung
| Artikelnummer | 301-2413 |
| Name | SC-TRICONE 241P |
| EAN | 4049371215718 |
| Eigenschaften | OFC hochreines Kupfer |
| Eigenschaften | Analog |
| Einsatzgebiet | Mobiler Einsatz outdoor / indoor |
| Einsatzgebiet | Bühne / live |
| Einsatzgebiet | Installation |
| Anwendung | Hybridkabel |
| Farbe | schwarz |
| Farbe detailliert | schwarz |
| Aufbau (audio) | (2LI2Y0,14mm²)CY |
| Aufbau (power) | 3 x 0,75 mm² |
| Aufbau (network) | LI2Y(ST) 4x2x0,14mm²/300MHz |
| Aufbau (instrument) | 4 x LI2Y(LS)DY1x0,22mm² |
| Mantelmaterial | PVC |
| Mantel Ø [mm] | 21,80 |
| Mantel Ø (audio) [mm] | 3,80 |
| Mantel Ø (power) [mm] | 5,60 |
| Mantel Ø (network) [mm] | 5,70 |
| Mantel Ø (instrument) [mm] | 5,90 |
| Kanalanzahl (audio) | 2 |
| Kanalanzahl (power) | 1 |
| Kanalanzahl (network) | 1 |
| Kanalanzahl (instrument) | 1 |
| Innenleiter (audio) | 2 |
| Innenleiter (power) | 3 |
| Innenleiter (network) | 8 |
| Innenleiter (instrument) | 4 |
| Innenleiter (audio) [mm²] | 0,14 |
| Innenleiter (power) [mm²] | 0,75 |
| Innenleiter (network) [mm²] | 0,14 |
| Innenleiter (instrument) [mm²] | 0,14 |
| Innenleiter Ø (audio) [mm] | 0,42 |
| Innenleiter Ø (power) [mm] | 0,98 |
| Innenleiter Ø (network) [mm] | 0,42 |
| AWG (audio) | 26 |
| AWG (power) | 18 |
| AWG (network) | 26 |
| AWG (instrument) | 24 |
| Abschirmung (audio) | CU-Geflecht |
| Abschirmung (network) | AL / PT-Folie + Beilauflitze |
| Abschirmung (instrument) | Cu-Wendelschirm + Semiconductor |
| Bedeckung, opt. [%] | 100 |
| Cu-Litzen (audio) | 18 |
| Cu-Litzen (network) | 19 |
| Cu-Litzen (instrument) | 28 |
| Cu-Litze Ø (audio) [mm] | 0,10 |
| Cu-Litze Ø (network) [mm] | 0,10 |
| Cu-Litze Ø (instrument) [mm] | 0,1 |
| Leiterisolationsmaterial (audio) | PE |
| Leiterisolationsmaterial (instrument) | Foam/Skin-PE |
| Leiterisolation Ø (audio) [mm] | 1,15 |
| Leiterisolation Ø (instrument) [mm] | 1,80 |
| Gewicht bei 1 m [g] | 460 |
| Brandlast je m [kWh] | 3,4 |
| Bauform | rund |
| Aufmachung, VPE | als Meterware |
| CAT-Type | CAT.5e |
| Temperatur min. [°C] | -15 |
| Temperatur max. [°C] | 75 |
| Breite [mm] | 21,8 |
| Höhe [mm] | 21,8 |
| Kapazität Ader/Ader bei 1m (audio) [pF] | 65 |
| Kapazität Ader/Ader bei 1 ft. (audio) [pF] | 19,812 |
| Kapazität Ader/Ader bei 1m (network) [pF] | 48 |
| Kapazität Ader/Ader bei 1 ft. (network) [pF] | 14,6304 |
| Kapazität Ader/Schirm bei 1m (audio) [pF] | 130 |
| Kapazität Ader/Schirm bei 1 ft. (audio) [pF] | 39,624 |
| Kapazität Ader/Schirm bei 1m (instrument) [pF] | 130 |
| Kapazität Ader/Schirm bei 1 ft. (instrument) [pF] | 39,624 |
| Wellenwiderstand (network) [O] | 100 |
| Isolationswiderstand bei 1 km (audio) [GO] | 1 |
| Isolationswiderstand bei 1000 feet (audio) [GO] | 0,3048 |
| Isolationswiderstand bei 1 km (network) [GO] | 5 |
| Isolationswiderstand bei 1000 feet (network) [GO] | 1,524 |
| Isolationswiderstand bei 1 km (instrument) [GO] | 1 |
| Isolationswiderstand bei 1000 feet (instrument) [GO] | 0,3048 |
| Leiterwiderstand bei 1 km (audio) [O] | 135 |
| Leiterwiderstand bei 1000 ft. (audio) [O] | 41,148 |
| Leiterwiderstand bei 1 km (network) [O] | 142 |
| Leiterwiderstand bei 1000 ft. (network) [O] | 43,2816 |
| Leiterwiderstand bei 1 km (instrument) [O] | 90 |
| Leiterwiderstand bei 1000 ft. (instrument) [O] | 27,432 |
| Verzögerungsdifferenz max. (Skew) | 480 ns @ 100 MHz/100 m |
| BPVo-Euroklasse | Fca |
