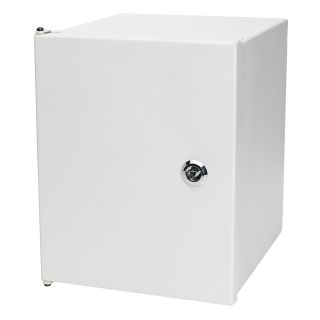

SYSBOARD Modulares Wandgehäuse für SYSBOXX-Module, Breite: 237 mm, Höhe: 298 mm, lichtgrau, RAL 7035
Technische Daten:
- Artikelnummer: SYSBOARD18
- EAN: 4049371017626
- Marke: SYSBOARD
- Art: Modulares Wandgehäuse
- Farbe: grau
- Farbe detailliert: lichtgrau, RAL 7035
- Gewicht: 4,95 kg
- Gewicht: 10.9129 lbs
- Zugehörigkeit: SYSBOXX-Module
- Breite: 237 mm
- Breite: 9.3307 "
- Höhe: 298 mm
- Höhe: 11.7323 "
- Tiefe: 255 mm
- RAL-Ton: 7035
Das modulare Wandgehäuse SYSBOARD18 ermöglicht die Installation klassischer Versatzkästen mit SYSBOXX-Komponenten. Es glänzt durch eine verschließbare Tür mit einer um 100 m rückverlagerten Montageebene für die Frontbleche. Dadurch kann trotz geschlossener Tür auch ein Multipinstecker gesteckt bleiben.
Im Gehäuseboden befindet sich eine Öffnung von 154 x 30 mm. Hier kann entweder die mitgelieferte Leitungsdurchführungsbürste, sodass Leitungen auch im geschlossenen Zustand herausgeführt werden können, oder die mitgelieferte Blechabdeckung montiert werden.
Die Tür ist variabel im Anschlag, d.h. sie kann links oder rechts montiert werden, und mit einem Vierkant-Schloss ausgestattet (Schlüssel wird mitgeliefert), das optional auch gegen einen Blättechen-Zylinder getauscht werden kann (bitte Bestellnr. SYSBOARD-ZYL angeben).
Die mitgelieferten Montagewinkel erlauben drei verschiedene Einbaupositionen: „Auf-Wand“ oder „Unterputz“ in zwei verschiedenen Einbautiefen.
Das SYSBOARD18 kann auf einer Breite von 6 Breiteneinheiten und einer Höhe von 3 x 2 Höheneinheiten, d.h. auf insgesamt 18 Breiteneinheiten mit 2HE-SYSBOXX-Frontblechen individuell bestückt werden; so sind z.B. bis zu 48 XLR-TYP-D-Einbaustecker möglich.
Die rück- und unterseitigen Öffnungen für die Leitungseinführungen können ebenfalls mit SYSBOXX-Frontblechen - auf einer Breite von je 6 BE (9.5“) - versehen werden.
Die Frontbleche werden mit gewindefurchenden Senk-Schrauben M2,5 befestigt. Diese bitte gesondert mitbestellen.
Um die rück- und unterseitigen Öffnungen zu schließen, bitte entsprechende Abdeckplatten mitbestellen. (Bestellnr. SYFB26-L)
Bei geschlossener Tür und montiertem Bodenblech wird die Schutzart IP44 erreicht.
Standardfarben: RAL 7035 (lichtgrau) sowie RAL 7016 (anthrazit). Andere gängige RAL Farben gegen Aufpreis lieferbar.
Lieferumfang:
SYSBOARD18 Gehäuse
Leitungsdurchführungsbürste
Blindabdeckung für Leitungsdurchführung
2 x Befestigungswinkel
8 x S-G4010 Schraube für Befestigungswinkel
3 x S-M2962 Schraube für Bürste/Blindabdeckung inkl. S-T3,0X00I-AB Stoppmuttern
1 x SYSBOXX-Erdungsset
1 x 4Kant-Schlüssel
