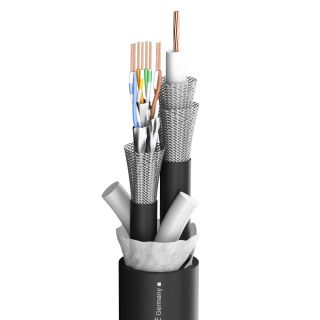

TRANSIT MC 1001 HD; 1 x 1,06/4,80; S-PVC flammwidrig Ø 19,50 mm; Schwarz

TRANSIT MC 1001 HD; 1 x 1,06/4,80; S-PVC flammwidrig Ø 19,50 mm; Schwarz

Artikelnummer: 600-1001
EAN: 4049371362320
HAN: 600-1001
Kategorie: Meterware Video

TRANSIT MC 1001 HD 1 x 1,06/4,80 S-PVC flammwidrig Ø 19,50 mm Schwarz -

17,91 €

exkl. 19% USt. ,

Bitte beachten Sie den Mindestbestellwert von 50 EUR.

Muss bestellt werden. Ab Bestellung lieferbar in 14 Tagen.
Lieferzeit: ca. 3 Wochen (DE - Ausland abweichend)

Beschreibung
Frage zum Artikel

TRANSIT MC 1001 HD

Technische Daten:
- Artikelnummer: 600-1001
- Name: TRANSIT MC 1001 HD
- EAN: 4049371362320
- Farbe: Schwarz
- Aufbau: [(02YSCCH1.2L/4.8)+(S/FTP4x2xAWG23/7)]Y
- Aufbau (video): (02YCCH1.2L/4.8)
- Aufbau (network): (S/FTP4x2xAWG23/7)
- Mantelmaterial: S-PVC flammwidrig
- Mantelmaterial (video): PUR
- Mantelmaterial (network): PUR
- Mantel Ø: 19,50 mm
- Mantel Ø: 0.7677 "
- Mantel Ø (video): 7,10 mm
- Mantel Ø (video): 0.2795 "
- Mantel Ø (network): 8,50 mm
- Mantel Ø (network): 0.3346 "
- Kanalanzahl (video): 1
- Kanalanzahl (network): 4
- Innenleiter (video): 1
- Innenleiter (network): 2
- Innenleiter (video): 0,88 mm²
- Innenleiter (video): 0.0014 sqin
- Innenleiter (network): 0.0004 sqin
- Innenleiter (network): 0,26 mm²
- Innenleiter Ø (video): 1,06 mm
- Innenleiter Ø (video): 0.0417 "
- AWG (video): 18
- AWG (network): 23
- Abschirmung (video): 2 x Cu-Geflecht verzinnt
- Abschirmung (network): Cu-Geflecht verzinnt + AL/PT-Folie je Adernpaar
- Bedeckung, opt.: 100 %
- Cu-Litzen (video): 7
- Cu-Litzen (network): 7
- Cu-Litze Ø (video): 0,40 mm
- Cu-Litze Ø (video): 0.0157 "
- Cu-Litze Ø (network): 0,22 mm
- Cu-Litze Ø (network): 0.0087 "
- Leiterisolationsmaterial (video): Foam/Skin-PE
- Leiterisolation Ø (video): 4,80 mm
- Leiterisolation Ø (video): 0.189 "
- Gewicht bei 1 m: 398 g
- Gewicht bei 1000 ft: 141.3124 lbs
- Brandlast je m: 1,52 kWh
- Aufmachung, VPE: als Meterware
- Temperatur min.: -20 °C
- Temperatur max.: 70 °C
- Kapazität Ader/Schirm bei 1m (video): 53 pF
- Kapazität Ader/Schirm bei 1 ft. (video): 16.1544 pF
- Dämpfung bei 200 MHz (100m & 20° C): 9,4 dB
- Dämpfung bei 200 MHz (100 ft. & 20 °C / 68 °F): 2.8651 dB
- Dämpfung bei 470 MHz (100m & 20° C): 14,7 dB
- Dämpfung bei 470 MHz (100 ft. & 20 °C / 68 °F): 4.4806 dB
- Dämpfung bei 862 MHz (100m & 20° C): 20,4 dB
- Dämpfung bei 862 MHz (100 ft. & 20 °C / 68 °F): 6.2179 dB
- Dämpfung bei 1000 MHz (100m & 20° C): 21,9 dB
- Dämpfung bei 1000 MHz (100 ft. & 20 °C / 68 °F): 6.6751 dB
- Dämpfung bei 1485 MHz (100m & 20° C): 27,2 dB
- Dämpfung bei 1485 MHz (100 ft. & 20 °C / 68 °F): 8.2906 dB
- Dämpfung bei 1750 MHz (100m & 20° C): 29,9 dB
- Dämpfung bei 1750 MHz (100 ft. & 20 °C / 68 °F): 9.1135 dB
- Dämpfung bei 2150 MHz (100m & 20° C): 33,5 dB
- Dämpfung bei 2150 MHz (100 ft. & 20 °C / 68 °F): 10.2108 dB
- Dämpfung bei 3000 MHz (100m & 20° C): 40,8 dB
- Dämpfung bei 3000 MHz (100 ft. & 20 °C / 68 °F): 12.4358 dB
- Wellenwiderstand (video): 75 O
- Wellenwiderstand (network): 100 O
- BPVo-Euroklasse: Fca

Artikelnummer	600-1001
Name	TRANSIT MC 1001 HD
EAN	4049371362320
Farbe	Schwarz
Aufbau	[(02YSCCH1.2L/4.8)+(S/FTP4x2xAWG23/7)]Y
Aufbau (video)	(02YCCH1.2L/4.8)
Aufbau (network)	(S/FTP4x2xAWG23/7)
Mantelmaterial	S-PVC flammwidrig
Mantelmaterial (video)	PUR
Mantelmaterial (network)	PUR
Mantel Ø [mm]	19,50
Mantel Ø (video) [mm]	7,10
Mantel Ø (network) [mm]	8,50
Kanalanzahl (video)	1
Kanalanzahl (network)	4
Innenleiter (video)	1
Innenleiter (network)	2
Innenleiter (video) [mm²]	0,88
Innenleiter (network) [mm²]	0,26
Innenleiter Ø (video) [mm]	1,06
AWG (video)	18
AWG (network)	23
Abschirmung (video)	2 x Cu-Geflecht verzinnt
Abschirmung (network)	Cu-Geflecht verzinnt + AL/PT-Folie je Adernpaar
Bedeckung, opt. [%]	100
Cu-Litzen (video)	7
Cu-Litzen (network)	7
Cu-Litze Ø (video) [mm]	0,40
Cu-Litze Ø (network) [mm]	0,22
Leiterisolationsmaterial (video)	Foam/Skin-PE
Leiterisolation Ø (video) [mm]	4,80
Gewicht bei 1 m [g]	398
Brandlast je m [kWh]	1,52
Aufmachung, VPE	als Meterware
Temperatur min. [°C]	-20
Temperatur max. [°C]	70
Kapazität Ader/Schirm bei 1m (video) [pF]	53
Kapazität Ader/Schirm bei 1 ft. (video) [pF]	16,1544
Dämpfung bei 200 MHz (100m & 20° C) [dB]	9,4
Dämpfung bei 200 MHz (100 ft. & 20 °C / 68 °F) [dB]	2,8651
Dämpfung bei 470 MHz (100m & 20° C) [dB]	14,7
Dämpfung bei 470 MHz (100 ft. & 20 °C / 68 °F) [dB]	4,4806
Dämpfung bei 862 MHz (100m & 20° C) [dB]	20,4
Dämpfung bei 862 MHz (100 ft. & 20 °C / 68 °F) [dB]	6,2179
Dämpfung bei 1000 MHz (100m & 20° C) [dB]	21,9
Dämpfung bei 1000 MHz (100 ft. & 20 °C / 68 °F) [dB]	6,6751
Dämpfung bei 1485 MHz (100m & 20° C) [dB]	27,2
Dämpfung bei 1485 MHz (100 ft. & 20 °C / 68 °F) [dB]	8,2906
Dämpfung bei 1750 MHz (100m & 20° C) [dB]	29,9
Dämpfung bei 1750 MHz (100 ft. & 20 °C / 68 °F) [dB]	9,1135
Dämpfung bei 2150 MHz (100m & 20° C) [dB]	33,5
Dämpfung bei 2150 MHz (100 ft. & 20 °C / 68 °F) [dB]	10,2108
Dämpfung bei 3000 MHz (100m & 20° C) [dB]	40,8
Dämpfung bei 3000 MHz (100 ft. & 20 °C / 68 °F) [dB]	12,4358
Wellenwiderstand (video) [O]	75
Wellenwiderstand (network) [O]	100
BPVo-Euroklasse	Fca

Datenblatt 600-1001
