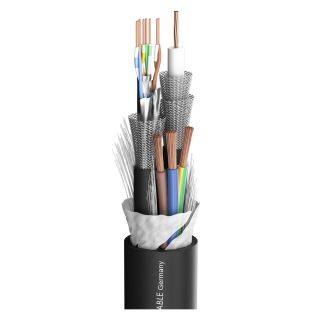

TRANSIT MC 1031 HD
Hybridkabel
Vorteile:
- 10 Gbit-fähige Netzwerk-, Strom- und HD-SDI-konforme Videoübertragung in einem Kabel
- Hervorragende Schirmung
- Niedrige Dämpfungswerte für Long-Distance-Übertragungen in HD
- Kompakt im Durchmesser
- Flexibel und gut trommelbar
Anwendung:
- Digitale HD-SDI Long-Distance-Übertragung inklusive Digital-Audio-Network und Stromversorgung
- Ideal für Ü-Wagen-Einsatz, Sport-Events und Großveranstaltungen
- Installation (Broadcast, Studio, Konferenzräume, Gebäudetechnik)
Technische Daten:
- Artikelnummer: 600-1031
- Name: TRANSIT MC 1031 HD
- EAN: 4049371244053
- Anwendung: Hybridkabel
- Farbe: schwarz
- Aufbau: [(02YSCCH1,2/4,8)+(SFTP4x2xAWG23/1)+3LIY2,5mm²]Y
- Aufbau (video): (02YSCCH1,2/4,8)
- Aufbau (power): 3LIY2,5mm²
- Aufbau (network): SFTP4x2xAWG23/1
- Mantelmaterial: FR-PVC
- Mantelmaterial (video): PUR
- Mantelmaterial (network): PVC
- Mantel Ø: 19,90 mm
- Mantel Ø: 0.7835 "
- Mantel Ø (video): 7,10 mm
- Mantel Ø (video): 0.2795 "
- Mantel Ø (network): 8,00 mm
- Mantel Ø (network): 0.315 "
- Innenleiter (video): 1
- Innenleiter (power): 3
- Innenleiter (network): 8
- Innenleiter (video): 0,88 mm²
- Innenleiter (video): 0.0014 sqin
- Innenleiter (power): 2,50 mm²
- Innenleiter (power): 0.0039 sqin
- Innenleiter Ø (video): 1,06 mm
- Innenleiter Ø (video): 0.0417 "
- Innenleiter Ø (network): 0,57 mm
- Innenleiter Ø (network): 0.0224 "
- AWG (video): 18
- AWG (network): 23
- Abschirmung (video): 2 x Cu-Geflecht verzinnt
- Abschirmung (network): Cu-Geflecht verzinnt + AL / PT-Folie je Adernpaar
- Cu-Litzen (video): 7
- Cu-Litzen (network): 1
- Cu-Litze Ø (video): 0,40 mm
- Cu-Litze Ø (video): 0.0157 "
- Cu-Litze Ø (network): 0,57 mm
- Cu-Litze Ø (network): 0.0224 "
- Leiterisolationsmaterial (video): Foam / Skin-PE
- Leiterisolation Ø (video): 4,80 mm
- Leiterisolation Ø (video): 0.189 "
- Gewicht bei 1 m: 460 g
- Gewicht bei 1000 ft: 291.5072 lbs
- UV-Beständig: Ja
- Bauform: rund
- CAT-Type: CAT.7
- Temperatur min.: -20 °C
- Temperatur max.: 75 °C
- Breite: 19,9 mm
- Breite: 0.7835 "
- Höhe: 19,9 mm
- Höhe: 0.7835 "
- Kapazität Ader/Schirm bei 1m (video): 53 pF
- Kapazität Ader/Schirm bei 1 ft. (video): 16.1544 pF
- Dämpfung bei 200 MHz (100m & 20° C): 9,4 dB
- Dämpfung bei 200 MHz (100 ft. & 20 °C / 68 °F): 2.8651 dB
- Dämpfung bei 470 MHz (100m & 20° C): 14,7 dB
- Dämpfung bei 470 MHz (100 ft. & 20 °C / 68 °F): 4.4806 dB
- Dämpfung bei 862 MHz (100m & 20° C): 20,4 dB
- Dämpfung bei 862 MHz (100 ft. & 20 °C / 68 °F): 6.2179 dB
- Dämpfung bei 1000 MHz (100m & 20° C): 21,9 dB
- Dämpfung bei 1000 MHz (100 ft. & 20 °C / 68 °F): 6.6751 dB
- Dämpfung bei 1485 MHz (100m & 20° C): 27,2 dB
- Dämpfung bei 1485 MHz (100 ft. & 20 °C / 68 °F): 8.2906 dB
- Dämpfung bei 1750 MHz (100m & 20° C): 29,9 dB
- Dämpfung bei 1750 MHz (100 ft. & 20 °C / 68 °F): 9.1135 dB
- Dämpfung bei 2150 MHz (100m & 20° C): 33,5 dB
- Dämpfung bei 2150 MHz (100 ft. & 20 °C / 68 °F): 10.2108 dB
- Dämpfung bei 3000 MHz (100m & 20° C): 40,8 dB
- Dämpfung bei 3000 MHz (100 ft. & 20 °C / 68 °F): 12.4358 dB
- Wellenwiderstand (video): 75 O
- Wellenwiderstand (network): 100 O
- BPVo-Euroklasse: Fca
Eine gute Dreierkette
ist immer bestens auf alle Fälle, wie zum Beispiel einen Konter, vorbereitet. Genau wie bei unserem Hybridkabel TRANSIT MC 1031 HD, das ideal ausgerüstet ist für die Einsatzfälle HD-Bild, Stromversorgung und LAN bzw. Steuersignal. Viele Video-/Netzwerk-/Strom-Hybridkabel sind zu fragil, als dass man diese gut trommeln, biegen oder stark belasten könnte. Da muss man sich etwas Besonderes einfallen lassen, wie wir es beim neuen TRANSIT MC 1031 HD getan haben. In diesem Kabel werden unser doppelt geschirmtes Videokabel VECTOR DZ PUR, unser robustes MERCATOR CAT.7 und eine 3 x 2,5 mm² Netzleitung in einem flexiblen, flammwidrigen Spezial-PVC-Mantel so kombiniert, dass eine problemlose Übertragung auch über 100 m gewährleistet ist. Auch bei besonderen Widrigkeiten, wie Hitze, Kälte und starker Beanspruchung
Vorteile:
- 10 Gbit-fähige Netzwerk-, Strom- und HD-SDI-konforme Videoübertragung in einem Kabel
- Hervorragende Schirmung
- Niedrige Dämpfungswerte für Long-Distance-Übertragungen in HD
- Kompakt im Durchmesser
- Flexibel und gut trommelbar
Anwendung:
- Digitale HD-SDI Long-Distance-Übertragung inklusive Digital-Audio-Network und Stromversorgung
- Ideal für Ü-Wagen-Einsatz, Sport-Events und Großveranstaltungen
- Installation (Broadcast, Studio, Konferenzräume, Gebäudetechnik)
| Artikelnummer | 600-1031 |
| Name | TRANSIT MC 1031 HD |
| EAN | 4049371244053 |
| Anwendung | Hybridkabel |
| Farbe | schwarz |
| Farbe detailliert | schwarz |
| Aufbau | [(02YSCCH1,2/4,8)+(SFTP4x2xAWG23/1)+3LIY2,5mm²]Y |
| Aufbau (video) | (02YSCCH1,2/4,8) |
| Aufbau (power) | 3LIY2,5mm² |
| Aufbau (network) | SFTP4x2xAWG23/1 |
| Mantelmaterial | FR-PVC |
| Mantelmaterial (video) | PUR |
| Mantelmaterial (network) | PVC |
| Mantel Ø [mm] | 19,90 |
| Mantel Ø (video) [mm] | 7,10 |
| Mantel Ø (network) [mm] | 8,00 |
| Innenleiter (video) | 1 |
| Innenleiter (power) | 3 |
| Innenleiter (network) | 8 |
| Innenleiter (video) [mm²] | 0,88 |
| Innenleiter (power) [mm²] | 2,50 |
| Innenleiter Ø (video) [mm] | 1,06 |
| Innenleiter Ø (network) [mm] | 0,57 |
| AWG (video) | 18 |
| AWG (network) | 23 |
| Abschirmung (video) | 2 x Cu-Geflecht verzinnt |
| Abschirmung (network) | Cu-Geflecht verzinnt + AL / PT-Folie je Adernpaar |
| Cu-Litzen (video) | 7 |
| Cu-Litzen (network) | 1 |
| Cu-Litze Ø (video) [mm] | 0,40 |
| Cu-Litze Ø (network) [mm] | 0,57 |
| Leiterisolationsmaterial (video) | Foam / Skin-PE |
| Leiterisolation Ø (video) [mm] | 4,80 |
| Gewicht bei 1 m [g] | 460 |
| UV-Beständig | Ja |
| Bauform | rund |
| CAT-Type | CAT.7 |
| Temperatur min. [°C] | -20 |
| Temperatur max. [°C] | 75 |
| Breite [mm] | 19,9 |
| Höhe [mm] | 19,9 |
| Kapazität Ader/Schirm bei 1m (video) [pF] | 53 |
| Kapazität Ader/Schirm bei 1 ft. (video) [pF] | 16,1544 |
| Dämpfung bei 200 MHz (100m & 20° C) [dB] | 9,4 |
| Dämpfung bei 200 MHz (100 ft. & 20 °C / 68 °F) [dB] | 2,8651 |
| Dämpfung bei 470 MHz (100m & 20° C) [dB] | 14,7 |
| Dämpfung bei 470 MHz (100 ft. & 20 °C / 68 °F) [dB] | 4,4806 |
| Dämpfung bei 862 MHz (100m & 20° C) [dB] | 20,4 |
| Dämpfung bei 862 MHz (100 ft. & 20 °C / 68 °F) [dB] | 6,2179 |
| Dämpfung bei 1000 MHz (100m & 20° C) [dB] | 21,9 |
| Dämpfung bei 1000 MHz (100 ft. & 20 °C / 68 °F) [dB] | 6,6751 |
| Dämpfung bei 1485 MHz (100m & 20° C) [dB] | 27,2 |
| Dämpfung bei 1485 MHz (100 ft. & 20 °C / 68 °F) [dB] | 8,2906 |
| Dämpfung bei 1750 MHz (100m & 20° C) [dB] | 29,9 |
| Dämpfung bei 1750 MHz (100 ft. & 20 °C / 68 °F) [dB] | 9,1135 |
| Dämpfung bei 2150 MHz (100m & 20° C) [dB] | 33,5 |
| Dämpfung bei 2150 MHz (100 ft. & 20 °C / 68 °F) [dB] | 10,2108 |
| Dämpfung bei 3000 MHz (100m & 20° C) [dB] | 40,8 |
| Dämpfung bei 3000 MHz (100 ft. & 20 °C / 68 °F) [dB] | 12,4358 |
| Wellenwiderstand (video) [O] | 75 |
| Wellenwiderstand (network) [O] | 100 |
| BPVo-Euroklasse | Fca |
