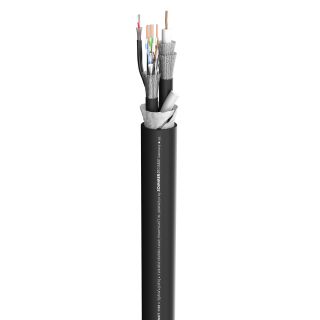

TRANSIT MC 1101 UHD-SDI
Vorteile:
- HighSpeed-Netzwerk- sowie Audio und UHD-SDI-konforme Videoübertragung in einem Kabel
- Hervorragende Schirmung, robuste, wetterfeste Konstruktion
- Niedrigste Dämpfungswerte für Long-Distance-Übertragungen
Anwendung:
- Ideal für Ü-Wagen-Einsatz bei Sport-Events und Großveranstaltungen
- Verbindung von UHD-Monitoren, Regiepulten, Broadcast-Kameras in- und outdoor
Technische Daten:
- Artikelnummer: 600-2811-01
- Name: TRANSIT MC 1101 UHD-SDI
- EAN: 4049371375450
- Farbe: Schwarz
- Aufbau (audio): (2LI2Y0,14mm²)DY
- Aufbau (video): (02YCCH1.2L/4.8)
- Aufbau (network): (S/FTP4x2xAWG23/7)
- Mantelmaterial: PUR
- Mantelmaterial (audio): PVC
- Mantelmaterial (video): PUR
- Mantelmaterial (network): PUR
- Mantel Ø: 19,60 mm
- Mantel Ø: 0.7717 "
- Mantel Ø (audio): 3,50 mm
- Mantel Ø (audio): 0.1378 "
- Mantel Ø (video): 7,00 mm
- Mantel Ø (video): 0.2756 "
- Mantel Ø (network): 8,50 mm
- Mantel Ø (network): 0.3346 "
- Kanalanzahl (audio): 1
- Kanalanzahl (video): 1
- Kanalanzahl (network): 4
- Innenleiter (audio): 2
- Innenleiter (video): 1
- Innenleiter (network): 2
- Innenleiter (audio): 0,14 mm²
- Innenleiter (audio): 0.0002 sqin
- Innenleiter (video): 0,88 mm²
- Innenleiter (video): 0.0014 sqin
- Innenleiter (network): 0.0004 sqin
- Innenleiter (network): 0,26 mm²
- Innenleiter Ø (audio): 0,44 mm
- Innenleiter Ø (audio): 0.0173 "
- Innenleiter Ø (video): 1,96 mm
- Innenleiter Ø (video): 0.0772 "
- AWG (audio): 26
- AWG (video): 18
- AWG (network): 23
- Abschirmung (audio): Cu-Wendel, verzinnt
- Abschirmung (video): 2 x Cu-Geflecht verzinnt
- Abschirmung (network): Cu-Geflecht verzinnt + AL/PT-Folie je Adernpaar
- Bedeckung, opt.: 100 %
- Cu-Litzen (audio): 19
- Cu-Litzen (video): 7
- Cu-Litzen (network): 7
- Cu-Litze Ø (audio): 0,10 mm
- Cu-Litze Ø (audio): 0.0039 "
- Cu-Litze Ø (video): 0,40 mm
- Cu-Litze Ø (video): 0.0157 "
- Cu-Litze Ø (network): 0,22 mm
- Cu-Litze Ø (network): 0.0087 "
- Leiterisolationsmaterial (video): Foam/Skin-PE
- Leiterisolation Ø (video): 4,80 mm
- Leiterisolation Ø (video): 0.189 "
- Gewicht bei 1 m: 352.4 g
- Aufmachung, VPE: als Meterware
- CAT-Type: CAT.7
- Temperatur min.: -20 °C
- Temperatur max.: 70 °C
- Höhe: 19,6 mm
- Höhe: 0.7717 "
- Kapazität Ader/Ader bei 1m (audio): 44 pF
- Kapazität Ader/Ader bei 1 ft. (audio): 13.4112 pF
- Kapazität Ader/Ader bei 1m (network): 44 pF
- Kapazität Ader/Ader bei 1 ft. (network): 13.4112 pF
- Kapazität Ader/Schirm bei 1m (audio): 80 pF
- Kapazität Ader/Schirm bei 1 ft. (audio): 24.384 pF
- Kapazität Ader/Schirm bei 1m (video): 53 pF
- Kapazität Ader/Schirm bei 1 ft. (video): 16.1544 pF
- Dämpfung bei 200 MHz (100m & 20° C): 9,5 dB
- Dämpfung bei 200 MHz (100 ft. & 20 °C / 68 °F): 2.8956 dB
- Dämpfung bei 470 MHz (100m & 20° C): 15 dB
- Dämpfung bei 470 MHz (100 ft. & 20 °C / 68 °F): 4.572 dB
- Dämpfung bei 862 MHz (100m & 20° C): 20,6 dB
- Dämpfung bei 862 MHz (100 ft. & 20 °C / 68 °F): 6.2789 dB
- Dämpfung bei 1000 MHz (100m & 20° C): 22,4 dB
- Dämpfung bei 1000 MHz (100 ft. & 20 °C / 68 °F): 6.8275 dB
- Dämpfung bei 1485 MHz (100m & 20° C): 27,7 dB
- Dämpfung bei 1485 MHz (100 ft. & 20 °C / 68 °F): 8.443 dB
- Dämpfung bei 1750 MHz (100m & 20° C): 30 dB
- Dämpfung bei 1750 MHz (100 ft. & 20 °C / 68 °F): 9.144 dB
- Dämpfung bei 2150 MHz (100m & 20° C): 33,5 dB
- Dämpfung bei 2150 MHz (100 ft. & 20 °C / 68 °F): 10.2108 dB
- Dämpfung bei 3000 MHz (100m & 20° C): 41,2 dB
- Dämpfung bei 3000 MHz (100 ft. & 20 °C / 68 °F): 12.5578 dB
- Wellenwiderstand (audio): 110 O
- Wellenwiderstand (video): 75 O
- Wellenwiderstand (network): 100 O
- Isolationswiderstand bei 1 km (audio): 1 GO
- Isolationswiderstand bei 1000 feet (audio): 0.3048 GO
- Isolationswiderstand bei 1 km (video): 1 GO
- Isolationswiderstand bei 1000 feet (video): 0.3048 GO
- Isolationswiderstand bei 1 km (network): 5 GO
- Isolationswiderstand bei 1000 feet (network): 1.524 GO
- Leiterwiderstand bei 1 km (audio): 129 O
- Leiterwiderstand bei 1000 ft. (audio): 39.3192 O
- Leiterwiderstand bei 1 km (video): 20 O
- Leiterwiderstand bei 1000 ft. (video): 6.096 O
- Leiterwiderstand bei 1 km (network): 72 O
- Leiterwiderstand bei 1000 ft. (network): 21.9456 O
- Alte Artikelnummer: 999-0001-316-5
- BPVo-Euroklasse: Fca
Der mediale Triathlon
kann hier mit unseren Toprunnern der Disziplinen Bild-, Daten- und Ton praktiziert werden. So sind Sie für Ihren Wettkampf bei der Langstreckenübertragung von UHD-SDI Signalen inkl. Audio und HighSpeed-Netzwerk (CAT.7 AWG23) bzw. Steuersignalen bestens vorbereitet. Damit Sie auch sicher über die Outdoor-Zielgeraden kommen, haben wir das Leistungspaket mit einem kerbfesten, wetterbeständigen, trommelbaren PUR-Mantel ausgerüstet. Wir wünschen Ihnen hiermit einen Podestplatz im nächsten Contest.
Vorteile:
- HighSpeed-Netzwerk- sowie Audio und UHD-SDI-konforme Videoübertragung in einem Kabel
- Hervorragende Schirmung, robuste, wetterfeste Konstruktion
- Niedrigste Dämpfungswerte für Long-Distance-Übertragungen
Anwendung:
- Ideal für Ü-Wagen-Einsatz bei Sport-Events und Großveranstaltungen
- Verbindung von UHD-Monitoren, Regiepulten, Broadcast-Kameras in- und outdoor
| Artikelnummer | 600-2811-01 |
| Name | TRANSIT MC 1101 UHD-SDI |
| EAN | 4049371375450 |
| Farbe | Schwarz |
| Aufbau (audio) | (2LI2Y0,14mm²)DY |
| Aufbau (video) | (02YCCH1.2L/4.8) |
| Aufbau (network) | (S/FTP4x2xAWG23/7) |
| Mantelmaterial | PUR |
| Mantelmaterial (audio) | PVC |
| Mantelmaterial (video) | PUR |
| Mantelmaterial (network) | PUR |
| Mantel Ø [mm] | 19,60 |
| Mantel Ø (audio) [mm] | 3,50 |
| Mantel Ø (video) [mm] | 7,00 |
| Mantel Ø (network) [mm] | 8,50 |
| Kanalanzahl (audio) | 1 |
| Kanalanzahl (video) | 1 |
| Kanalanzahl (network) | 4 |
| Innenleiter (audio) | 2 |
| Innenleiter (video) | 1 |
| Innenleiter (network) | 2 |
| Innenleiter (audio) [mm²] | 0,14 |
| Innenleiter (video) [mm²] | 0,88 |
| Innenleiter (network) [mm²] | 0,26 |
| Innenleiter Ø (audio) [mm] | 0,44 |
| Innenleiter Ø (video) [mm] | 1,96 |
| AWG (audio) | 26 |
| AWG (video) | 18 |
| AWG (network) | 23 |
| Abschirmung (audio) | Cu-Wendel, verzinnt |
| Abschirmung (video) | 2 x Cu-Geflecht verzinnt |
| Abschirmung (network) | Cu-Geflecht verzinnt + AL/PT-Folie je Adernpaar |
| Bedeckung, opt. [%] | 100 |
| Cu-Litzen (audio) | 19 |
| Cu-Litzen (video) | 7 |
| Cu-Litzen (network) | 7 |
| Cu-Litze Ø (audio) [mm] | 0,10 |
| Cu-Litze Ø (video) [mm] | 0,40 |
| Cu-Litze Ø (network) [mm] | 0,22 |
| Leiterisolationsmaterial (video) | Foam/Skin-PE |
| Leiterisolation Ø (video) [mm] | 4,80 |
| Gewicht bei 1 m [g] | 352.4 |
| Aufmachung, VPE | als Meterware |
| CAT-Type | CAT.7 |
| Temperatur min. [°C] | -20 |
| Temperatur max. [°C] | 70 |
| Höhe [mm] | 19,6 |
| Kapazität Ader/Ader bei 1m (audio) [pF] | 44 |
| Kapazität Ader/Ader bei 1 ft. (audio) [pF] | 13,4112 |
| Kapazität Ader/Ader bei 1m (network) [pF] | 44 |
| Kapazität Ader/Ader bei 1 ft. (network) [pF] | 13,4112 |
| Kapazität Ader/Schirm bei 1m (audio) [pF] | 80 |
| Kapazität Ader/Schirm bei 1 ft. (audio) [pF] | 24,384 |
| Kapazität Ader/Schirm bei 1m (video) [pF] | 53 |
| Kapazität Ader/Schirm bei 1 ft. (video) [pF] | 16,1544 |
| Dämpfung bei 200 MHz (100m & 20° C) [dB] | 9,5 |
| Dämpfung bei 200 MHz (100 ft. & 20 °C / 68 °F) [dB] | 2,8956 |
| Dämpfung bei 470 MHz (100m & 20° C) [dB] | 15 |
| Dämpfung bei 470 MHz (100 ft. & 20 °C / 68 °F) [dB] | 4,572 |
| Dämpfung bei 862 MHz (100m & 20° C) [dB] | 20,6 |
| Dämpfung bei 862 MHz (100 ft. & 20 °C / 68 °F) [dB] | 6,2789 |
| Dämpfung bei 1000 MHz (100m & 20° C) [dB] | 22,4 |
| Dämpfung bei 1000 MHz (100 ft. & 20 °C / 68 °F) [dB] | 6,8275 |
| Dämpfung bei 1485 MHz (100m & 20° C) [dB] | 27,7 |
| Dämpfung bei 1485 MHz (100 ft. & 20 °C / 68 °F) [dB] | 8,443 |
| Dämpfung bei 1750 MHz (100m & 20° C) [dB] | 30 |
| Dämpfung bei 1750 MHz (100 ft. & 20 °C / 68 °F) [dB] | 9,144 |
| Dämpfung bei 2150 MHz (100m & 20° C) [dB] | 33,5 |
| Dämpfung bei 2150 MHz (100 ft. & 20 °C / 68 °F) [dB] | 10,2108 |
| Dämpfung bei 3000 MHz (100m & 20° C) [dB] | 41,2 |
| Dämpfung bei 3000 MHz (100 ft. & 20 °C / 68 °F) [dB] | 12,5578 |
| Wellenwiderstand (audio) [O] | 110 |
| Wellenwiderstand (video) [O] | 75 |
| Wellenwiderstand (network) [O] | 100 |
| Isolationswiderstand bei 1 km (audio) [GO] | 1 |
| Isolationswiderstand bei 1000 feet (audio) [GO] | 0,3048 |
| Isolationswiderstand bei 1 km (video) [GO] | 1 |
| Isolationswiderstand bei 1000 feet (video) [GO] | 0,3048 |
| Isolationswiderstand bei 1 km (network) [GO] | 5 |
| Isolationswiderstand bei 1000 feet (network) [GO] | 1,524 |
| Leiterwiderstand bei 1 km (audio) [O] | 129 |
| Leiterwiderstand bei 1000 ft. (audio) [O] | 39,3192 |
| Leiterwiderstand bei 1 km (video) [O] | 20 |
| Leiterwiderstand bei 1000 ft. (video) [O] | 6,096 |
| Leiterwiderstand bei 1 km (network) [O] | 72 |
| Leiterwiderstand bei 1000 ft. (network) [O] | 21,9456 |
| Alte Artikelnummer | 999-0001-316-5 |
| BPVo-Euroklasse | Fca |
