TRANSIT MC 2030 HD
Video- & Powerkabel
Vorteile:
- Stromund- HD-SDI-konforme Videoübertragung in einem Kabel
- Hervorragende Schirmung
- Niedrige Dämpfungswerte für Long Distance Übertragungen in HD
- Kompakt im Durchmesser
- Flexibel und gut trommelbar
Anwendung:
- Digitale HDSDI LongDistanceÜbertragung inklusive Stromversorgung
- Ideal für Ü-WagenEinsatz, SportEvents und Großveranstaltungen
- Installation (Broadcast, Studio, Konferenzräume, Gebäudetechnik)
Technische Daten:
- Artikelnummer: 600-2031
- Name: TRANSIT MC 2030 HD
- EAN: 4049371301183
- Marke: Sommer cable
- Eigenschaften: FRNC flammwidrig
- Eigenschaften: PUR Master Blend
- Eigenschaften: OFC hochreines Kupfer
- Eigenschaften: SDI/HD-SDI
- Eigenschaften: Analog
- Eigenschaften: Digital 75 O
- Einsatzgebiet: Mobiler Einsatz outdoor / indoor
- Einsatzgebiet: Studio / Broadcast
- Einsatzgebiet: Installation
- Anwendung: Video- & Powerkabel
- Farbe: schwarz
- Aufbau: [2x(02YSCCH1.2L/4.8) +(3LIY1,5mm²)]Y
- Aufbau (video): 2x(02YSCCH1.2L/4.8)
- Aufbau (power): (3LIY1,5mm²)
- Mantelmaterial: PMB
- Mantelmaterial (video): PVC
- Mantelmaterial (power): PVC
- Mantel Ø: 18,80 mm
- Mantel Ø: 0.7402 "
- Mantel Ø (audio): 0.1024 "
- Mantel Ø (video): 7,10 mm
- Mantel Ø (video): 0.2795 "
- Mantel Ø (power): 6,70 mm
- Mantel Ø (power): 0.2638 "
- Mantel Ø (control): 0.0866 "
- Kanalanzahl (video): 2
- Kanalanzahl (power): 1
- Innenleiter (video): 2
- Innenleiter (power): 3
- Innenleiter (audio): 0.0002 sqin
- Innenleiter (video): 0,88 mm²
- Innenleiter (video): 0.0014 sqin
- Innenleiter (power): 1,50 mm²
- Innenleiter (power): 0.0023 sqin
- Innenleiter (control): 0.0012 sqin
- Innenleiter Ø (video): 1,20 mm
- Innenleiter Ø (video): 0.0472 "
- Innenleiter Ø (power): 1,06 mm
- Innenleiter Ø (power): 0.0417 "
- AWG (video): 18
- Abschirmung (video): 2 x Cu-Geflecht verzinnt
- Cu-Litzen (video): 7
- Cu-Litzen (power): 30
- Cu-Litze Ø (audio): 0.0039 "
- Cu-Litze Ø (video): 0,40 mm
- Cu-Litze Ø (video): 0.0157 "
- Cu-Litze Ø (power): 0,25 mm
- Cu-Litze Ø (power): 0.0098 "
- Cu-Litze Ø (control): 0.0059 "
- Leiterisolationsmaterial (video): Foam / Skin-PE
- Leiterisolation Ø (video): 4,80 mm
- Leiterisolation Ø (video): 0.189 "
- Gewicht bei 1 m: 397.2 g
- Gewicht bei 1000 ft: 329.7288 lbs
- UV-Beständig: Ja
- Bauform: rund
- Temperatur min.: -20 °C
- Temperatur max.: 75 °C
- Max. Übertragungslänge (3G-SDI): 150 m
- Max. Übertragungslänge (3G-SDI): 492.126 ft
- Max. Übertragungslänge (6G-SDI): 60 m
- Max. Übertragungslänge (6G-SDI): 196.8504 ft
- Breite: 18,8 mm
- Breite: 0.7402 "
- Höhe: 18,8 mm
- Höhe: 0.7402 "
- Kapazität Ader/Schirm bei 1m (video): 53 pF
- Kapazität Ader/Schirm bei 1 ft. (video): 16.1544 pF
- Dämpfung bei 50 MHz (100 ft. & 20 °C / 68 °F): 1.4021 dB
- Dämpfung bei 200 MHz (100m & 20° C): 9,4 dB
- Dämpfung bei 200 MHz (100 ft. & 20 °C / 68 °F): 2.8651 dB
- Dämpfung bei 470 MHz (100m & 20° C): 14,7 dB
- Dämpfung bei 470 MHz (100 ft. & 20 °C / 68 °F): 4.4806 dB
- Dämpfung bei 862 MHz (100m & 20° C): 20,4 dB
- Dämpfung bei 862 MHz (100 ft. & 20 °C / 68 °F): 6.2179 dB
- Dämpfung bei 1000 MHz (100m & 20° C): 21,9 dB
- Dämpfung bei 1000 MHz (100 ft. & 20 °C / 68 °F): 6.6751 dB
- Dämpfung bei 1485 MHz (100m & 20° C): 27,2 dB
- Dämpfung bei 1485 MHz (100 ft. & 20 °C / 68 °F): 8.2906 dB
- Dämpfung bei 1750 MHz (100m & 20° C): 29,9 dB
- Dämpfung bei 1750 MHz (100 ft. & 20 °C / 68 °F): 9.1135 dB
- Dämpfung bei 2150 MHz (100m & 20° C): 33,5 dB
- Dämpfung bei 2150 MHz (100 ft. & 20 °C / 68 °F): 10.2108 dB
- Dämpfung bei 3000 MHz (100m & 20° C): 40,8 dB
- Dämpfung bei 3000 MHz (100 ft. & 20 °C / 68 °F): 12.4358 dB
- Wellenwiderstand (video): 75 O
- Erhältlich seit: V07.0
- Alte Artikelnummer: 999-0001-310
- BPVo-Euroklasse: Fca
Das HD-Broadcastkabel...
mit 2 x HDVideo und 3x1,5 Power nehmen wir aufgrund der häufigen Anfragen vieler Sendeanstalten in unser Standardsortiment auf.

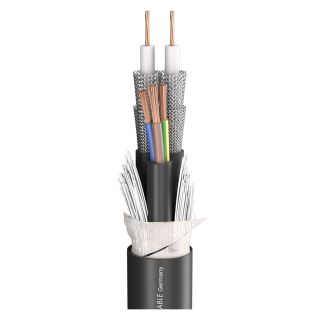

Im Transit 2030 HD werden zwei unserer doppelt geschirmten Videokabel VECTOR 1.2/4.8 DZ Highflex und eine 3 x 1,5 mm² Powerleitung in einem trommelbaren, flexiblen PUR-Masterblend-Mantel so kombiniert, dass eine problemlose HD-Signalübertragung auch über 100 m gewährleistet ist - auch bei besonderen Widrigkeiten, wie Hitze, Kälte und starker Beanspruchung.
Vorteile:
- Stromund- HD-SDI-konforme Videoübertragung in einem Kabel
- Hervorragende Schirmung
- Niedrige Dämpfungswerte für Long Distance Übertragungen in HD
- Kompakt im Durchmesser
- Flexibel und gut trommelbar
Anwendung:
- Digitale HDSDI LongDistanceÜbertragung inklusive Stromversorgung
- Ideal für Ü-WagenEinsatz, SportEvents und Großveranstaltungen
- Installation (Broadcast, Studio, Konferenzräume, Gebäudetechnik)
| Artikelnummer | 600-2031 |
| Name | TRANSIT MC 2030 HD |
| EAN | 4049371301183 |
| Marke | Sommer cable |
| Eigenschaften | Digital 75 O |
| Eigenschaften | FRNC flammwidrig |
| Eigenschaften | SDI/HD-SDI |
| Eigenschaften | Analog |
| Eigenschaften | OFC hochreines Kupfer |
| Eigenschaften | PUR Master Blend |
| Einsatzgebiet | Studio / Broadcast |
| Einsatzgebiet | Installation |
| Einsatzgebiet | Mobiler Einsatz outdoor / indoor |
| Anwendung | Video- & Powerkabel |
| Farbe | schwarz |
| Aufbau | [2x(02YSCCH1.2L/4.8) +(3LIY1,5mm²)]Y |
| Aufbau (video) | 2x(02YSCCH1.2L/4.8) |
| Aufbau (power) | (3LIY1,5mm²) |
| Mantelmaterial | PMB |
| Mantelmaterial (video) | PVC |
| Mantelmaterial (power) | PVC |
| Mantel Ø [mm] | 18,80 |
| Mantel Ø (video) [mm] | 7,10 |
| Mantel Ø (power) [mm] | 6,70 |
| Kanalanzahl (video) | 2 |
| Kanalanzahl (power) | 1 |
| Innenleiter (video) | 2 |
| Innenleiter (power) | 3 |
| Innenleiter (video) [mm²] | 0,88 |
| Innenleiter (power) [mm²] | 1,50 |
| Innenleiter Ø (video) [mm] | 1,20 |
| Innenleiter Ø (power) [mm] | 1,06 |
| AWG (video) | 18 |
| Abschirmung (video) | 2 x Cu-Geflecht verzinnt |
| Cu-Litzen (video) | 7 |
| Cu-Litzen (power) | 30 |
| Cu-Litze Ø (video) [mm] | 0,40 |
| Cu-Litze Ø (power) [mm] | 0,25 |
| Leiterisolationsmaterial (video) | Foam / Skin-PE |
| Leiterisolation Ø (video) [mm] | 4,80 |
| Gewicht bei 1 m [g] | 397.2 |
| UV-Beständig | Ja |
| Bauform | rund |
| Temperatur min. [°C] | -20 |
| Temperatur max. [°C] | 75 |
| Max. Übertragungslänge (SMPTE 2081, 6G) [m] | 0 |
| Breite [mm] | 18,8 |
| Höhe [mm] | 18,8 |
| Kapazität Ader/Schirm bei 1m (video) [pF] | 53 |
| Kapazität Ader/Schirm bei 1 ft. (video) [pF] | 16,1544 |
| Dämpfung bei 50 MHz (100 ft. & 20 °C / 68 °F) [dB] | 1,4021 |
| Dämpfung bei 200 MHz (100m & 20° C) [dB] | 9,4 |
| Dämpfung bei 200 MHz (100 ft. & 20 °C / 68 °F) [dB] | 2,8651 |
| Dämpfung bei 470 MHz (100m & 20° C) [dB] | 14,7 |
| Dämpfung bei 470 MHz (100 ft. & 20 °C / 68 °F) [dB] | 4,4806 |
| Dämpfung bei 862 MHz (100m & 20° C) [dB] | 20,4 |
| Dämpfung bei 862 MHz (100 ft. & 20 °C / 68 °F) [dB] | 6,2179 |
| Dämpfung bei 1000 MHz (100m & 20° C) [dB] | 21,9 |
| Dämpfung bei 1000 MHz (100 ft. & 20 °C / 68 °F) [dB] | 6,6751 |
| Dämpfung bei 1485 MHz (100m & 20° C) [dB] | 27,2 |
| Dämpfung bei 1485 MHz (100 ft. & 20 °C / 68 °F) [dB] | 8,2906 |
| Dämpfung bei 1750 MHz (100m & 20° C) [dB] | 29,9 |
| Dämpfung bei 1750 MHz (100 ft. & 20 °C / 68 °F) [dB] | 9,1135 |
| Dämpfung bei 2150 MHz (100m & 20° C) [dB] | 33,5 |
| Dämpfung bei 2150 MHz (100 ft. & 20 °C / 68 °F) [dB] | 10,2108 |
| Dämpfung bei 3000 MHz (100m & 20° C) [dB] | 40,8 |
| Dämpfung bei 3000 MHz (100 ft. & 20 °C / 68 °F) [dB] | 12,4358 |
| Wellenwiderstand (video) [O] | 75 |
| Erhältlich seit | V07.0 |
| Alte Artikelnummer | 999-0001-310 |
| BPVo-Euroklasse | Fca |
