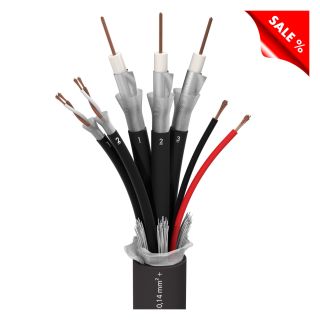

TRANSIT MC 3202 HD
Vorteile:
- Kompaktes?Hybridkabel?für?3?x?UHD-Video?(BNC),?2?x?digital Audio?(XLR?3-pol)?und?Kamerastromversorgung?(z.B.?XLR?4-pol)
- Niedrige?Dämpfungswerte?für?Long?Distance?Übertragungen
- 3?in?1-Kabel,?flexibel?und?gut?trommelbar?für?den?robusten Einsatz
Anwendung:
- Kombikabel?für?UHD-Kameras,?UHD-Monitore?usw.
- Digitale?UHD-SDI?Übertragung?inkl.?Digital-Audio?und?Strom
- Ü-Wagen-Einsatz,?Sport-Events?und?Live-Großveranstaltungen
- Installation?(Broadcast,?Studio,?Conference)
Technische Daten:
- Artikelnummer: 600-3202
- Name: TRANSIT MC 3202 HD
- EAN: 4049371268905
- Marke: Sommer cable
- Eigenschaften: Analog
- Eigenschaften: Digital 75 O
- Eigenschaften: SDI/HD-SDI
- Eigenschaften: 6G-SDI
- Eigenschaften: 3G-SDI
- Eigenschaften: OFC hochreines Kupfer
- Einsatzgebiet: Studio / Broadcast
- Einsatzgebiet: Installation
- Einsatzgebiet: Mobiler Einsatz outdoor / indoor
- Farbe: schwarz
- Aufbau: 3x1.2L/5.0+2x(2x0,14mm²)+2x0,75mm²
- Aufbau (audio): 2x(2x0,14mm²)
- Aufbau (video): 3x1.2L/5.0
- Aufbau (control): 2x0,75mm²
- Mantelmaterial: PVC
- Mantel Ø: 20,90 mm
- Mantel Ø: 0.8228 "
- Mantel Ø (audio): 2,60 mm
- Mantel Ø (audio): 0.1024 "
- Mantel Ø (video): 6,95 mm
- Mantel Ø (video): 0.2736 "
- Mantel Ø (control): 2,20 mm
- Mantel Ø (control): 0.0866 "
- Kanalanzahl (audio): 2
- Innenleiter (audio): 2
- Innenleiter (video): 3
- Innenleiter (control): 2
- Innenleiter (audio): 0,14 mm²
- Innenleiter (audio): 0.0002 sqin
- Innenleiter (video): 0,88 mm²
- Innenleiter (video): 0.0014 sqin
- Innenleiter (control): 0,75 mm²
- Innenleiter (control): 0.0012 sqin
- Innenleiter Ø (video): 1,06 mm
- Innenleiter Ø (video): 0.0417 "
- AWG (audio): 26
- AWG (video): 18
- AWG (control): 18
- Cu-Litzen (audio): 18
- Cu-Litzen (video): 7
- Cu-Litzen (control): 42
- Cu-Litze Ø (audio): 0,10 mm
- Cu-Litze Ø (audio): 0.0039 "
- Cu-Litze Ø (video): 0,40 mm
- Cu-Litze Ø (video): 0.0157 "
- Cu-Litze Ø (control): 0,15 mm
- Cu-Litze Ø (control): 0.0059 "
- Leiterisolationsmaterial (video): Foam / Skin-PE
- Leiterisolation Ø (video): 4,80 mm
- Leiterisolation Ø (video): 0.189 "
- Gewicht bei 1 m: 450 g
- Gewicht bei 1000 ft: 302.8122 lbs
- Bauform: rund
- Verkürzungsfaktor: 0,8
- Temperatur min.: -20 °C
- Temperatur max.: 70 °C
- Breite: 20,9 mm
- Breite: 0.8228 "
- Höhe: 20,9 mm
- Höhe: 0.8228 "
- Kapazität Ader/Schirm bei 1m (video): 52 pF
- Kapazität Ader/Schirm bei 1 ft. (video): 15.8496 pF
- Dämpfung bei 50 MHz (100m & 20° C): 4,6 dB
- Dämpfung bei 50 MHz (100 ft. & 20 °C / 68 °F): 1.4021 dB
- Dämpfung bei 200 MHz (100m & 20° C): 9,4 dB
- Dämpfung bei 200 MHz (100 ft. & 20 °C / 68 °F): 2.8651 dB
- Dämpfung bei 470 MHz (100m & 20° C): 14,7 dB
- Dämpfung bei 470 MHz (100 ft. & 20 °C / 68 °F): 4.4806 dB
- Dämpfung bei 862 MHz (100m & 20° C): 20,4 dB
- Dämpfung bei 862 MHz (100 ft. & 20 °C / 68 °F): 6.2179 dB
- Dämpfung bei 1000 MHz (100m & 20° C): 21,9 dB
- Dämpfung bei 1000 MHz (100 ft. & 20 °C / 68 °F): 6.6751 dB
- Dämpfung bei 1485 MHz (100m & 20° C): 27,2 dB
- Dämpfung bei 1485 MHz (100 ft. & 20 °C / 68 °F): 8.2906 dB
- Dämpfung bei 1750 MHz (100m & 20° C): 29,9 dB
- Dämpfung bei 1750 MHz (100 ft. & 20 °C / 68 °F): 9.1135 dB
- Dämpfung bei 2150 MHz (100m & 20° C): 33,5 dB
- Dämpfung bei 2150 MHz (100 ft. & 20 °C / 68 °F): 10.2108 dB
- Dämpfung bei 3000 MHz (100m & 20° C): 40,8 dB
- Dämpfung bei 3000 MHz (100 ft. & 20 °C / 68 °F): 12.4358 dB
- BPVo-Euroklasse: Fca
Das Zauberwort Ultra HD…
ist?in?vieler?Munde.?Die?Ultra?High?Definition?Formate?UHD-1?mit?4K?(3840?x?2160p)?und?8K?(7680?x?4320p)?lösen?mehr?und?mehr?den?Full-HD-Standard?(1080p)?ab.?Diese?vielfach?höheren?Auflösungen?sind?auch?für?die?Broadcast-Produktionsgeräte,?wie?z.B.?Kameras,?Monitore,?Schnittpulte?und?deren?Anschluss-?und Übertragungstechnik?eine?Herausforderung.?Grund?für?uns,?neben?unseren?Fiberoptic-Kombileitungen?die?neue?kompakte?UHD-SDI-Hybridleitung?mit?3 x 1.2/5.0 (UHD-Video), 2 x 2 x 0,14 mm² (AES-EBU/Audio) und 2 x 0,75 mm² Control?zu?entwickeln.?
Das?TRANSIT MC 3202 HD?gibt?es?auch?anschlussfertig?in?Ihrer?Wunschlänge.?Nähere?Infos finden Sie im?Kapitel?Konfektionierte?Kabel. Max.?Übertragungslängen?-?siehe?Shop.?Fiberoptische?Kamera-Kombikabel?finden?Sie?unter?der?Rubrik?Meterware?-?Diverse.
Vorteile:
- Kompaktes?Hybridkabel?für?3?x?UHD-Video?(BNC),?2?x?digital Audio?(XLR?3-pol)?und?Kamerastromversorgung?(z.B.?XLR?4-pol)
- Niedrige?Dämpfungswerte?für?Long?Distance?Übertragungen
- 3?in?1-Kabel,?flexibel?und?gut?trommelbar?für?den?robusten Einsatz
Anwendung:
- Kombikabel?für?UHD-Kameras,?UHD-Monitore?usw.
- Digitale?UHD-SDI?Übertragung?inkl.?Digital-Audio?und?Strom
- Ü-Wagen-Einsatz,?Sport-Events?und?Live-Großveranstaltungen
- Installation?(Broadcast,?Studio,?Conference)
| Artikelnummer | 600-3202 |
| Name | TRANSIT MC 3202 HD |
| EAN | 4049371268905 |
| Marke | Sommer cable |
| Eigenschaften | OFC hochreines Kupfer |
| Eigenschaften | Analog |
| Eigenschaften | 6G-SDI |
| Eigenschaften | SDI/HD-SDI |
| Eigenschaften | 3G-SDI |
| Eigenschaften | Digital 75 O |
| Einsatzgebiet | Mobiler Einsatz outdoor / indoor |
| Einsatzgebiet | Installation |
| Einsatzgebiet | Studio / Broadcast |
| Farbe | schwarz |
| Farbe detailliert | schwarz |
| Aufbau | 3x1.2L/5.0+2x(2x0,14mm²)+2x0,75mm² |
| Aufbau (audio) | 2x(2x0,14mm²) |
| Aufbau (video) | 3x1.2L/5.0 |
| Aufbau (control) | 2x0,75mm² |
| Mantelmaterial | PVC |
| Mantel Ø [mm] | 20,90 |
| Mantel Ø (audio) [mm] | 2,60 |
| Mantel Ø (video) [mm] | 6,95 |
| Mantel Ø (control) [mm] | 2,20 |
| Kanalanzahl (audio) | 2 |
| Innenleiter (audio) | 2 |
| Innenleiter (video) | 3 |
| Innenleiter (control) | 2 |
| Innenleiter (audio) [mm²] | 0,14 |
| Innenleiter (video) [mm²] | 0,88 |
| Innenleiter (control) [mm²] | 0,75 |
| Innenleiter Ø (video) [mm] | 1,06 |
| AWG (audio) | 26 |
| AWG (video) | 18 |
| AWG (control) | 18 |
| Cu-Litzen (audio) | 18 |
| Cu-Litzen (video) | 7 |
| Cu-Litzen (control) | 42 |
| Cu-Litze Ø (audio) [mm] | 0,10 |
| Cu-Litze Ø (video) [mm] | 0,40 |
| Cu-Litze Ø (control) [mm] | 0,15 |
| Leiterisolationsmaterial (video) | Foam / Skin-PE |
| Leiterisolation Ø (video) [mm] | 4,80 |
| Gewicht bei 1 m [g] | 450 |
| Bauform | rund |
| Verkürzungsfaktor | 0,8 |
| Temperatur min. [°C] | -20 |
| Temperatur max. [°C] | 70 |
| Breite [mm] | 20,9 |
| Höhe [mm] | 20,9 |
| Kapazität Ader/Schirm bei 1m (video) [pF] | 52 |
| Kapazität Ader/Schirm bei 1 ft. (video) [pF] | 15,8496 |
| Dämpfung bei 50 MHz (100m & 20° C) [dB] | 4,6 |
| Dämpfung bei 50 MHz (100 ft. & 20 °C / 68 °F) [dB] | 1,4021 |
| Dämpfung bei 200 MHz (100m & 20° C) [dB] | 9,4 |
| Dämpfung bei 200 MHz (100 ft. & 20 °C / 68 °F) [dB] | 2,8651 |
| Dämpfung bei 470 MHz (100m & 20° C) [dB] | 14,7 |
| Dämpfung bei 470 MHz (100 ft. & 20 °C / 68 °F) [dB] | 4,4806 |
| Dämpfung bei 862 MHz (100m & 20° C) [dB] | 20,4 |
| Dämpfung bei 862 MHz (100 ft. & 20 °C / 68 °F) [dB] | 6,2179 |
| Dämpfung bei 1000 MHz (100m & 20° C) [dB] | 21,9 |
| Dämpfung bei 1000 MHz (100 ft. & 20 °C / 68 °F) [dB] | 6,6751 |
| Dämpfung bei 1485 MHz (100m & 20° C) [dB] | 27,2 |
| Dämpfung bei 1485 MHz (100 ft. & 20 °C / 68 °F) [dB] | 8,2906 |
| Dämpfung bei 1750 MHz (100m & 20° C) [dB] | 29,9 |
| Dämpfung bei 1750 MHz (100 ft. & 20 °C / 68 °F) [dB] | 9,1135 |
| Dämpfung bei 2150 MHz (100m & 20° C) [dB] | 33,5 |
| Dämpfung bei 2150 MHz (100 ft. & 20 °C / 68 °F) [dB] | 10,2108 |
| Dämpfung bei 3000 MHz (100m & 20° C) [dB] | 40,8 |
| Dämpfung bei 3000 MHz (100 ft. & 20 °C / 68 °F) [dB] | 12,4358 |
| BPVo-Euroklasse | Fca |
