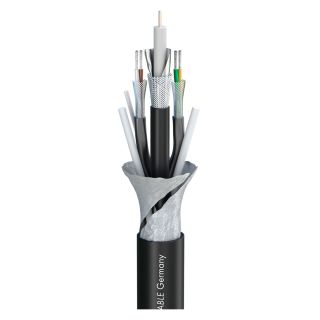

Transit MC 120 HD
Hybridkabel
Vorteile:
- HD-SDI Video 75 O + Audio
- Sehr kompakt und flexibel
- Einfach zu verarbeiten
Anwendung:
- Verbindung von Überwachungsmonitoren, Kameras, Schnittpulten
- Zur Installation (Studio, Theater, Gebäudetechnik)
- Im Außenbereich
Technische Daten:
- Artikelnummer: 600-0791
- Name: Transit MC 120 HD
- EAN: 4049371352192
- Eigenschaften: OFC hochreines Kupfer
- Eigenschaften: Digital 75 O
- Eigenschaften: SDI
- Eigenschaften: Analog
- Eigenschaften: HDTV
- Einsatzgebiet: ELA 100 V
- Einsatzgebiet: Mobiler Einsatz outdoor / indoor
- Einsatzgebiet: Installation
- Einsatzgebiet: Studio / Broadcast
- Anwendung: Hybridkabel
- Farbe: schwarz
- Aufbau: [2LI2Y0,6(ST)CY+2(2LIY0,14mm²)(ST)DY]Y
- Aufbau (audio): 2(2LIY0,14mm²)(ST)DY
- Aufbau (video): 2LI2Y0,6(ST)CY
- Mantelmaterial: TPE
- Mantel Ø: 10,00 mm
- Mantel Ø: 0.3937 "
- Mantel Ø (audio): 3,10 mm
- Mantel Ø (audio): 0.122 "
- Mantel Ø (video): 4,20 mm
- Mantel Ø (video): 0.1654 "
- Kanalanzahl (audio): 2
- Kanalanzahl (video): 1
- Innenleiter (audio): 2
- Innenleiter (video): 1
- Innenleiter (audio): 0,14 mm²
- Innenleiter (audio): 0.0002 sqin
- Innenleiter Ø (audio): 0,42 mm
- Innenleiter Ø (audio): 0.0165 "
- Innenleiter Ø (video): 0,60 mm
- Innenleiter Ø (video): 0.0236 "
- AWG (audio): 26
- AWG (video): 23
- Abschirmung (audio): Cu-Wendel, verzinnt
- Abschirmung (video): Cu-Geflecht verzinnt + AL / PT-Folie
- Bedeckung, opt.: 100 %
- Cu-Litzen (audio): 18
- Cu-Litze Ø (audio): 0,10 mm
- Cu-Litze Ø (audio): 0.0039 "
- Leiterisolationsmaterial (video): Foam / Skin-PE
- Leiterisolation Ø (video): 2,80 mm
- Leiterisolation Ø (video): 0.1102 "
- Gewicht bei 1 m: 110 g
- Gewicht bei 1000 ft: 74.0208 lbs
- UV-Beständig: Ja
- Brandlast je m: 0,69 kWh
- Bauform: rund
- Aufmachung, VPE: als Meterware
- Temperatur min.: -50 °C
- Temperatur max.: 85 °C
- Breite: 10 mm
- Breite: 0.3937 "
- Höhe: 10,5 mm
- Höhe: 0.4134 "
- Kapazität Ader/Ader bei 1m (audio): 50 pF
- Kapazität Ader/Ader bei 1 ft. (audio): 15.24 pF
- Kapazität Ader/Schirm bei 1m (audio): 95 pF
- Kapazität Ader/Schirm bei 1 ft. (audio): 28.956 pF
- Kapazität Ader/Schirm bei 1m (video): 67 pF
- Kapazität Ader/Schirm bei 1 ft. (video): 20.4216 pF
- Dämpfung bei 50 MHz (100m & 20° C): 7,3 dB
- Dämpfung bei 50 MHz (100 ft. & 20 °C / 68 °F): 2.225 dB
- Dämpfung bei 200 MHz (100m & 20° C): 14,5 dB
- Dämpfung bei 200 MHz (100 ft. & 20 °C / 68 °F): 4.4196 dB
- Dämpfung bei 470 MHz (100m & 20° C): 22,7 dB
- Dämpfung bei 470 MHz (100 ft. & 20 °C / 68 °F): 6.919 dB
- Dämpfung bei 862 MHz (100m & 20° C): 31,1 dB
- Dämpfung bei 862 MHz (100 ft. & 20 °C / 68 °F): 9.4793 dB
- Dämpfung bei 1000 MHz (100m & 20° C): 33,6 dB
- Dämpfung bei 1000 MHz (100 ft. & 20 °C / 68 °F): 10.2413 dB
- Dämpfung bei 1485 MHz (100m & 20° C): 41,2 dB
- Dämpfung bei 1485 MHz (100 ft. & 20 °C / 68 °F): 12.5578 dB
- Wellenwiderstand: 75 O
- Wellenwiderstand (audio): 110 O
- Wellenwiderstand (video): 75 O
- BPVo-Euroklasse: Fca
Die Zwillinge in einem Bauch...
sind einmal für das Bild und einmal für den Ton zuständig. Über die Bildleitung übertragen wir ein HD-SDI-Videosignal mit 75 O, die Tonleitung besteht aus einem geschirmten AES/EBU-tauglichen Mikrofonkabel mit Querschnitt 2 x 0,14 mm².
Das Transit MC 120 HD, bestehend aus einer Video- und zwei Audio-Leitungen, ist enorm kälteresistent (-40 °C Mobil, -50 °C Festverlegung) und dadurch ideal für mobile Anwendungen, insbesondere für Kameras mit Stereo geführten Audioanschlüssen, geeignet.
Vorteile:
- HD-SDI Video 75 O + Audio
- Sehr kompakt und flexibel
- Einfach zu verarbeiten
Anwendung:
- Verbindung von Überwachungsmonitoren, Kameras, Schnittpulten
- Zur Installation (Studio, Theater, Gebäudetechnik)
- Im Außenbereich
| Artikelnummer | 600-0791 |
| Name | Transit MC 120 HD |
| EAN | 4049371352192 |
| Eigenschaften | Analog |
| Eigenschaften | Digital 75 O |
| Eigenschaften | HDTV |
| Eigenschaften | SDI |
| Eigenschaften | OFC hochreines Kupfer |
| Einsatzgebiet | Studio / Broadcast |
| Einsatzgebiet | Installation |
| Einsatzgebiet | Mobiler Einsatz outdoor / indoor |
| Einsatzgebiet | ELA 100 V |
| Anwendung | Hybridkabel |
| Farbe | schwarz |
| Farbe detailliert | schwarz |
| Aufbau | [2LI2Y0,6(ST)CY+2(2LIY0,14mm²)(ST)DY]Y |
| Aufbau (audio) | 2(2LIY0,14mm²)(ST)DY |
| Aufbau (video) | 2LI2Y0,6(ST)CY |
| Mantelmaterial | TPE |
| Mantel Ø [mm] | 10,00 |
| Mantel Ø (audio) [mm] | 3,10 |
| Mantel Ø (video) [mm] | 4,20 |
| Kanalanzahl (audio) | 2 |
| Kanalanzahl (video) | 1 |
| Innenleiter (audio) | 2 |
| Innenleiter (video) | 1 |
| Innenleiter (audio) [mm²] | 0,14 |
| Innenleiter Ø (audio) [mm] | 0,42 |
| Innenleiter Ø (video) [mm] | 0,60 |
| AWG (audio) | 26 |
| AWG (video) | 23 |
| Abschirmung (audio) | Cu-Wendel, verzinnt |
| Abschirmung (video) | Cu-Geflecht verzinnt + AL / PT-Folie |
| Bedeckung, opt. [%] | 100 |
| Cu-Litzen (audio) | 18 |
| Cu-Litze Ø (audio) [mm] | 0,10 |
| Leiterisolationsmaterial (video) | Foam / Skin-PE |
| Leiterisolation Ø (video) [mm] | 2,80 |
| Gewicht bei 1 m [g] | 110 |
| UV-Beständig | Ja |
| Brandlast je m [kWh] | 0,69 |
| Bauform | rund |
| Aufmachung, VPE | als Meterware |
| Temperatur min. [°C] | -50 |
| Temperatur max. [°C] | 85 |
| Breite [mm] | 10 |
| Höhe [mm] | 10,5 |
| Kapazität Ader/Ader bei 1m (audio) [pF] | 50 |
| Kapazität Ader/Ader bei 1 ft. (audio) [pF] | 15,24 |
| Kapazität Ader/Schirm bei 1m (audio) [pF] | 95 |
| Kapazität Ader/Schirm bei 1 ft. (audio) [pF] | 28,956 |
| Kapazität Ader/Schirm bei 1m (video) [pF] | 67 |
| Kapazität Ader/Schirm bei 1 ft. (video) [pF] | 20,4216 |
| Dämpfung bei 50 MHz (100m & 20° C) [dB] | 7,3 |
| Dämpfung bei 50 MHz (100 ft. & 20 °C / 68 °F) [dB] | 2,225 |
| Dämpfung bei 200 MHz (100m & 20° C) [dB] | 14,5 |
| Dämpfung bei 200 MHz (100 ft. & 20 °C / 68 °F) [dB] | 4,4196 |
| Dämpfung bei 470 MHz (100m & 20° C) [dB] | 22,7 |
| Dämpfung bei 470 MHz (100 ft. & 20 °C / 68 °F) [dB] | 6,919 |
| Dämpfung bei 862 MHz (100m & 20° C) [dB] | 31,1 |
| Dämpfung bei 862 MHz (100 ft. & 20 °C / 68 °F) [dB] | 9,4793 |
| Dämpfung bei 1000 MHz (100m & 20° C) [dB] | 33,6 |
| Dämpfung bei 1000 MHz (100 ft. & 20 °C / 68 °F) [dB] | 10,2413 |
| Dämpfung bei 1485 MHz (100m & 20° C) [dB] | 41,2 |
| Dämpfung bei 1485 MHz (100 ft. & 20 °C / 68 °F) [dB] | 12,5578 |
| Wellenwiderstand [O] | 75 |
| Wellenwiderstand (audio) [O] | 110 |
| Wellenwiderstand (video) [O] | 75 |
| BPVo-Euroklasse | Fca |
