Transit MC 123 HD
Hybridkabel
Vorteile:
- HD-SDI Video 75 O + Audio (+ Power)
- Sehr kompakt und flexibel
- Einfach zu verarbeiten
Anwendung:
- Verbindung von Überwachungsmonitoren, Kameras, Schnittpulten
- Zur Installation (Studio, Theater, Gebäudetechnik)
- Im Außenbereich
Technische Daten:
- Artikelnummer: 605-0761
- Name: Transit MC 123 HD
- EAN: 4049371364218
- Eigenschaften: Analog
- Eigenschaften: Digital 75 O
- Eigenschaften: SDI
- Eigenschaften: OFC hochreines Kupfer
- Einsatzgebiet: Mobiler Einsatz outdoor / indoor
- Einsatzgebiet: ELA 100 V
- Einsatzgebiet: Installation
- Einsatzgebiet: Studio / Broadcast
- Anwendung: Hybridkabel
- Farbe: schwarz
- Aufbau: [2Y0,6mm(ST)CY+(2LIY0,14mm²)DY+(3LIY1,5mm²)Y]Y
- Aufbau (audio): (2LIY0,14mm²)DY
- Aufbau (video): 2Y0,6mm(ST)CY
- Aufbau (power): (3LIY1,5mm²)Y
- Mantelmaterial: PVC
- Mantel Ø: 14,20 mm
- Mantel Ø: 0.5591 "
- Mantel Ø (audio): 4,20 mm
- Mantel Ø (audio): 0.1654 "
- Mantel Ø (video): 4,20 mm
- Mantel Ø (video): 0.1654 "
- Kanalanzahl (audio): 2
- Kanalanzahl (video): 1
- Kanalanzahl (power): 1
- Innenleiter (audio): 2
- Innenleiter (video): 1
- Innenleiter (power): 3
- Innenleiter (audio): 0,14 mm²
- Innenleiter (audio): 0.0002 sqin
- Innenleiter (video): 0,28 mm²
- Innenleiter (video): 0.0004 sqin
- Innenleiter (power): 1,50 mm²
- Innenleiter (power): 0.0023 sqin
- Innenleiter Ø (audio): 0,42 mm
- Innenleiter Ø (audio): 0.0165 "
- Innenleiter Ø (video): 0,60 mm
- Innenleiter Ø (video): 0.0236 "
- Innenleiter Ø (power): 1,38 mm
- Innenleiter Ø (power): 0.0543 "
- AWG (audio): 26
- AWG (video): 23
- AWG (power): 16
- Abschirmung (audio): Cu-Wendel, verzinnt
- Abschirmung (video): Cu-Geflecht verzinnt + AL / PT-Folie
- Bedeckung, opt.: 100 %
- Cu-Litzen (audio): 18
- Cu-Litzen (video): 1
- Cu-Litze Ø (audio): 0,10 mm
- Cu-Litze Ø (audio): 0.0039 "
- Cu-Litze Ø (video): 0,60 mm
- Cu-Litze Ø (video): 0.0236 "
- Leiterisolationsmaterial (video): Foam / Skin-PE
- Leiterisolation Ø (video): 2,80 mm
- Leiterisolation Ø (video): 0.1102 "
- Gewicht bei 1 m: 232.4 g
- Gewicht bei 1000 ft: 134.5832 lbs
- UV-Beständig: Ja
- Brandlast je m: 0,84 kWh
- Bauform: rund
- Aufmachung, VPE: als Meterware
- Temperatur min.: -25 °C
- Temperatur max.: 70 °C
- Breite: 14,2 mm
- Breite: 0.5591 "
- Höhe: 14,2 mm
- Höhe: 0.5591 "
- Kapazität Ader/Ader bei 1m (audio): 50 pF
- Kapazität Ader/Ader bei 1 ft. (audio): 15.24 pF
- Kapazität Ader/Schirm bei 1m (audio): 100 pF
- Kapazität Ader/Schirm bei 1 ft. (audio): 30.48 pF
- Kapazität Ader/Schirm bei 1m (video): 56 pF
- Kapazität Ader/Schirm bei 1 ft. (video): 17.0688 pF
- Dämpfung bei 50 MHz (100m & 20° C): 7,3 dB
- Dämpfung bei 50 MHz (100 ft. & 20 °C / 68 °F): 2.225 dB
- Dämpfung bei 200 MHz (100m & 20° C): 14,5 dB
- Dämpfung bei 200 MHz (100 ft. & 20 °C / 68 °F): 4.4196 dB
- Dämpfung bei 470 MHz (100m & 20° C): 22,7 dB
- Dämpfung bei 470 MHz (100 ft. & 20 °C / 68 °F): 6.919 dB
- Dämpfung bei 862 MHz (100m & 20° C): 31,1 dB
- Dämpfung bei 862 MHz (100 ft. & 20 °C / 68 °F): 9.4793 dB
- Dämpfung bei 1000 MHz (100m & 20° C): 33,6 dB
- Dämpfung bei 1000 MHz (100 ft. & 20 °C / 68 °F): 10.2413 dB
- Dämpfung bei 1485 MHz (100m & 20° C): 41,2 dB
- Dämpfung bei 1485 MHz (100 ft. & 20 °C / 68 °F): 12.5578 dB
- Wellenwiderstand (audio): 110 O
- Wellenwiderstand (video): 75 O
- BPVo-Euroklasse: Fca

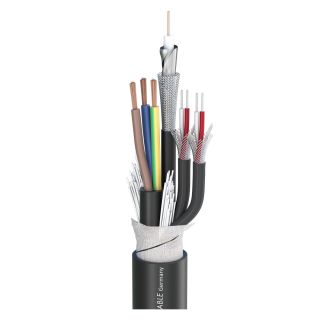

Die Drillinge in einem Bauch...
sind einmal für das Bild, einmal für den Ton und einmal für den Strom zuständig. Über die Bildleitung übertragen wir ein Videosignal mit 75 O, die Tonleitung besteht aus einem geschirmten AES/EBU-tauglichen Mikrofonkabel mit Querschnitt 2 x 0,14 mm² und den Strom übertragen wir über eine Netzleitung 3 x 1,50 mm². Das Transit MC 123 HD wird in der Festinstallation (Studio, Theater, Gebäudetechnik usw.) eingesetzt. Es ist aber aufgrund der hohen Flexibilität auch für mobile Anwendungen und den Außenbereich geeignet.
Vorteile:
- HD-SDI Video 75 O + Audio (+ Power)
- Sehr kompakt und flexibel
- Einfach zu verarbeiten
Anwendung:
- Verbindung von Überwachungsmonitoren, Kameras, Schnittpulten
- Zur Installation (Studio, Theater, Gebäudetechnik)
- Im Außenbereich
| Artikelnummer | 605-0761 |
| Name | Transit MC 123 HD |
| EAN | 4049371364218 |
| Eigenschaften | OFC hochreines Kupfer |
| Eigenschaften | Digital 75 O |
| Eigenschaften | Analog |
| Eigenschaften | SDI |
| Einsatzgebiet | Mobiler Einsatz outdoor / indoor |
| Einsatzgebiet | ELA 100 V |
| Einsatzgebiet | Studio / Broadcast |
| Einsatzgebiet | Installation |
| Anwendung | Hybridkabel |
| Farbe | schwarz |
| Farbe detailliert | schwarz |
| Aufbau | [2Y0,6mm(ST)CY+(2LIY0,14mm²)DY+(3LIY1,5mm²)Y]Y |
| Aufbau (audio) | (2LIY0,14mm²)DY |
| Aufbau (video) | 2Y0,6mm(ST)CY |
| Aufbau (power) | (3LIY1,5mm²)Y |
| Mantelmaterial | PVC |
| Mantel Ø [mm] | 14,20 |
| Mantel Ø (audio) [mm] | 4,20 |
| Mantel Ø (video) [mm] | 4,20 |
| Kanalanzahl (audio) | 2 |
| Kanalanzahl (video) | 1 |
| Kanalanzahl (power) | 1 |
| Innenleiter (audio) | 2 |
| Innenleiter (video) | 1 |
| Innenleiter (power) | 3 |
| Innenleiter (audio) [mm²] | 0,14 |
| Innenleiter (video) [mm²] | 0,28 |
| Innenleiter (power) [mm²] | 1,50 |
| Innenleiter Ø (audio) [mm] | 0,42 |
| Innenleiter Ø (video) [mm] | 0,60 |
| Innenleiter Ø (power) [mm] | 1,38 |
| AWG (audio) | 26 |
| AWG (video) | 23 |
| AWG (power) | 16 |
| Abschirmung (audio) | Cu-Wendel, verzinnt |
| Abschirmung (video) | Cu-Geflecht verzinnt + AL / PT-Folie |
| Bedeckung, opt. [%] | 100 |
| Cu-Litzen (audio) | 18 |
| Cu-Litzen (video) | 1 |
| Cu-Litze Ø (audio) [mm] | 0,10 |
| Cu-Litze Ø (video) [mm] | 0,60 |
| Leiterisolationsmaterial (video) | Foam / Skin-PE |
| Leiterisolation Ø (video) [mm] | 2,80 |
| Gewicht bei 1 m [g] | 232.4 |
| UV-Beständig | Ja |
| Brandlast je m [kWh] | 0,84 |
| Bauform | rund |
| Aufmachung, VPE | als Meterware |
| Temperatur min. [°C] | -25 |
| Temperatur max. [°C] | 70 |
| Breite [mm] | 14,2 |
| Höhe [mm] | 14,2 |
| Kapazität Ader/Ader bei 1m (audio) [pF] | 50 |
| Kapazität Ader/Ader bei 1 ft. (audio) [pF] | 15,24 |
| Kapazität Ader/Schirm bei 1m (audio) [pF] | 100 |
| Kapazität Ader/Schirm bei 1 ft. (audio) [pF] | 30,48 |
| Kapazität Ader/Schirm bei 1m (video) [pF] | 56 |
| Kapazität Ader/Schirm bei 1 ft. (video) [pF] | 17,0688 |
| Dämpfung bei 50 MHz (100m & 20° C) [dB] | 7,3 |
| Dämpfung bei 50 MHz (100 ft. & 20 °C / 68 °F) [dB] | 2,225 |
| Dämpfung bei 200 MHz (100m & 20° C) [dB] | 14,5 |
| Dämpfung bei 200 MHz (100 ft. & 20 °C / 68 °F) [dB] | 4,4196 |
| Dämpfung bei 470 MHz (100m & 20° C) [dB] | 22,7 |
| Dämpfung bei 470 MHz (100 ft. & 20 °C / 68 °F) [dB] | 6,919 |
| Dämpfung bei 862 MHz (100m & 20° C) [dB] | 31,1 |
| Dämpfung bei 862 MHz (100 ft. & 20 °C / 68 °F) [dB] | 9,4793 |
| Dämpfung bei 1000 MHz (100m & 20° C) [dB] | 33,6 |
| Dämpfung bei 1000 MHz (100 ft. & 20 °C / 68 °F) [dB] | 10,2413 |
| Dämpfung bei 1485 MHz (100m & 20° C) [dB] | 41,2 |
| Dämpfung bei 1485 MHz (100 ft. & 20 °C / 68 °F) [dB] | 12,5578 |
| Wellenwiderstand (audio) [O] | 110 |
| Wellenwiderstand (video) [O] | 75 |
| BPVo-Euroklasse | Fca |
