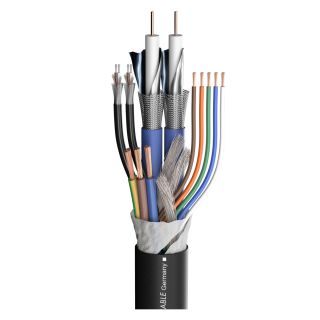

Transit MC 2235 HD
Hybridkabel
Vorteile:
- HD-SDI Video 75 O + Audio (+ Power)
- Sehr kompakt und flexibel
- Einfach zu verarbeiten
Anwendung:
- Verbindung von Überwachungsmonitoren, Kameras, Schnittpulten
- Zur Installation (Studio, Theater, Gebäudetechnik, Rackmontage)
- Im Außenbereich
Technische Daten:
- Artikelnummer: 600-2231
- Name: Transit MC 2235 HD
- EAN: 4049371189132
- Eigenschaften: SDI
- Eigenschaften: Digital 75 O
- Eigenschaften: OFC hochreines Kupfer
- Eigenschaften: Analog
- Einsatzgebiet: ELA 100 V
- Einsatzgebiet: Installation
- Einsatzgebiet: Studio / Broadcast
- Einsatzgebiet: Mobiler Einsatz outdoor / indoor
- Anwendung: Hybridkabel
- Farbe: schwarz
- Aufbau: [2Y0,8mm(ST)CY+2(2LI2Y0,14mm²)DY+3LI2Y1,5mm²]Y
- Aufbau (audio): 2(2LI2Y0,14mm²)DY
- Aufbau (video): 2Y0,8mm(ST)CY
- Aufbau (power): 3 x 1,50 mm²
- Aufbau (control): 5 x 0,34 mm²
- Mantelmaterial: S-PVC
- Mantelmaterial (audio): PVC
- Mantelmaterial (video): PVC
- Mantel Ø: 15,50 mm
- Mantel Ø: 0.6102 "
- Mantel Ø (audio): 2,60 mm
- Mantel Ø (audio): 0.1024 "
- Kanalanzahl (audio): 2
- Kanalanzahl (video): 2
- Kanalanzahl (power): 1
- Kanalanzahl (control): 5
- Innenleiter (audio): 2
- Innenleiter (video): 2
- Innenleiter (power): 3
- Innenleiter (audio): 0,14 mm²
- Innenleiter (audio): 0.0002 sqin
- Innenleiter (video): 0,50 mm²
- Innenleiter (video): 0.0008 sqin
- Innenleiter (power): 1,50 mm²
- Innenleiter (power): 0.0023 sqin
- Innenleiter (control): 0,34 mm²
- Innenleiter (control): 0.0005 sqin
- Innenleiter Ø (audio): 0,42 mm
- Innenleiter Ø (audio): 0.0165 "
- Innenleiter Ø (video): 0,80 mm
- Innenleiter Ø (video): 0.0315 "
- Innenleiter Ø (power): 1,38 mm
- Innenleiter Ø (power): 0.0543 "
- Innenleiter Ø (control): 0,66 mm
- Innenleiter Ø (control): 0.026 "
- AWG (audio): 26
- AWG (video): 20
- AWG (control): 22
- Abschirmung (audio): Cu-Wendel, verzinnt
- Abschirmung (video): Cu-Geflecht verzinnt + AL / PT-Folie
- Bedeckung, opt.: 100 %
- Cu-Litzen (audio): 18
- Cu-Litze Ø (audio): 0,10 mm
- Cu-Litze Ø (audio): 0.0039 "
- Cu-Litze Ø (control): 0,25 mm
- Cu-Litze Ø (control): 0.0098 "
- Leiterisolationsmaterial (video): Foam / Skin-PE
- Leiterisolation Ø (video): 3,70 mm
- Leiterisolation Ø (video): 0.1457 "
- Gewicht bei 1 m: 290 g
- Gewicht bei 1000 ft: 170.9207 lbs
- UV-Beständig: Ja
- Brandlast je m: 1,01 kWh
- Bauform: rund
- Aufmachung, VPE: als Meterware
- Temperatur min.: -20 °C
- Temperatur max.: 70 °C
- Breite: 15,5 mm
- Breite: 0.6102 "
- Höhe: 15,5 mm
- Höhe: 0.6102 "
- Kapazität Ader/Ader bei 1m (audio): 78 pF
- Kapazität Ader/Ader bei 1 ft. (audio): 23.7744 pF
- Kapazität Ader/Schirm bei 1m (audio): 130 pF
- Kapazität Ader/Schirm bei 1 ft. (audio): 39.624 pF
- Kapazität Ader/Schirm bei 1m (video): 54 pF
- Kapazität Ader/Schirm bei 1 ft. (video): 16.4592 pF
- Dämpfung bei 50 MHz (100m & 20° C): 5,7 dB
- Dämpfung bei 50 MHz (100 ft. & 20 °C / 68 °F): 1.7374 dB
- Dämpfung bei 200 MHz (100m & 20° C): 10,8 dB
- Dämpfung bei 200 MHz (100 ft. & 20 °C / 68 °F): 3.2918 dB
- Dämpfung bei 470 MHz (100m & 20° C): 16,9 dB
- Dämpfung bei 470 MHz (100 ft. & 20 °C / 68 °F): 5.1511 dB
- Dämpfung bei 862 MHz (100m & 20° C): 23,4 dB
- Dämpfung bei 862 MHz (100 ft. & 20 °C / 68 °F): 7.1323 dB
- Dämpfung bei 1000 MHz (100m & 20° C): 25,1 dB
- Dämpfung bei 1000 MHz (100 ft. & 20 °C / 68 °F): 7.6505 dB
- Dämpfung bei 1485 MHz (100m & 20° C): 31,4 dB
- Dämpfung bei 1485 MHz (100 ft. & 20 °C / 68 °F): 9.5707 dB
- Wellenwiderstand (video): 75 O
- BPVo-Euroklasse: Fca
Die Drillinge in einem Bauch...
sind einmal für das Bild, einmal für den Ton und einmal für den Strom zuständig. Über die Bildleitung übertragen wir ein Videosignal mit 75 O, die Tonleitung besteht aus einem geschirmten AES/EBU-tauglichen Mikrofonkabel mit Querschnitt 2 x 0,14 mm², und den Strom übertragen wir über eine Netzleitung 3 x 1,5 mm².
Das TRANSIT MC 113 wird in der Festinstallation (Studio, Theater, Gebäudetechnik usw.) eingesetzt. Es ist auch für mobile Anwendungen und den Außenbereich geeignet. Das TRANSIT MC 2235 HD hat nochmal 5 Steueradern, sowie eine Audio- und Videoleitung mehr und ist HD-tauglich.
Das TRANSIT MC 120, bestehend aus einer Video- und zwei Audio-Leitungen, ist enorm kälteresistent (-40 °C Mobil, -50 °C Festverlegung) und dadurch ideal für mobile Anwendungen, insbesondere für Kameras mit Stereo geführten Audioanschlüssen, geeignet.
Vorteile:
- HD-SDI Video 75 O + Audio (+ Power)
- Sehr kompakt und flexibel
- Einfach zu verarbeiten
Anwendung:
- Verbindung von Überwachungsmonitoren, Kameras, Schnittpulten
- Zur Installation (Studio, Theater, Gebäudetechnik, Rackmontage)
- Im Außenbereich
| Artikelnummer | 600-2231 |
| Name | Transit MC 2235 HD |
| EAN | 4049371189132 |
| Eigenschaften | SDI |
| Eigenschaften | Analog |
| Eigenschaften | Digital 75 O |
| Eigenschaften | OFC hochreines Kupfer |
| Einsatzgebiet | Studio / Broadcast |
| Einsatzgebiet | ELA 100 V |
| Einsatzgebiet | Mobiler Einsatz outdoor / indoor |
| Einsatzgebiet | Installation |
| Anwendung | Hybridkabel |
| Farbe | schwarz |
| Farbe detailliert | schwarz |
| Aufbau | [2Y0,8mm(ST)CY+2(2LI2Y0,14mm²)DY+3LI2Y1,5mm²]Y |
| Aufbau (audio) | 2(2LI2Y0,14mm²)DY |
| Aufbau (video) | 2Y0,8mm(ST)CY |
| Aufbau (power) | 3 x 1,50 mm² |
| Aufbau (control) | 5 x 0,34 mm² |
| Mantelmaterial | S-PVC |
| Mantelmaterial (audio) | PVC |
| Mantelmaterial (video) | PVC |
| Mantel Ø [mm] | 15,50 |
| Mantel Ø (audio) [mm] | 2,60 |
| Kanalanzahl (audio) | 2 |
| Kanalanzahl (video) | 2 |
| Kanalanzahl (power) | 1 |
| Kanalanzahl (control) | 5 |
| Innenleiter (audio) | 2 |
| Innenleiter (video) | 2 |
| Innenleiter (power) | 3 |
| Innenleiter (audio) [mm²] | 0,14 |
| Innenleiter (video) [mm²] | 0,50 |
| Innenleiter (power) [mm²] | 1,50 |
| Innenleiter (control) [mm²] | 0,34 |
| Innenleiter Ø (audio) [mm] | 0,42 |
| Innenleiter Ø (video) [mm] | 0,80 |
| Innenleiter Ø (power) [mm] | 1,38 |
| Innenleiter Ø (control) [mm] | 0,66 |
| AWG (audio) | 26 |
| AWG (video) | 20 |
| AWG (control) | 22 |
| Abschirmung (audio) | Cu-Wendel, verzinnt |
| Abschirmung (video) | Cu-Geflecht verzinnt + AL / PT-Folie |
| Bedeckung, opt. [%] | 100 |
| Cu-Litzen (audio) | 18 |
| Cu-Litze Ø (audio) [mm] | 0,10 |
| Cu-Litze Ø (control) [mm] | 0,25 |
| Leiterisolationsmaterial (video) | Foam / Skin-PE |
| Leiterisolation Ø (video) [mm] | 3,70 |
| Gewicht bei 1 m [g] | 290 |
| UV-Beständig | Ja |
| Brandlast je m [kWh] | 1,01 |
| Bauform | rund |
| Aufmachung, VPE | als Meterware |
| Temperatur min. [°C] | -20 |
| Temperatur max. [°C] | 70 |
| Breite [mm] | 15,5 |
| Höhe [mm] | 15,5 |
| Kapazität Ader/Ader bei 1m (audio) [pF] | 78 |
| Kapazität Ader/Ader bei 1 ft. (audio) [pF] | 23,7744 |
| Kapazität Ader/Schirm bei 1m (audio) [pF] | 130 |
| Kapazität Ader/Schirm bei 1 ft. (audio) [pF] | 39,624 |
| Kapazität Ader/Schirm bei 1m (video) [pF] | 54 |
| Kapazität Ader/Schirm bei 1 ft. (video) [pF] | 16,4592 |
| Dämpfung bei 50 MHz (100m & 20° C) [dB] | 5,7 |
| Dämpfung bei 50 MHz (100 ft. & 20 °C / 68 °F) [dB] | 1,7374 |
| Dämpfung bei 200 MHz (100m & 20° C) [dB] | 10,8 |
| Dämpfung bei 200 MHz (100 ft. & 20 °C / 68 °F) [dB] | 3,2918 |
| Dämpfung bei 470 MHz (100m & 20° C) [dB] | 16,9 |
| Dämpfung bei 470 MHz (100 ft. & 20 °C / 68 °F) [dB] | 5,1511 |
| Dämpfung bei 862 MHz (100m & 20° C) [dB] | 23,4 |
| Dämpfung bei 862 MHz (100 ft. & 20 °C / 68 °F) [dB] | 7,1323 |
| Dämpfung bei 1000 MHz (100m & 20° C) [dB] | 25,1 |
| Dämpfung bei 1000 MHz (100 ft. & 20 °C / 68 °F) [dB] | 7,6505 |
| Dämpfung bei 1485 MHz (100m & 20° C) [dB] | 31,4 |
| Dämpfung bei 1485 MHz (100 ft. & 20 °C / 68 °F) [dB] | 9,5707 |
| Wellenwiderstand (video) [O] | 75 |
| BPVo-Euroklasse | Fca |
