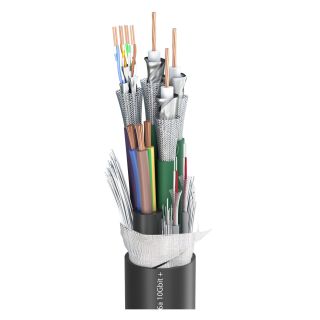

Transit MC 3231 HD-SDI
Hybridkabel
Vorteile:
- 10 Gbit-fähige Netzwerk- und HD-SDI-konforme Videoübertragung in einem Kabel
- Hervorragende Schirmung
- Niedrige Dämpfungswerte für Long Distance Übertragungen
Anwendung:
- Digitale HD-SDI Long Distance Übertragung inklusive Digital-Audio-Network und Stromversorgung
- Ideal für Ü-Wagen-Einsatz, Sport-Events und Großveranstaltungen
- Installation (Broadcast, Studio, Konferenzräume, Gebäudetechnik)
Technische Daten:
- Artikelnummer: 600-2791
- Name: Transit MC 3231 HD-SDI
- EAN: 4049371003988
- Eigenschaften: Analog
- Eigenschaften: SDI
- Eigenschaften: OFC hochreines Kupfer
- Eigenschaften: Digital 75 O
- Einsatzgebiet: Installation
- Einsatzgebiet: Mobiler Einsatz outdoor / indoor
- Einsatzgebiet: Studio / Broadcast
- Anwendung: Hybridkabel
- Farbe: schwarz
- Aufbau: [3LI2YSCY0,1,2mm+2(2LI2Y0,15mm²)DY+(3LIY2,5mm²)Y+SFTP4x2xAWG26/7]Y
- Aufbau (audio): 2 x 2 x 0,15mm²
- Aufbau (video): 3 x 1,2/5,0
- Aufbau (power): (3LIY2,5mm²)Y
- Aufbau (network): SFTP 4x2x0,14mm²
- Mantelmaterial: Soft-PVC
- Mantelmaterial (audio): PVC
- Mantelmaterial (video): PVC
- Mantelmaterial (power): PVC
- Mantelmaterial (network): PVC
- Mantel Ø: 24,00 mm
- Mantel Ø: 0.9449 "
- Mantel Ø (audio): 3,00 mm
- Mantel Ø (audio): 0.1181 "
- Mantel Ø (video): 6,95 mm
- Mantel Ø (video): 0.2736 "
- Mantel Ø (power): 10,20 mm
- Mantel Ø (power): 0.4016 "
- Mantel Ø (network): 6,40 mm
- Mantel Ø (network): 0.252 "
- Kanalanzahl (audio): 2
- Kanalanzahl (video): 3
- Kanalanzahl (power): 1
- Kanalanzahl (network): 1
- Innenleiter (audio): 2
- Innenleiter (video): 3
- Innenleiter (power): 3
- Innenleiter (network): 8
- Innenleiter (audio): 0,15 mm²
- Innenleiter (audio): 0.0002 sqin
- Innenleiter (video): 1,13 mm²
- Innenleiter (video): 0.0018 sqin
- Innenleiter (power): 2,50 mm²
- Innenleiter (power): 0.0039 sqin
- Innenleiter (network): 0.0002 sqin
- Innenleiter (network): 0,14 mm²
- Innenleiter Ø (audio): 0,44 mm
- Innenleiter Ø (audio): 0.0173 "
- Innenleiter Ø (video): 1,20 mm
- Innenleiter Ø (video): 0.0472 "
- Innenleiter Ø (power): 1,78 mm
- Innenleiter Ø (power): 0.0701 "
- Innenleiter Ø (network): 0,42 mm
- Innenleiter Ø (network): 0.0165 "
- AWG (audio): 25
- AWG (video): 18
- AWG (power): 13
- AWG (network): 26
- Abschirmung (audio): CU-Wendel
- Abschirmung (video): Cu-Geflecht + AL / PT-Folie
- Abschirmung (network): CU-Geflecht + AL / PT-Folie je Adernpaar (CAT)
- Bedeckung, opt.: 100 %
- Cu-Litzen (audio): 19
- Cu-Litzen (network): 7
- Cu-Litze Ø (audio): 0,10 mm
- Cu-Litze Ø (audio): 0.0039 "
- Cu-Litze Ø (network): 0,16 mm
- Cu-Litze Ø (network): 0.0063 "
- Leiterisolationsmaterial (video): Foam / Skin-PE
- Leiterisolation Ø (video): 5,00 mm
- Leiterisolation Ø (video): 0.1969 "
- Gewicht bei 1 m: 580 g
- Gewicht bei 1000 ft: 390.2913 lbs
- UV-Beständig: Ja
- Brandlast je m: 3,57 kWh
- Bauform: rund
- Aufmachung, VPE: als Meterware
- CAT-Type: CAT.7
- Verkürzungsfaktor: 0,77
- Temperatur min.: -20 °C
- Temperatur max.: 75 °C
- Breite: 24 mm
- Breite: 0.9449 "
- Höhe: 24 mm
- Höhe: 0.9449 "
- Kapazität Ader/Ader bei 1m (network): 43 pF
- Kapazität Ader/Ader bei 1 ft. (network): 13.1064 pF
- Kapazität Ader/Schirm bei 1m (video): 52 pF
- Kapazität Ader/Schirm bei 1 ft. (video): 15.8496 pF
- Dämpfung bei 50 MHz (100m & 20° C): 16,9 dB
- Dämpfung bei 50 MHz (100 ft. & 20 °C / 68 °F): 5.1511 dB
- Dämpfung bei 100 MHz (100m & 20° C): 21,2 dB
- Dämpfung bei 100 MHz (100 ft. & 20 °C / 68 °F): 6.4618 dB
- Dämpfung bei 470 MHz (100m & 20° C): 50,5 dB
- Dämpfung bei 470 MHz (100 ft. & 20 °C / 68 °F): 15.3924 dB
- Dämpfung bei 862 MHz (100m & 20° C): 77 dB
- Dämpfung bei 862 MHz (100 ft. & 20 °C / 68 °F): 23.4696 dB
- Dämpfung bei 1000 MHz (100m & 20° C): 85,4 dB
- Dämpfung bei 1000 MHz (100 ft. & 20 °C / 68 °F): 26.0299 dB
- Dämpfung bei 1485 MHz (100m & 20° C): 109,6 dB
- Dämpfung bei 1485 MHz (100 ft. & 20 °C / 68 °F): 33.4061 dB
- Dämpfung bei 1750 MHz (100m & 20° C): 120,2 dB
- Dämpfung bei 1750 MHz (100 ft. & 20 °C / 68 °F): 36.637 dB
- Dämpfung bei 2150 MHz (100m & 20° C): 131,8 dB
- Dämpfung bei 2150 MHz (100 ft. & 20 °C / 68 °F): 40.1726 dB
- Dämpfung bei 3000 MHz (100m & 20° C): 140,5 dB
- Dämpfung bei 3000 MHz (100 ft. & 20 °C / 68 °F): 42.8244 dB
- Wellenwiderstand (video): 75 O
- Wellenwiderstand (network): 100 O
- Isolationswiderstand bei 1 km (network): 5 GO
- Isolationswiderstand bei 1000 feet (network): 1.524 GO
- Leiterwiderstand bei 1 km (network): 143 O
- Leiterwiderstand bei 1000 ft. (network): 43.5864 O
- Schirmwiderstand bei 1 km: 12 O
- Schirmwiderstand bei 1000 ft.: 3.6576 O
- Verzögerungsdifferenz max. (Skew): 20 ns @ 100 MHz/100 m
- BPVo-Euroklasse: Fca
Der Allround-Langlaufspezialist...
übt gleichzeitig die unterschiedlichen Disziplinen Ton-, Bild- und Datenübertragung aus - und dies mit konstanter Leistung auf langen Strecken. Analoge Videosignale können über 1000 m, SDI-Signale über 500 m und HD-SDI über 150 m und mehr übertragen werden. Über das integrierte 10Gbit-Network-Kabel können Sie zusätzlich digitale Audio-Signale (Ethersound etc.) mit hoher Performance senden. Für die Versorgung Ihrer Peripherie steht Ihnen zudem ein 3 x 2,50 mm² Lastelement zur Verfügung. Mit diesem Allrounder sind Sie bestens ausgerüstet mit den aktuellen Übertragungsstandards.
Vorteile:
- 10 Gbit-fähige Netzwerk- und HD-SDI-konforme Videoübertragung in einem Kabel
- Hervorragende Schirmung
- Niedrige Dämpfungswerte für Long Distance Übertragungen
Anwendung:
- Digitale HD-SDI Long Distance Übertragung inklusive Digital-Audio-Network und Stromversorgung
- Ideal für Ü-Wagen-Einsatz, Sport-Events und Großveranstaltungen
- Installation (Broadcast, Studio, Konferenzräume, Gebäudetechnik)
| Artikelnummer | 600-2791 |
| Name | Transit MC 3231 HD-SDI |
| EAN | 4049371003988 |
| Eigenschaften | Digital 75 O |
| Eigenschaften | OFC hochreines Kupfer |
| Eigenschaften | SDI |
| Eigenschaften | Analog |
| Einsatzgebiet | Installation |
| Einsatzgebiet | Studio / Broadcast |
| Einsatzgebiet | Mobiler Einsatz outdoor / indoor |
| Anwendung | Hybridkabel |
| Farbe | schwarz |
| Farbe detailliert | schwarz |
| Aufbau | [3LI2YSCY0,1,2mm+2(2LI2Y0,15mm²)DY+(3LIY2,5mm²)Y+SFTP4x2xAWG26/7]Y |
| Aufbau (audio) | 2 x 2 x 0,15mm² |
| Aufbau (video) | 3 x 1,2/5,0 |
| Aufbau (power) | (3LIY2,5mm²)Y |
| Aufbau (network) | SFTP 4x2x0,14mm² |
| Mantelmaterial | Soft-PVC |
| Mantelmaterial (audio) | PVC |
| Mantelmaterial (video) | PVC |
| Mantelmaterial (power) | PVC |
| Mantelmaterial (network) | PVC |
| Mantel Ø [mm] | 24,00 |
| Mantel Ø (audio) [mm] | 3,00 |
| Mantel Ø (video) [mm] | 6,95 |
| Mantel Ø (power) [mm] | 10,20 |
| Mantel Ø (network) [mm] | 6,40 |
| Kanalanzahl (audio) | 2 |
| Kanalanzahl (video) | 3 |
| Kanalanzahl (power) | 1 |
| Kanalanzahl (network) | 1 |
| Innenleiter (audio) | 2 |
| Innenleiter (video) | 3 |
| Innenleiter (power) | 3 |
| Innenleiter (network) | 8 |
| Innenleiter (audio) [mm²] | 0,15 |
| Innenleiter (video) [mm²] | 1,13 |
| Innenleiter (power) [mm²] | 2,50 |
| Innenleiter (network) [mm²] | 0,14 |
| Innenleiter Ø (audio) [mm] | 0,44 |
| Innenleiter Ø (video) [mm] | 1,20 |
| Innenleiter Ø (power) [mm] | 1,78 |
| Innenleiter Ø (network) [mm] | 0,42 |
| AWG (audio) | 25 |
| AWG (video) | 18 |
| AWG (power) | 13 |
| AWG (network) | 26 |
| Abschirmung (audio) | CU-Wendel |
| Abschirmung (video) | Cu-Geflecht + AL / PT-Folie |
| Abschirmung (network) | CU-Geflecht + AL / PT-Folie je Adernpaar (CAT) |
| Bedeckung, opt. [%] | 100 |
| Cu-Litzen (audio) | 19 |
| Cu-Litzen (network) | 7 |
| Cu-Litze Ø (audio) [mm] | 0,10 |
| Cu-Litze Ø (network) [mm] | 0,16 |
| Leiterisolationsmaterial (video) | Foam / Skin-PE |
| Leiterisolation Ø (video) [mm] | 5,00 |
| Gewicht bei 1 m [g] | 580 |
| UV-Beständig | Ja |
| Brandlast je m [kWh] | 3,57 |
| Bauform | rund |
| Aufmachung, VPE | als Meterware |
| CAT-Type | CAT.7 |
| Verkürzungsfaktor | 0,77 |
| Temperatur min. [°C] | -20 |
| Temperatur max. [°C] | 75 |
| Breite [mm] | 24 |
| Höhe [mm] | 24 |
| Kapazität Ader/Ader bei 1m (network) [pF] | 43 |
| Kapazität Ader/Ader bei 1 ft. (network) [pF] | 13,1064 |
| Kapazität Ader/Schirm bei 1m (video) [pF] | 52 |
| Kapazität Ader/Schirm bei 1 ft. (video) [pF] | 15,8496 |
| Dämpfung bei 50 MHz (100m & 20° C) [dB] | 16,9 |
| Dämpfung bei 50 MHz (100 ft. & 20 °C / 68 °F) [dB] | 5,1511 |
| Dämpfung bei 100 MHz (100m & 20° C) [dB] | 21,2 |
| Dämpfung bei 100 MHz (100 ft. & 20 °C / 68 °F) [dB] | 6,4618 |
| Dämpfung bei 470 MHz (100m & 20° C) [dB] | 50,5 |
| Dämpfung bei 470 MHz (100 ft. & 20 °C / 68 °F) [dB] | 15,3924 |
| Dämpfung bei 862 MHz (100m & 20° C) [dB] | 77 |
| Dämpfung bei 862 MHz (100 ft. & 20 °C / 68 °F) [dB] | 23,4696 |
| Dämpfung bei 1000 MHz (100m & 20° C) [dB] | 85,4 |
| Dämpfung bei 1000 MHz (100 ft. & 20 °C / 68 °F) [dB] | 26,0299 |
| Dämpfung bei 1485 MHz (100m & 20° C) [dB] | 109,6 |
| Dämpfung bei 1485 MHz (100 ft. & 20 °C / 68 °F) [dB] | 33,4061 |
| Dämpfung bei 1750 MHz (100m & 20° C) [dB] | 120,2 |
| Dämpfung bei 1750 MHz (100 ft. & 20 °C / 68 °F) [dB] | 36,637 |
| Dämpfung bei 2150 MHz (100m & 20° C) [dB] | 131,8 |
| Dämpfung bei 2150 MHz (100 ft. & 20 °C / 68 °F) [dB] | 40,1726 |
| Dämpfung bei 3000 MHz (100m & 20° C) [dB] | 140,5 |
| Dämpfung bei 3000 MHz (100 ft. & 20 °C / 68 °F) [dB] | 42,8244 |
| Wellenwiderstand (video) [O] | 75 |
| Wellenwiderstand (network) [O] | 100 |
| Isolationswiderstand bei 1 km (network) [GO] | 5 |
| Isolationswiderstand bei 1000 feet (network) [GO] | 1,524 |
| Leiterwiderstand bei 1 km (network) [O] | 143 |
| Leiterwiderstand bei 1000 ft. (network) [O] | 43,5864 |
| Schirmwiderstand bei 1 km [O] | 12 |
| Schirmwiderstand bei 1000 ft. [O] | 3,6576 |
| Verzögerungsdifferenz max. (Skew) | 20 ns @ 100 MHz/100 m |
| BPVo-Euroklasse | Fca |
