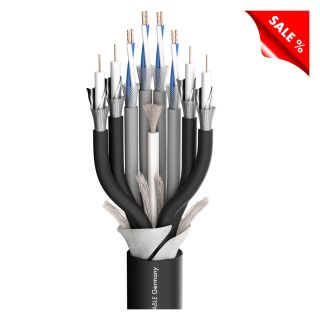

Transit MC4400 Kombi HD-SDI
Multikoax & Audio
Vorteile:
- Zuverlässige und sehr hochwertige Bild- & Tonübertragung in einem Kabel
- Einfach zu crimpen und sehr gute Dämpfungswerte durch Leiter aus Massivdraht
- Extrem langlebig durch spezielle Mantelmischung
- Geringer Außendurchmesser
Anwendung:
- Zur Festinstallation bei langen Wegen (Theater, Sportarenen, Medien- & Kongresszentren)
- Für die Audio- und Videoübertragung, MADI Live- und Studiobetrieb
Technische Daten:
- Artikelnummer: 600-1441
- Name: Transit MC4400 Kombi HD-SDI
- EAN: 4049371088091
- Eigenschaften: SDI
- Eigenschaften: Digital 75 O
- Eigenschaften: Analog
- Eigenschaften: OFC hochreines Kupfer
- Eigenschaften: PUR
- Einsatzgebiet: Installation
- Einsatzgebiet: Bühne / live
- Einsatzgebiet: Studio / Broadcast
- Einsatzgebiet: Mobiler Einsatz outdoor / indoor
- Anwendung: Multikoax & Audio
- Farbe: schwarz
- Aufbau: [4LI2YSCY0,60mm+4(2LI2Y0,14mm²)DY]Y
- Aufbau (audio): 4(2LIY0,14mm²)(ST)DY
- Mantelmaterial: PUR
- Mantel Ø: 15,60 mm
- Mantel Ø: 0.6142 "
- Kanalanzahl (audio): 4
- Kanalanzahl (video): 1
- Innenleiter (audio): 2
- Innenleiter (video): 4
- Innenleiter (audio): 0,14 mm²
- Innenleiter (audio): 0.0002 sqin
- Innenleiter (video): 0,28 mm²
- Innenleiter (video): 0.0004 sqin
- Innenleiter Ø (audio): 0,42 mm
- Innenleiter Ø (audio): 0.0165 "
- Innenleiter Ø (video): 0,60 mm
- Innenleiter Ø (video): 0.0236 "
- AWG (audio): 26
- AWG (video): 23
- Abschirmung (audio): Cu-Wendel, verzinnt
- Abschirmung (video): Cu-Geflecht verz. 95 % + AL / PT-Folie
- Bedeckung, opt.: 100 %
- Cu-Litzen (audio): 36
- Cu-Litzen (video): 1
- Cu-Litze Ø (audio): 0,07 mm
- Cu-Litze Ø (audio): 0.0028 "
- Cu-Litze Ø (video): 0,60 mm
- Cu-Litze Ø (video): 0.0236 "
- Leiterisolationsmaterial (video): Foam / Skin-PE
- Leiterisolation Ø (video): 2,80 mm
- Leiterisolation Ø (video): 0.1102 "
- Gewicht bei 1 m: 270 g
- Gewicht bei 1000 ft: 181.6873 lbs
- UV-Beständig: Ja
- Brandlast je m: 1,59 kWh
- Bauform: rund
- Aufmachung, VPE: als Meterware
- Temperatur min.: -30 °C
- Temperatur max.: 85 °C
- Breite: 15,6 mm
- Breite: 0.6142 "
- Höhe: 15,6 mm
- Höhe: 0.6142 "
- Kapazität Ader/Ader bei 1m (audio): 53 pF
- Kapazität Ader/Ader bei 1 ft. (audio): 16.1544 pF
- Kapazität Ader/Schirm bei 1m (video): 55 pF
- Kapazität Ader/Schirm bei 1 ft. (video): 16.764 pF
- Dämpfung bei 5 MHz (100m & 20° C): 8,5 dB
- Dämpfung bei 5 MHz (100 ft. & 20 °C / 68 °F): 2.5908 dB
- Dämpfung bei 50 MHz (100m & 20° C): 9,6 dB
- Dämpfung bei 50 MHz (100 ft. & 20 °C / 68 °F): 2.9261 dB
- Dämpfung bei 100 MHz (100m & 20° C): 11 dB
- Dämpfung bei 100 MHz (100 ft. & 20 °C / 68 °F): 3.3528 dB
- Dämpfung bei 200 MHz (100m & 20° C): 13,8 dB
- Dämpfung bei 200 MHz (100 ft. & 20 °C / 68 °F): 4.2062 dB
- Dämpfung bei 470 MHz (100m & 20° C): 20,9 dB
- Dämpfung bei 470 MHz (100 ft. & 20 °C / 68 °F): 6.3703 dB
- Dämpfung bei 862 MHz (100m & 20° C): 29,9 dB
- Dämpfung bei 862 MHz (100 ft. & 20 °C / 68 °F): 9.1135 dB
- Dämpfung bei 1000 MHz (100m & 20° C): 32,9 dB
- Dämpfung bei 1000 MHz (100 ft. & 20 °C / 68 °F): 10.0279 dB
- Dämpfung bei 1485 MHz (100m & 20° C): 41,6 dB
- Dämpfung bei 1485 MHz (100 ft. & 20 °C / 68 °F): 12.6797 dB
- Dämpfung bei 1750 MHz (100m & 20° C): 45,7 dB
- Dämpfung bei 1750 MHz (100 ft. & 20 °C / 68 °F): 13.9294 dB
- Dämpfung bei 2150 MHz (100m & 20° C): 50,5 dB
- Dämpfung bei 2150 MHz (100 ft. & 20 °C / 68 °F): 15.3924 dB
- Dämpfung bei 3000 MHz (100m & 20° C): 56,2 dB
- Dämpfung bei 3000 MHz (100 ft. & 20 °C / 68 °F): 17.1298 dB
- Wellenwiderstand (video): 75 O
- BPVo-Euroklasse: Fca
Stehende Ovationen...
gibt es oft für Multitalente. Auch die Transit MC4400 Kombi HD-SDI-Serie hat viele Funktionen in einem Kabel. So haben wir die 4 x AES/EBU-Versionen mit 4- bzw. 4+1 x HD-SDI-Koax speziell für MADI-Anwendungen entwickelt - ideal für digitale Mehrkanal-Recordings und Mixer-Betrieb im Live- und Studiobereich. Gleichzeitig können bis zu 64 Audiokanäle + Separate-Sync über ein HD-Koax digital redundant übertragen werden. Die feinlitzigen AES/EBU-Leitungen ( x 0,07 mm) kümmern sich hier um DMX-, Monitor- bzw. Intercomsignale.
Vorteile:
- Zuverlässige und sehr hochwertige Bild- & Tonübertragung in einem Kabel
- Einfach zu crimpen und sehr gute Dämpfungswerte durch Leiter aus Massivdraht
- Extrem langlebig durch spezielle Mantelmischung
- Geringer Außendurchmesser
Anwendung:
- Zur Festinstallation bei langen Wegen (Theater, Sportarenen, Medien- & Kongresszentren)
- Für die Audio- und Videoübertragung, MADI Live- und Studiobetrieb
| Artikelnummer | 600-1441 |
| Name | Transit MC4400 Kombi HD-SDI |
| EAN | 4049371088091 |
| Eigenschaften | OFC hochreines Kupfer |
| Eigenschaften | SDI |
| Eigenschaften | PUR |
| Eigenschaften | Digital 75 O |
| Eigenschaften | Analog |
| Einsatzgebiet | Installation |
| Einsatzgebiet | Bühne / live |
| Einsatzgebiet | Studio / Broadcast |
| Einsatzgebiet | Mobiler Einsatz outdoor / indoor |
| Anwendung | Multikoax & Audio |
| Farbe | schwarz |
| Farbe detailliert | schwarz |
| Aufbau | [4LI2YSCY0,60mm+4(2LI2Y0,14mm²)DY]Y |
| Aufbau (audio) | 4(2LIY0,14mm²)(ST)DY |
| Mantelmaterial | PUR |
| Mantel Ø [mm] | 15,60 |
| Kanalanzahl (audio) | 4 |
| Kanalanzahl (video) | 1 |
| Innenleiter (audio) | 2 |
| Innenleiter (video) | 4 |
| Innenleiter (audio) [mm²] | 0,14 |
| Innenleiter (video) [mm²] | 0,28 |
| Innenleiter Ø (audio) [mm] | 0,42 |
| Innenleiter Ø (video) [mm] | 0,60 |
| AWG (audio) | 26 |
| AWG (video) | 23 |
| Abschirmung (audio) | Cu-Wendel, verzinnt |
| Abschirmung (video) | Cu-Geflecht verz. 95 % + AL / PT-Folie |
| Bedeckung, opt. [%] | 100 |
| Cu-Litzen (audio) | 36 |
| Cu-Litzen (video) | 1 |
| Cu-Litze Ø (audio) [mm] | 0,07 |
| Cu-Litze Ø (video) [mm] | 0,60 |
| Leiterisolationsmaterial (video) | Foam / Skin-PE |
| Leiterisolation Ø (video) [mm] | 2,80 |
| Gewicht bei 1 m [g] | 270 |
| UV-Beständig | Ja |
| Brandlast je m [kWh] | 1,59 |
| Bauform | rund |
| Aufmachung, VPE | als Meterware |
| Temperatur min. [°C] | -30 |
| Temperatur max. [°C] | 85 |
| Breite [mm] | 15,6 |
| Höhe [mm] | 15,6 |
| Kapazität Ader/Ader bei 1m (audio) [pF] | 53 |
| Kapazität Ader/Ader bei 1 ft. (audio) [pF] | 16,1544 |
| Kapazität Ader/Schirm bei 1m (video) [pF] | 55 |
| Kapazität Ader/Schirm bei 1 ft. (video) [pF] | 16,764 |
| Dämpfung bei 5 MHz (100m & 20° C) [dB] | 8,5 |
| Dämpfung bei 5 MHz (100 ft. & 20 °C / 68 °F) [dB] | 2,5908 |
| Dämpfung bei 50 MHz (100m & 20° C) [dB] | 9,6 |
| Dämpfung bei 50 MHz (100 ft. & 20 °C / 68 °F) [dB] | 2,9261 |
| Dämpfung bei 100 MHz (100m & 20° C) [dB] | 11 |
| Dämpfung bei 100 MHz (100 ft. & 20 °C / 68 °F) [dB] | 3,3528 |
| Dämpfung bei 200 MHz (100m & 20° C) [dB] | 13,8 |
| Dämpfung bei 200 MHz (100 ft. & 20 °C / 68 °F) [dB] | 4,2062 |
| Dämpfung bei 470 MHz (100m & 20° C) [dB] | 20,9 |
| Dämpfung bei 470 MHz (100 ft. & 20 °C / 68 °F) [dB] | 6,3703 |
| Dämpfung bei 862 MHz (100m & 20° C) [dB] | 29,9 |
| Dämpfung bei 862 MHz (100 ft. & 20 °C / 68 °F) [dB] | 9,1135 |
| Dämpfung bei 1000 MHz (100m & 20° C) [dB] | 32,9 |
| Dämpfung bei 1000 MHz (100 ft. & 20 °C / 68 °F) [dB] | 10,0279 |
| Dämpfung bei 1485 MHz (100m & 20° C) [dB] | 41,6 |
| Dämpfung bei 1485 MHz (100 ft. & 20 °C / 68 °F) [dB] | 12,6797 |
| Dämpfung bei 1750 MHz (100m & 20° C) [dB] | 45,7 |
| Dämpfung bei 1750 MHz (100 ft. & 20 °C / 68 °F) [dB] | 13,9294 |
| Dämpfung bei 2150 MHz (100m & 20° C) [dB] | 50,5 |
| Dämpfung bei 2150 MHz (100 ft. & 20 °C / 68 °F) [dB] | 15,3924 |
| Dämpfung bei 3000 MHz (100m & 20° C) [dB] | 56,2 |
| Dämpfung bei 3000 MHz (100 ft. & 20 °C / 68 °F) [dB] | 17,1298 |
| Wellenwiderstand (video) [O] | 75 |
| BPVo-Euroklasse | Fca |
