Transit Mini Kombi TMK 522
Video- & Audiokabel
Vorteile:
- Zuverlässige und sehr hochwertige Netzwerk-, Bild- & Tonübertragung in einem Kabel
- Einfach zu crimpen und sehr gute Dämpfungswerte
- Trommelbar durch spezielle Adernverseilung und Soft-PVC, sowie geringem Außendurchmesser
Anwendung:
- Zur Festinstallation bei Platzmangel (Theater, Sport arenen, Medien- & Kongresszentren)
- Für die Audio- und Videoübertragung, Netzwerk und Power
- Flexibles Patchkabel
Technische Daten:
- Artikelnummer: 600-1841-05
- Name: Transit Mini Kombi TMK 522
- EAN: 4049371002592
- Eigenschaften: Digital 75 O
- Eigenschaften: OFC hochreines Kupfer
- Eigenschaften: Analog
- Einsatzgebiet: Bühne / live
- Einsatzgebiet: Installation
- Einsatzgebiet: ELA 100 V
- Einsatzgebiet: Studio / Broadcast
- Einsatzgebiet: Mobiler Einsatz outdoor / indoor
- Anwendung: Video- & Audiokabel
- Farbe: schwarz
- Aufbau: [5LI2YSCY0,34mm+2(2LI2Y0,08mm²)DY+2LIY0,14mm²)Y]Y
- Aufbau (audio): 2(2LIY0,08mm²)DY
- Aufbau (control): 2 x 0,14 mm²
- Mantelmaterial: PVC
- Mantel Ø: 10,00 mm
- Mantel Ø: 0.3937 "
- Mantel Ø (audio): 2,70 mm
- Mantel Ø (audio): 0.1063 "
- Mantel Ø (video): 2,70 mm
- Mantel Ø (video): 0.1063 "
- Mantel Ø (control): 1,00 mm
- Mantel Ø (control): 0.0394 "
- Kanalanzahl (audio): 2
- Kanalanzahl (video): 1
- Kanalanzahl (control): 2
- Innenleiter (audio): 2
- Innenleiter (video): 5
- Innenleiter (audio): 0,08 mm²
- Innenleiter (audio): 0.0001 sqin
- Innenleiter (control): 0,14 mm²
- Innenleiter (control): 0.0002 sqin
- Innenleiter Ø (audio): 0,32 mm
- Innenleiter Ø (audio): 0.0126 "
- Innenleiter Ø (video): 0,34 mm
- Innenleiter Ø (video): 0.0134 "
- Innenleiter Ø (control): 0,42 mm
- Innenleiter Ø (control): 0.0165 "
- AWG (audio): 28
- AWG (video): 26
- AWG (control): 25
- Abschirmung (video): CU-Wendelschirm 92 %
- Bedeckung, opt.: 92 %
- Cu-Litzen (audio): 7
- Cu-Litzen (video): 7
- Cu-Litzen (control): 18
- Cu-Litze Ø (audio): 0,13 mm
- Cu-Litze Ø (audio): 0.0051 "
- Cu-Litze Ø (video): 0,13 mm
- Cu-Litze Ø (video): 0.0051 "
- Cu-Litze Ø (control): 0,10 mm
- Cu-Litze Ø (control): 0.0039 "
- Leiterisolationsmaterial (video): Foam / Skin-PE
- Leiterisolation Ø (video): 1,60 mm
- Leiterisolation Ø (video): 0.063 "
- Gewicht bei 1 m: 140 g
- Gewicht bei 1000 ft: 94.2082 lbs
- UV-Beständig: Ja
- Brandlast je m: 0,4 kWh
- Bauform: rund
- Aufmachung, VPE: als Meterware
- Temperatur min.: -20 °C
- Temperatur max.: 70 °C
- Breite: 10 mm
- Breite: 0.3937 "
- Höhe: 10 mm
- Höhe: 0.3937 "
- Kapazität Ader/Ader bei 1m (audio): 140 pF
- Kapazität Ader/Ader bei 1 ft. (audio): 42.672 pF
- Kapazität Ader/Schirm bei 1m (audio): 245 pF
- Kapazität Ader/Schirm bei 1 ft. (audio): 74.676 pF
- Kapazität Ader/Schirm bei 1m (video): 56 pF
- Kapazität Ader/Schirm bei 1 ft. (video): 17.0688 pF
- Dämpfung bei 50 MHz (100m & 20° C): 14,4 dB
- Dämpfung bei 50 MHz (100 ft. & 20 °C / 68 °F): 4.3891 dB
- Dämpfung bei 100 MHz (100m & 20° C): 20,8 dB
- Dämpfung bei 100 MHz (100 ft. & 20 °C / 68 °F): 6.3398 dB
- Dämpfung bei 200 MHz (100m & 20° C): 29,8 dB
- Dämpfung bei 200 MHz (100 ft. & 20 °C / 68 °F): 9.083 dB
- Dämpfung bei 470 MHz (100m & 20° C): 43 dB
- Dämpfung bei 470 MHz (100 ft. & 20 °C / 68 °F): 13.1064 dB
- Dämpfung bei 862 MHz (100m & 20° C): 67 dB
- Dämpfung bei 862 MHz (100 ft. & 20 °C / 68 °F): 20.4216 dB
- Dämpfung bei 1000 MHz (100m & 20° C): 74,6 dB
- Dämpfung bei 1000 MHz (100 ft. & 20 °C / 68 °F): 22.7381 dB
- Dämpfung bei 1485 MHz (100m & 20° C): 96,8 dB
- Dämpfung bei 1485 MHz (100 ft. & 20 °C / 68 °F): 29.5046 dB
- Wellenwiderstand (video): 75 O
- BPVo-Euroklasse: Fca
Fünf plus zwei gleich zehn...

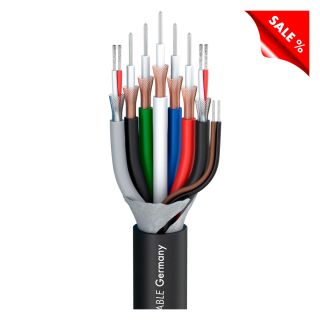

Das Transit Mini Kombi TMK 522 besitzt 5 koaxiale Leitungen, 2 Audiokabel und zwei Steuerleitungen in einem 10,00 mm-PVC-Mantel. Wir haben die Mini Koaxiale Ausführung 0.3/1.8 gewählt, die ideal ist, um das Kabel in einem Scart- oder D-Sub Stecker zu verarbeiten. Das Kabel ist hoch flexibel und trommelbar.
Vorteile:
- Zuverlässige und sehr hochwertige Netzwerk-, Bild- & Tonübertragung in einem Kabel
- Einfach zu crimpen und sehr gute Dämpfungswerte
- Trommelbar durch spezielle Adernverseilung und Soft-PVC, sowie geringem Außendurchmesser
Anwendung:
- Zur Festinstallation bei Platzmangel (Theater, Sport arenen, Medien- & Kongresszentren)
- Für die Audio- und Videoübertragung, Netzwerk und Power
- Flexibles Patchkabel
| GELÖSCHT Kanalanzahl (control) | 1 |
| Artikelnummer | 600-1841-05 |
| Name | Transit Mini Kombi TMK 522 |
| EAN | 4049371002592 |
| Eigenschaften | OFC hochreines Kupfer |
| Eigenschaften | Analog |
| Eigenschaften | Digital 75 O |
| Einsatzgebiet | Installation |
| Einsatzgebiet | Bühne / live |
| Einsatzgebiet | Studio / Broadcast |
| Einsatzgebiet | ELA 100 V |
| Einsatzgebiet | Mobiler Einsatz outdoor / indoor |
| Anwendung | Video- & Audiokabel |
| Farbe | schwarz |
| Farbe detailliert | schwarz |
| Aufbau | [5LI2YSCY0,34mm+2(2LI2Y0,08mm²)DY+2LIY0,14mm²)Y]Y |
| Aufbau (audio) | 2(2LIY0,08mm²)DY |
| Aufbau (control) | 2 x 0,14 mm² |
| Mantelmaterial | PVC |
| Mantel Ø [mm] | 10,00 |
| Mantel Ø (audio) [mm] | 2,70 |
| Mantel Ø (video) [mm] | 2,70 |
| Mantel Ø (control) [mm] | 1,00 |
| Kanalanzahl (audio) | 2 |
| Kanalanzahl (video) | 1 |
| Kanalanzahl (control) | 2 |
| Innenleiter (audio) | 2 |
| Innenleiter (video) | 5 |
| Innenleiter (audio) [mm²] | 0,08 |
| Innenleiter (control) [mm²] | 0,14 |
| Innenleiter Ø (audio) [mm] | 0,32 |
| Innenleiter Ø (video) [mm] | 0,34 |
| Innenleiter Ø (control) [mm] | 0,42 |
| AWG (audio) | 28 |
| AWG (video) | 26 |
| AWG (control) | 25 |
| Abschirmung (video) | CU-Wendelschirm 92 % |
| Bedeckung, opt. [%] | 92 |
| Cu-Litzen (audio) | 7 |
| Cu-Litzen (video) | 7 |
| Cu-Litzen (control) | 18 |
| Cu-Litze Ø (audio) [mm] | 0,13 |
| Cu-Litze Ø (video) [mm] | 0,13 |
| Cu-Litze Ø (control) [mm] | 0,10 |
| Leiterisolationsmaterial (video) | Foam / Skin-PE |
| Leiterisolation Ø (video) [mm] | 1,60 |
| Gewicht bei 1 m [g] | 140 |
| UV-Beständig | Ja |
| Brandlast je m [kWh] | 0,4 |
| Bauform | rund |
| Aufmachung, VPE | als Meterware |
| Temperatur min. [°C] | -20 |
| Temperatur max. [°C] | 70 |
| Breite [mm] | 10 |
| Höhe [mm] | 10 |
| Kapazität Ader/Ader bei 1m (audio) [pF] | 140 |
| Kapazität Ader/Ader bei 1 ft. (audio) [pF] | 42,672 |
| Kapazität Ader/Schirm bei 1m (audio) [pF] | 245 |
| Kapazität Ader/Schirm bei 1 ft. (audio) [pF] | 74,676 |
| Kapazität Ader/Schirm bei 1m (video) [pF] | 56 |
| Kapazität Ader/Schirm bei 1 ft. (video) [pF] | 17,0688 |
| Dämpfung bei 50 MHz (100m & 20° C) [dB] | 14,4 |
| Dämpfung bei 50 MHz (100 ft. & 20 °C / 68 °F) [dB] | 4,3891 |
| Dämpfung bei 100 MHz (100m & 20° C) [dB] | 20,8 |
| Dämpfung bei 100 MHz (100 ft. & 20 °C / 68 °F) [dB] | 6,3398 |
| Dämpfung bei 200 MHz (100m & 20° C) [dB] | 29,8 |
| Dämpfung bei 200 MHz (100 ft. & 20 °C / 68 °F) [dB] | 9,083 |
| Dämpfung bei 470 MHz (100m & 20° C) [dB] | 43 |
| Dämpfung bei 470 MHz (100 ft. & 20 °C / 68 °F) [dB] | 13,1064 |
| Dämpfung bei 862 MHz (100m & 20° C) [dB] | 67 |
| Dämpfung bei 862 MHz (100 ft. & 20 °C / 68 °F) [dB] | 20,4216 |
| Dämpfung bei 1000 MHz (100m & 20° C) [dB] | 74,6 |
| Dämpfung bei 1000 MHz (100 ft. & 20 °C / 68 °F) [dB] | 22,7381 |
| Dämpfung bei 1485 MHz (100m & 20° C) [dB] | 96,8 |
| Dämpfung bei 1485 MHz (100 ft. & 20 °C / 68 °F) [dB] | 29,5046 |
| Wellenwiderstand (video) [O] | 75 |
| BPVo-Euroklasse | Fca |
