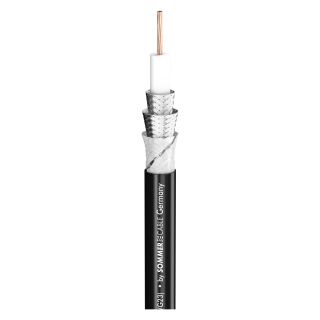

SC-AQUA MARINEX VIDEO 1.2L/4.8
Videokabel
Vorteile:
- Solider Außenmantel und zweifacher Cu-Geflechtschirm
- Trommelbar und hohe Anzahl von Biegezyklen
- Einsetzbar in großen Wassertiefen
- Kälteflexibel durch speziellen HD-PUR Mantel
- Kompromisslose mechanische und elektrische Leitungsqualität
- Verwendbar mit handelsüblichen 1.2/4.8 BNC-Verbindern
Anwendung:
- HD-SDI-Videokabel für die Festinstallation im Bootsbau, Tunnelbau
oder in Sportarenen
- Flexibles HD-SDI-Videokabel für die Kamerazuleitung bei
Tauchgängen
- Hochwertige Phono-/Audioleitung für die NF-Übertragung
- Hochauflösende Bildübertragung bspw. für den Einsatz in der
Sedimenttechnik
Technische Daten:
- Artikelnummer: 605-0241AQ
- Name: SC-AQUA MARINEX VIDEO 1.2L/4.8
- EAN: 4049371194471
- Eigenschaften: Halogenfrei / LSZH
- Eigenschaften: HDTV
- Eigenschaften: Analog
- Eigenschaften: PUR
- Eigenschaften: Unterwasserverlegung
- Eigenschaften: Digital 75 O
- Eigenschaften: SDI
- Einsatzgebiet: Bühne / live
- Einsatzgebiet: Mobiler Einsatz outdoor / indoor
- Einsatzgebiet: Installation
- Einsatzgebiet: ELA 100 V
- Anwendung: Videokabel
- Farbe: schwarz
- Mantelmaterial: PUR-SR
- Mantel Ø: 7,40 mm
- Mantel Ø: 0.2913 "
- Kanalanzahl (video): 1
- Innenleiter (video): 1
- Innenleiter (video): 0,88 mm²
- Innenleiter (video): 0.0014 sqin
- Innenleiter Ø (video): 1,06 mm
- Innenleiter Ø (video): 0.0417 "
- AWG (video): 18
- Abschirmung: 2 x CU-Geflecht + Spezial-Schutzbandierung
- Bedeckung, opt.: 90 %
- Cu-Litzen (video): 7
- Cu-Litze Ø (video): 0,40 mm
- Cu-Litze Ø (video): 0.0157 "
- Leiterisolationsmaterial: PO
- Leiterisolation Ø: 4,80 mm
- Leiterisolation Ø: 0.189 "
- Gewicht bei 1 m: 81 g
- Gewicht bei 1000 ft: 54.5062 lbs
- UV-Beständig: Ja
- Brandlast je m: 0,38 kWh
- Bauform: rund
- Aufmachung, VPE: als Meterware
- Temperatur min.: -40 °C
- Temperatur max.: 80 °C
- Max. Übertragungslänge (SMPTE 425M, 3G): 141 m
- Max. Übertragungslänge (SMPTE 425M, 3G): 462.5984 ft
- Max. Übertragungslänge (SMPTE 2081, 6G): 96 m
- Max. Übertragungslänge (SMPTE 2081, 6G): 314.9606 ft
- Breite: 7,4 mm
- Breite: 0.2913 "
- Höhe: 7,4 mm
- Höhe: 0.2913 "
- Kapazität Ader/Schirm bei 1m (video): 52 pF
- Kapazität Ader/Schirm bei 1 ft. (video): 15.8496 pF
- Dämpfung bei 200 MHz (100m & 20° C): 9,3 dB
- Dämpfung bei 200 MHz (100 ft. & 20 °C / 68 °F): 2.8346 dB
- Dämpfung bei 470 MHz (100m & 20° C): 14,2 dB
- Dämpfung bei 470 MHz (100 ft. & 20 °C / 68 °F): 4.3282 dB
- Dämpfung bei 862 MHz (100m & 20° C): 21 dB
- Dämpfung bei 862 MHz (100 ft. & 20 °C / 68 °F): 6.4008 dB
- Dämpfung bei 1000 MHz (100m & 20° C): 23 dB
- Dämpfung bei 1000 MHz (100 ft. & 20 °C / 68 °F): 7.0104 dB
- Dämpfung bei 1485 MHz (100m & 20° C): 28,1 dB
- Dämpfung bei 1485 MHz (100 ft. & 20 °C / 68 °F): 8.5649 dB
- Dämpfung bei 1750 MHz (100m & 20° C): 30,3 dB
- Dämpfung bei 1750 MHz (100 ft. & 20 °C / 68 °F): 9.2354 dB
- Dämpfung bei 2150 MHz (100m & 20° C): 34 dB
- Dämpfung bei 2150 MHz (100 ft. & 20 °C / 68 °F): 10.3632 dB
- Dämpfung bei 3000 MHz (100m & 20° C): 41,6 dB
- Dämpfung bei 3000 MHz (100 ft. & 20 °C / 68 °F): 12.6797 dB
- Wellenwiderstand: 75 O
- Leiterwiderstand bei 1 km: 23 O
- Leiterwiderstand bei 1000 ft.: 7.0104 O
- Schirmwiderstand bei 1 km: 4,95 O
- Schirmwiderstand bei 1000 ft.: 1.5088 O
- BPVo-Euroklasse: Fca
- Max. Übertragungslänge (SMPTE 2082, 12G): 62 m
- Max. Übertragungslänge (SMPTE 2082, 12G): 203,4121 ft
Deep Sea heißt nicht „tief sehen“…
denn die verlustfreie Bildübertragung in großen Wassertiefen ist nicht nur für den Taucher, sondern auch für ein Kabel eine echte Herausforderung.
Die Ausführung 0,88 mm²/ ist die HD-SDI-Variante des AQUA MARINEX 0.6L/3.7, allerdings mit gasgeschäumter Isolation und doppelter Schirmung, für hochauflösende Full-HD-Bildformate und größere Übertragungslängen. Es kann dauerhaft in einer Wassertiefe von bis zu 50 m eingesetzt werden und trotzt allerlei Wasser-Kleintier-Attacken und all zu großem Wasserdruck. Aufgrund des unsymmetrischen Aufbaus kann das SC-AQUA MARINEX VIDEO 1.2L/4.8 auch als Instrumentenzuführung oder NF-Phono-Kabel verwendet werden. Es besitzt einen schwarzen UV-beständigen Außenmantel, der ohne weiteres mit Wandfarbe übermalt werden, ohne dabei die Funktionalität oder das Finish zu beeinträchtigen.
Vorteile:
- Solider Außenmantel und zweifacher Cu-Geflechtschirm
- Trommelbar und hohe Anzahl von Biegezyklen
- Einsetzbar in großen Wassertiefen
- Kälteflexibel durch speziellen HD-PUR Mantel
- Kompromisslose mechanische und elektrische Leitungsqualität
- Verwendbar mit handelsüblichen 1.2/4.8 BNC-Verbindern
Anwendung:
- HD-SDI-Videokabel für die Festinstallation im Bootsbau, Tunnelbau
oder in Sportarenen
- Flexibles HD-SDI-Videokabel für die Kamerazuleitung bei
Tauchgängen
- Hochwertige Phono-/Audioleitung für die NF-Übertragung
- Hochauflösende Bildübertragung bspw. für den Einsatz in der
Sedimenttechnik
| Artikelnummer | 605-0241AQ |
| Name | SC-AQUA MARINEX VIDEO 1.2L/4.8 |
| EAN | 4049371194471 |
| Eigenschaften | Analog |
| Eigenschaften | SDI |
| Eigenschaften | HDTV |
| Eigenschaften | Digital 75 O |
| Eigenschaften | Halogenfrei / LSZH |
| Eigenschaften | Unterwasserverlegung |
| Eigenschaften | PUR |
| Einsatzgebiet | Mobiler Einsatz outdoor / indoor |
| Einsatzgebiet | ELA 100 V |
| Einsatzgebiet | Bühne / live |
| Einsatzgebiet | Installation |
| Anwendung | Videokabel |
| Farbe | schwarz |
| Farbe detailliert | schwarz |
| Mantelmaterial | PUR-SR |
| Mantel Ø [mm] | 7,40 |
| Kanalanzahl (video) | 1 |
| Innenleiter (video) | 1 |
| Innenleiter (video) [mm²] | 0,88 |
| Innenleiter Ø (video) [mm] | 1,06 |
| AWG (video) | 18 |
| Abschirmung | 2 x CU-Geflecht + Spezial-Schutzbandierung |
| Bedeckung, opt. [%] | 90 |
| Cu-Litzen (video) | 7 |
| Cu-Litze Ø (video) [mm] | 0,40 |
| Leiterisolationsmaterial | PO |
| Leiterisolation Ø [mm] | 4,80 |
| Gewicht bei 1 m [g] | 81 |
| UV-Beständig | Ja |
| Brandlast je m [kWh] | 0,38 |
| Bauform | rund |
| Aufmachung, VPE | als Meterware |
| Temperatur min. [°C] | -40 |
| Temperatur max. [°C] | 80 |
| Max. Übertragungslänge (SMPTE 425M, 3G) [m] | 141 |
| Max. Übertragungslänge (SMPTE 2081, 6G) [m] | 96 |
| Breite [mm] | 7,4 |
| Höhe [mm] | 7,4 |
| Kapazität Ader/Schirm bei 1m (video) [pF] | 52 |
| Kapazität Ader/Schirm bei 1 ft. (video) [pF] | 15,8496 |
| Dämpfung bei 200 MHz (100m & 20° C) [dB] | 9,3 |
| Dämpfung bei 200 MHz (100 ft. & 20 °C / 68 °F) [dB] | 2,8346 |
| Dämpfung bei 470 MHz (100m & 20° C) [dB] | 14,2 |
| Dämpfung bei 470 MHz (100 ft. & 20 °C / 68 °F) [dB] | 4,3282 |
| Dämpfung bei 862 MHz (100m & 20° C) [dB] | 21 |
| Dämpfung bei 862 MHz (100 ft. & 20 °C / 68 °F) [dB] | 6,5837 |
| Dämpfung bei 1000 MHz (100m & 20° C) [dB] | 23 |
| Dämpfung bei 1000 MHz (100 ft. & 20 °C / 68 °F) [dB] | 7,3152 |
| Dämpfung bei 1485 MHz (100m & 20° C) [dB] | 28,1 |
| Dämpfung bei 1485 MHz (100 ft. & 20 °C / 68 °F) [dB] | 8,5649 |
| Dämpfung bei 1750 MHz (100m & 20° C) [dB] | 30,3 |
| Dämpfung bei 1750 MHz (100 ft. & 20 °C / 68 °F) [dB] | 9,2354 |
| Dämpfung bei 2150 MHz (100m & 20° C) [dB] | 34 |
| Dämpfung bei 2150 MHz (100 ft. & 20 °C / 68 °F) [dB] | 10,2108 |
| Dämpfung bei 3000 MHz (100m & 20° C) [dB] | 41,6 |
| Dämpfung bei 3000 MHz (100 ft. & 20 °C / 68 °F) [dB] | 12,6797 |
| Wellenwiderstand [O] | 75 |
| Leiterwiderstand bei 1 km [O] | 23 |
| Leiterwiderstand bei 1000 ft. [O] | 7,0104 |
| Schirmwiderstand bei 1 km [O] | 4,95 |
| Schirmwiderstand bei 1000 ft. [O] | 1,5088 |
| BPVo-Euroklasse | Fca |
| Max. Übertragungslänge (SMPTE 2082, 12G) [m] | 62 |
| Max. Übertragungslänge (SMPTE 2082, 12G) [ft] | 203,4121 |
