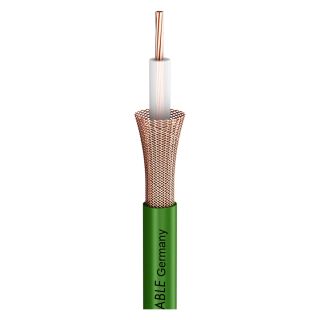

Videokabel SC-Focusline L CPR-Version; 1 x 0,60; PVC Ø 6,20 mm; 75 O; grün

Videokabel SC-Focusline L CPR-Version; 1 x 0,60; PVC Ø 6,20 mm; 75 O; grün

Artikelnummer: 600-0054LC
EAN: 4049371395434
HAN: 600-0054LC
Kategorie: Meterware Video

Videokabel SC-Focusline L CPR-Version 1 x 0,60 PVC Ø 6,20 mm 75 O grün - Genau das ist es...±1 %. Denn auf die ohmsche Genauigkeit kommt es an! Und Ungenauigkeit ist der Feind bei der Videoübertragung

1,76 €

exkl. 19% USt. ,

Bitte beachten Sie den Mindestbestellwert von 50 EUR.

Muss bestellt werden. Ab Bestellung lieferbar in 14 Tagen.
Lieferzeit: ca. 3 Wochen (DE - Ausland abweichend)

Beschreibung
Frage zum Artikel

SC-Focusline L CPR-Version
Videokabel

Vorteile:
- Präziser Wellenwiderstand von 75 O
- Flexibler und widerstandsfähiger Außenmantel
- In grün und schwarz lieferbar

Anwendung:
- Bildbearbeitung in der Videotechnik
- Verkabelung von Bild- und Überwachungsmonitoren
- Festinstallation in den Bereichen Broadcast und Television
- Zur Datenübertragung
- In der Hochfrequenztechnik

Technische Daten:
- Artikelnummer: 600-0054LC
- Name: SC-Focusline L CPR-Version
- EAN: 4049371395434
- Eigenschaften: Analog
- Eigenschaften: Digital 75 O
- Eigenschaften: OFC hochreines Kupfer
- Einsatzgebiet: ELA 100 V
- Einsatzgebiet: Studio / Broadcast
- Einsatzgebiet: Installation
- Einsatzgebiet: Mobiler Einsatz outdoor / indoor
- Anwendung: Videokabel
- Farbe: grün
- Aufbau: 02YS(ST)CH0,6/3,7
- Mantelmaterial: PVC
- Mantel Ø: 6,20 mm
- Mantel Ø: 0.2441 "
- Kanalanzahl (video): 1
- Innenleiter (video): 1
- Innenleiter (video): 0,22 mm²
- Innenleiter (video): 0.0003 sqin
- Innenleiter Ø (video): 0,60 mm
- Innenleiter Ø (video): 0.0236 "
- AWG (video): 23
- Abschirmung: Cu-Geflecht
- Bedeckung, opt.: 92 %
- Cu-Litzen (video): 7
- Cu-Litze Ø (video): 0,20 mm
- Cu-Litze Ø (video): 0.0079 "
- Leiterisolationsmaterial: PE
- Leiterisolation Ø: 3,70 mm
- Leiterisolation Ø: 0.1457 "
- Gewicht bei 1 m: 44 g
- Gewicht bei 1000 ft: 29.6083 lbs
- Brandlast je m: 0,23 kWh
- Bauform: rund
- Aufmachung, VPE: 1000 m Rolle
- Aufmachung, VPE: 100 m Rolle
- Verkürzungsfaktor: 0,66
- Temperatur min.: -20 °C
- Temperatur max.: 70 °C
- Breite: 6,2 mm
- Breite: 0.2441 "
- Höhe: 6,2 mm
- Höhe: 0.2441 "
- Kapazität Ader/Schirm bei 1m (video): 67 pF
- Kapazität Ader/Schirm bei 1 ft. (video): 20.4216 pF
- Dämpfung bei 5 MHz (100m & 20° C): 2,5 dB
- Dämpfung bei 5 MHz (100 ft. & 20 °C / 68 °F): 0.762 dB
- Dämpfung bei 50 MHz (100m & 20° C): 6,2 dB
- Dämpfung bei 50 MHz (100 ft. & 20 °C / 68 °F): 1.8898 dB
- Dämpfung bei 100 MHz (100m & 20° C): 10,2 dB
- Dämpfung bei 100 MHz (100 ft. & 20 °C / 68 °F): 3.109 dB
- Dämpfung bei 200 MHz (100m & 20° C): 13,1 dB
- Dämpfung bei 200 MHz (100 ft. & 20 °C / 68 °F): 3.9929 dB
- Wellenwiderstand: 75 O
- Leiterwiderstand bei 1 km: 150 O
- Leiterwiderstand bei 1000 ft.: 45.72 O
- Schirmwiderstand bei 1 km: 13 O
- Schirmwiderstand bei 1000 ft.: 3.9624 O
- BPVo-Euroklasse: Eca

Genau das ist es...

±1 %. Denn auf die ohmsche Genauigkeit kommt es an! Und Ungenauigkeit ist der Feind bei der Videoübertragung. Dieses Kabel wird in der Videotechnik eingesetzt und ist für den mobilen Einsatz und zur Festinstallation geeignet. Die grüne Mantelfarbe kennzeichnet den von Rundfunkhäusern geforderten Wellenwiderstand von 75 O mit einer Genauigkeit von ±1 %. Im Gegensatz zu den gängigen Videoleitungen ist das SC-Focusline L CPR-Version versehen mit einem weichen und trotzdem sehr widerstandsfähigen Mantel und einem engverseilten Kupfergeflecht aus oxygenfreiem Kupfer.

Vorteile:

Präziser Wellenwiderstand von 75 O
Flexibler und widerstandsfähiger Außenmantel
In grün und schwarz lieferbar

Anwendung:

Bildbearbeitung in der Videotechnik
Verkabelung von Bild- und Überwachungsmonitoren
Festinstallation in den Bereichen Broadcast und Television
Zur Datenübertragung
In der Hochfrequenztechnik

Artikelnummer	600-0054LC
Name	SC-Focusline L CPR-Version
EAN	4049371395434
Eigenschaften	Digital 75 O
Eigenschaften	OFC hochreines Kupfer
Eigenschaften	Analog
Einsatzgebiet	ELA 100 V
Einsatzgebiet	Mobiler Einsatz outdoor / indoor
Einsatzgebiet	Installation
Einsatzgebiet	Studio / Broadcast
Anwendung	Videokabel
Farbe	grün
Farbe detailliert	grün
Aufbau	02YS(ST)CH0,6/3,7
Mantelmaterial	PVC
Mantel Ø [mm]	6,20
Kanalanzahl (video)	1
Innenleiter (video)	1
Innenleiter (video) [mm²]	0,22
Innenleiter Ø (video) [mm]	0,60
AWG (video)	23
Abschirmung	Cu-Geflecht
Bedeckung, opt. [%]	92
Cu-Litzen (video)	7
Cu-Litze Ø (video) [mm]	0,20
Leiterisolationsmaterial	PE
Leiterisolation Ø [mm]	3,70
Gewicht bei 1 m [g]	44
Brandlast je m [kWh]	0,23
Bauform	rund
Aufmachung, VPE	1000 m Rolle
Aufmachung, VPE	100 m Rolle
Verkürzungsfaktor	0,66
Temperatur min. [°C]	-20
Temperatur max. [°C]	70
Breite [mm]	6,2
Höhe [mm]	6,2
Kapazität Ader/Schirm bei 1m (video) [pF]	67
Kapazität Ader/Schirm bei 1 ft. (video) [pF]	20,4216
Dämpfung bei 5 MHz (100m & 20° C) [dB]	2,5
Dämpfung bei 5 MHz (100 ft. & 20 °C / 68 °F) [dB]	0,762
Dämpfung bei 50 MHz (100m & 20° C) [dB]	6,2
Dämpfung bei 50 MHz (100 ft. & 20 °C / 68 °F) [dB]	1,8898
Dämpfung bei 100 MHz (100m & 20° C) [dB]	10,2
Dämpfung bei 100 MHz (100 ft. & 20 °C / 68 °F) [dB]	3,109
Dämpfung bei 200 MHz (100m & 20° C) [dB]	13,1
Dämpfung bei 200 MHz (100 ft. & 20 °C / 68 °F) [dB]	3,9929
Wellenwiderstand [O]	75
Leiterwiderstand bei 1 km [O]	150
Leiterwiderstand bei 1000 ft. [O]	45,72
Schirmwiderstand bei 1 km [O]	13
Schirmwiderstand bei 1000 ft. [O]	3,9624
BPVo-Euroklasse	Eca

Datenblatt 600-0054LC
