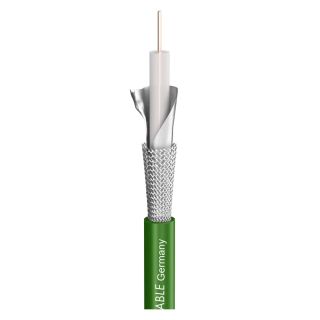

Videokabel SC-Focusline M; 1 x 0,60; FRNC Ø 6,20 mm; 75 O; grün

Videokabel SC-Focusline M; 1 x 0,60; FRNC Ø 6,20 mm; 75 O; grün

Artikelnummer: 600-0054MSF
EAN: 4049371005678
HAN: 600-0054MSF
Kategorie: Meterware Video

Videokabel SC-Focusline M 1 x 0,60 FRNC Ø 6,20 mm 75 O grün - Genau das ist es...±1 %. Denn auf die ohmsche Genauigkeit kommt es an! Und Ungenauigkeit ist der Feind bei der Videoübertragung. Dieses Ka

2,01 €

exkl. 19% USt. ,

Bitte beachten Sie den Mindestbestellwert von 50 EUR.

Muss bestellt werden. Ab Bestellung lieferbar in 14 Tagen.
Lieferzeit: ca. 3 Wochen (DE - Ausland abweichend)

Beschreibung
Frage zum Artikel

SC-Focusline M
Videokabel

Vorteile:
- Präziser Wellenwiderstand von 75 O
- Flexibler und widerstandsfähiger Außenmantel
- In grün und schwarz lieferbar

Anwendung:
- Bildbearbeitung in der Videotechnik
- Verkabelung von Bild- und Überwachungsmonitoren
- Festinstallation in den Bereichen Broadcast und Television
- Zur Datenübertragung
- In der Hochfrequenztechnik

Technische Daten:
- Artikelnummer: 600-0054MSF
- Name: SC-Focusline M
- EAN: 4049371005678
- Eigenschaften: FRNC flammwidrig
- Eigenschaften: Digital 75 O
- Eigenschaften: Analog
- Eigenschaften: Halogenfrei / LSZH
- Einsatzgebiet: Installation
- Einsatzgebiet: Mobiler Einsatz outdoor / indoor
- Einsatzgebiet: ELA 100 V
- Einsatzgebiet: Studio / Broadcast
- Anwendung: Videokabel
- Farbe: grün
- Aufbau: 02YS(ST)CH0,6/3,7
- Mantelmaterial: FRNC
- Mantel Ø: 6,20 mm
- Mantel Ø: 0.2441 "
- Kanalanzahl (video): 1
- Innenleiter (video): 1
- Innenleiter (video): 0,28 mm²
- Innenleiter (video): 0.0004 sqin
- Innenleiter Ø (video): 0,60 mm
- Innenleiter Ø (video): 0.0236 "
- AWG (video): 23
- Abschirmung: Cu-Geflecht verzinnt + metallisiertes Vlies
- Bedeckung, opt.: 100 %
- Cu-Litzen (video): 1
- Cu-Litze Ø (video): 0,60 mm
- Cu-Litze Ø (video): 0.0236 "
- Leiterisolationsmaterial: PE
- Leiterisolation Ø: 3,70 mm
- Leiterisolation Ø: 0.1457 "
- Gewicht bei 1 m: 44 g
- Gewicht bei 1000 ft: 29.6083 lbs
- Brandlast je m: 0,13 kWh
- Bauform: rund
- Aufmachung, VPE: 1000 m Rolle
- Aufmachung, VPE: 100 m Rolle
- Verkürzungsfaktor: 0,66
- Temperatur min.: -30 °C
- Temperatur max.: 70 °C
- Breite: 6,2 mm
- Breite: 0.2441 "
- Höhe: 6,2 mm
- Höhe: 0.2441 "
- Kapazität Ader/Schirm bei 1m (video): 67 pF
- Kapazität Ader/Schirm bei 1 ft. (video): 20.4216 pF
- Dämpfung bei 5 MHz (100m & 20° C): 2,2 dB
- Dämpfung bei 5 MHz (100 ft. & 20 °C / 68 °F): 0.6706 dB
- Dämpfung bei 50 MHz (100m & 20° C): 7,3 dB
- Dämpfung bei 50 MHz (100 ft. & 20 °C / 68 °F): 2.225 dB
- Dämpfung bei 200 MHz (100m & 20° C): 15,4 dB
- Dämpfung bei 200 MHz (100 ft. & 20 °C / 68 °F): 4.6939 dB
- Dämpfung bei 470 MHz (100m & 20° C): 24,5 dB
- Dämpfung bei 470 MHz (100 ft. & 20 °C / 68 °F): 7.4676 dB
- Dämpfung bei 862 MHz (100m & 20° C): 33,7 dB
- Dämpfung bei 862 MHz (100 ft. & 20 °C / 68 °F): 10.2718 dB
- Dämpfung bei 1000 MHz (100m & 20° C): 37,2 dB
- Dämpfung bei 1000 MHz (100 ft. & 20 °C / 68 °F): 11.3386 dB
- Wellenwiderstand: 75 O
- Leiterwiderstand bei 1 km: 63,5 O
- Leiterwiderstand bei 1000 ft.: 19.3548 O
- Schirmwiderstand bei 1 km: 13 O
- Schirmwiderstand bei 1000 ft.: 3.9624 O
- BPVo-Euroklasse: Fca

Genau das ist es...

±1 %. Denn auf die ohmsche Genauigkeit kommt es an! Und Ungenauigkeit ist der Feind bei der Videoübertragung. Dieses Kabel wird in der Videotechnik eingesetzt und ist für den mobilen Einsatz und zur Festinstallation geeignet. Die grüne Mantelfarbe kennzeichnet den von Rundfunkhäusern geforderten Wellenwiderstand von 75 O mit einer Genauigkeit von ±1 %. Im Gegensatz zu den gängigen Videoleitungen ist das SC-Focusline M versehen mit einem weichen und trotzdem sehr widerstandsfähigen Mantel und einem engverseilten Kupfergeflecht aus oxygenfreiem Kupfer.

Vorteile:

Präziser Wellenwiderstand von 75 O
Flexibler und widerstandsfähiger Außenmantel
In grün und schwarz lieferbar

Anwendung:

Bildbearbeitung in der Videotechnik
Verkabelung von Bild- und Überwachungsmonitoren
Festinstallation in den Bereichen Broadcast und Television
Zur Datenübertragung
In der Hochfrequenztechnik

Artikelnummer	600-0054MSF
Name	SC-Focusline M
EAN	4049371005678
Eigenschaften	Analog
Eigenschaften	FRNC flammwidrig
Eigenschaften	Halogenfrei / LSZH
Eigenschaften	Digital 75 O
Einsatzgebiet	Studio / Broadcast
Einsatzgebiet	ELA 100 V
Einsatzgebiet	Mobiler Einsatz outdoor / indoor
Einsatzgebiet	Installation
Anwendung	Videokabel
Farbe	grün
Farbe detailliert	grün
Aufbau	02YS(ST)CH0,6/3,7
Mantelmaterial	FRNC
Mantel Ø [mm]	6,20
Kanalanzahl (video)	1
Innenleiter (video)	1
Innenleiter (video) [mm²]	0,28
Innenleiter Ø (video) [mm]	0,60
AWG (video)	23
Abschirmung	Cu-Geflecht verzinnt + metallisiertes Vlies
Bedeckung, opt. [%]	100
Cu-Litzen (video)	1
Cu-Litze Ø (video) [mm]	0,60
Leiterisolationsmaterial	PE
Leiterisolation Ø [mm]	3,70
Gewicht bei 1 m [g]	44
Brandlast je m [kWh]	0,13
Bauform	rund
Aufmachung, VPE	1000 m Rolle
Aufmachung, VPE	100 m Rolle
Verkürzungsfaktor	0,66
Temperatur min. [°C]	-30
Temperatur max. [°C]	70
Breite [mm]	6,2
Höhe [mm]	6,2
Kapazität Ader/Schirm bei 1m (video) [pF]	67
Kapazität Ader/Schirm bei 1 ft. (video) [pF]	20,4216
Dämpfung bei 5 MHz (100m & 20° C) [dB]	2,2
Dämpfung bei 5 MHz (100 ft. & 20 °C / 68 °F) [dB]	0,6706
Dämpfung bei 50 MHz (100m & 20° C) [dB]	7,3
Dämpfung bei 50 MHz (100 ft. & 20 °C / 68 °F) [dB]	2,225
Dämpfung bei 200 MHz (100m & 20° C) [dB]	15,4
Dämpfung bei 200 MHz (100 ft. & 20 °C / 68 °F) [dB]	4,6939
Dämpfung bei 470 MHz (100m & 20° C) [dB]	24,5
Dämpfung bei 470 MHz (100 ft. & 20 °C / 68 °F) [dB]	7,4676
Dämpfung bei 862 MHz (100m & 20° C) [dB]	33,7
Dämpfung bei 862 MHz (100 ft. & 20 °C / 68 °F) [dB]	10,2718
Dämpfung bei 1000 MHz (100m & 20° C) [dB]	37,2
Dämpfung bei 1000 MHz (100 ft. & 20 °C / 68 °F) [dB]	11,3386
Wellenwiderstand [O]	75
Leiterwiderstand bei 1 km [O]	63,5
Leiterwiderstand bei 1000 ft. [O]	19,3548
Schirmwiderstand bei 1 km [O]	13
Schirmwiderstand bei 1000 ft. [O]	3,9624
BPVo-Euroklasse	Fca

Datenblatt 600-0054MSF
