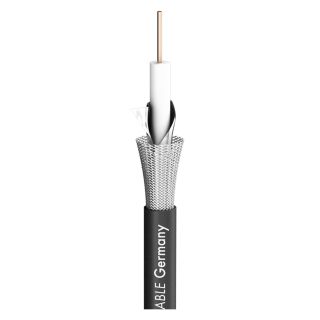

SC-Slimline
Videokabel
Vorteile:
- Hohe Lebensdauer durch alterungsbeständige Ummantelung
- Konstante, optimierte elektrische Werte durch Einsatz eines OFC-Massivdrahtes
- Gasgeschäumte Isolation für beste Dämpfungswerte
Anwendung:
- HD-SDI Videoübertragung im professionellen Broadcast-/Studiobereich
- In der Ü-Wagentechnik
- Zur Festinstallation, Hochfrequenztechnik und Antennenbau
Technische Daten:
- Artikelnummer: 600-0851F
- Name: SC-Slimline
- EAN: 4049371051422
- Eigenschaften: FRNC flammwidrig
- Eigenschaften: SDI
- Eigenschaften: Halogenfrei / LSZH
- Eigenschaften: Digital 75 O
- Eigenschaften: Analog
- Eigenschaften: OFC hochreines Kupfer
- Eigenschaften: HDTV
- Einsatzgebiet: ELA 100 V
- Einsatzgebiet: Installation
- Anwendung: Videokabel
- Farbe: schwarz
- Aufbau: 02YS(ST)CH0,6/2,8 HD-SDI
- Mantelmaterial: FRNC
- Mantel Ø: 4,20 mm
- Mantel Ø: 0.1654 "
- Kanalanzahl (video): 1
- Innenleiter (video): 1
- Innenleiter (video): 0,28 mm²
- Innenleiter (video): 0.0004 sqin
- Innenleiter Ø (video): 0,60 mm
- Innenleiter Ø (video): 0.0236 "
- AWG (video): 23
- Abschirmung: Cu-Geflecht verzinnt + AL / PT-Folie
- Bedeckung, opt.: 100 %
- Cu-Litzen (video): 1
- Cu-Litze Ø (video): 0,60 mm
- Cu-Litze Ø (video): 0.0236 "
- Leiterisolationsmaterial: Gas Injected-PE
- Leiterisolation Ø: 2,80 mm
- Leiterisolation Ø: 0.1102 "
- Gewicht bei 1 m: 22 g
- Gewicht bei 1000 ft: 14.8042 lbs
- UV-Beständig: Ja
- Brandlast je m: 0,06 kWh
- Bauform: rund
- Aufmachung, VPE: 500 m Rolle
- Aufmachung, VPE: 100 m Rolle
- Aufmachung, VPE: 1000 m Rolle
- Verkürzungsfaktor: 0,82
- Temperatur min.: -30 °C
- Temperatur max.: 70 °C
- Breite: 4,2 mm
- Breite: 0.1654 "
- Höhe: 4,2 mm
- Höhe: 0.1654 "
- Kapazität Ader/Ader bei 1m (video): 53 pF
- Kapazität Ader/Ader bei 1 ft. (video): 16.1544 pF
- Dämpfung bei 50 MHz (100m & 20° C): 7,3 dB
- Dämpfung bei 50 MHz (100 ft. & 20 °C / 68 °F): 2.225 dB
- Dämpfung bei 200 MHz (100m & 20° C): 14,5 dB
- Dämpfung bei 200 MHz (100 ft. & 20 °C / 68 °F): 4.4196 dB
- Dämpfung bei 470 MHz (100m & 20° C): 22,7 dB
- Dämpfung bei 470 MHz (100 ft. & 20 °C / 68 °F): 6.919 dB
- Dämpfung bei 862 MHz (100m & 20° C): 31,1 dB
- Dämpfung bei 862 MHz (100 ft. & 20 °C / 68 °F): 9.4793 dB
- Dämpfung bei 1000 MHz (100m & 20° C): 33,6 dB
- Dämpfung bei 1000 MHz (100 ft. & 20 °C / 68 °F): 10.2413 dB
- Dämpfung bei 1485 MHz (100m & 20° C): 41,2 dB
- Dämpfung bei 1485 MHz (100 ft. & 20 °C / 68 °F): 12.5578 dB
- Dämpfung bei 1750 MHz (100m & 20° C): 45,2 dB
- Dämpfung bei 1750 MHz (100 ft. & 20 °C / 68 °F): 13.777 dB
- Dämpfung bei 2150 MHz (100m & 20° C): 50,9 dB
- Dämpfung bei 2150 MHz (100 ft. & 20 °C / 68 °F): 15.5143 dB
- Dämpfung bei 3000 MHz (100m & 20° C): 89,8 dB
- Dämpfung bei 3000 MHz (100 ft. & 20 °C / 68 °F): 27.371 dB
- Wellenwiderstand: 75 O
- Schirmwiderstand bei 1 km: 90 O
- Schirmwiderstand bei 1000 ft.: 27.432 O
- BPVo-Euroklasse: Fca
Sie suchen den Superstar...
unter den Video- und Sat-Kabeln? Das SC-Slimline (RCB) erfüllt alle Anforderungen, die heute an hochwertige HD-SDI/HDTV Kabel gestellt werden und verspricht durch die Verwendung hochwertiger Materialien eine hohe Lebenserwartung. Zur Erreichung niedrigster Dämpfungswerte haben wir das Kabel mit einem Massivdraht aus sauerstofffreien Kupfer (OFC), gasgeschäumter Isolation (Gas Injected) und einem doppelten Schirm ausgestattet (Cu-Geflecht verzinnt + AL / PT-Folie).
Vorteile:
- Hohe Lebensdauer durch alterungsbeständige Ummantelung
- Konstante, optimierte elektrische Werte durch Einsatz eines OFC-Massivdrahtes
- Gasgeschäumte Isolation für beste Dämpfungswerte
Anwendung:
- HD-SDI Videoübertragung im professionellen Broadcast-/Studiobereich
- In der Ü-Wagentechnik
- Zur Festinstallation, Hochfrequenztechnik und Antennenbau
| Artikelnummer | 600-0851F |
| Name | SC-Slimline |
| EAN | 4049371051422 |
| Eigenschaften | Digital 75 O |
| Eigenschaften | HDTV |
| Eigenschaften | OFC hochreines Kupfer |
| Eigenschaften | Halogenfrei / LSZH |
| Eigenschaften | SDI |
| Eigenschaften | FRNC flammwidrig |
| Eigenschaften | Analog |
| Einsatzgebiet | ELA 100 V |
| Einsatzgebiet | Installation |
| Anwendung | Videokabel |
| Farbe | schwarz |
| Farbe detailliert | schwarz |
| Aufbau | 02YS(ST)CH0,6/2,8 HD-SDI |
| Mantelmaterial | FRNC |
| Mantel Ø [mm] | 4,20 |
| Kanalanzahl (video) | 1 |
| Innenleiter (video) | 1 |
| Innenleiter (video) [mm²] | 0,28 |
| Innenleiter Ø (video) [mm] | 0,60 |
| AWG (video) | 23 |
| Abschirmung | Cu-Geflecht verzinnt + AL / PT-Folie |
| Bedeckung, opt. [%] | 100 |
| Cu-Litzen (video) | 1 |
| Cu-Litze Ø (video) [mm] | 0,60 |
| Leiterisolationsmaterial | Gas Injected-PE |
| Leiterisolation Ø [mm] | 2,80 |
| Gewicht bei 1 m [g] | 22 |
| UV-Beständig | Ja |
| Brandlast je m [kWh] | 0,06 |
| Bauform | rund |
| Aufmachung, VPE | 100 m Rolle |
| Aufmachung, VPE | 500 m Rolle |
| Aufmachung, VPE | 1000 m Rolle |
| Verkürzungsfaktor | 0,82 |
| Temperatur min. [°C] | -30 |
| Temperatur max. [°C] | 70 |
| Max. Übertragungslänge (SMPTE 425M, 3G) [m] | 96 |
| Max. Übertragungslänge (SMPTE 2081, 6G) [m] | 66 |
| Breite [mm] | 4,2 |
| Höhe [mm] | 4,2 |
| Kapazität Ader/Ader bei 1m (video) [pF] | 53 |
| Kapazität Ader/Ader bei 1 ft. (video) [pF] | 16,1544 |
| Dämpfung bei 50 MHz (100m & 20° C) [dB] | 7,3 |
| Dämpfung bei 50 MHz (100 ft. & 20 °C / 68 °F) [dB] | 2,225 |
| Dämpfung bei 200 MHz (100m & 20° C) [dB] | 14,5 |
| Dämpfung bei 200 MHz (100 ft. & 20 °C / 68 °F) [dB] | 4,4196 |
| Dämpfung bei 470 MHz (100m & 20° C) [dB] | 22,7 |
| Dämpfung bei 470 MHz (100 ft. & 20 °C / 68 °F) [dB] | 6,919 |
| Dämpfung bei 862 MHz (100m & 20° C) [dB] | 31,1 |
| Dämpfung bei 862 MHz (100 ft. & 20 °C / 68 °F) [dB] | 9,4793 |
| Dämpfung bei 1000 MHz (100m & 20° C) [dB] | 33,6 |
| Dämpfung bei 1000 MHz (100 ft. & 20 °C / 68 °F) [dB] | 10,2413 |
| Dämpfung bei 1485 MHz (100m & 20° C) [dB] | 41,2 |
| Dämpfung bei 1485 MHz (100 ft. & 20 °C / 68 °F) [dB] | 12,5578 |
| Dämpfung bei 1750 MHz (100m & 20° C) [dB] | 45,2 |
| Dämpfung bei 1750 MHz (100 ft. & 20 °C / 68 °F) [dB] | 13,777 |
| Dämpfung bei 2150 MHz (100m & 20° C) [dB] | 50,9 |
| Dämpfung bei 2150 MHz (100 ft. & 20 °C / 68 °F) [dB] | 15,5143 |
| Dämpfung bei 3000 MHz (100m & 20° C) [dB] | 89,8 |
| Dämpfung bei 3000 MHz (100 ft. & 20 °C / 68 °F) [dB] | 27,371 |
| Wellenwiderstand [O] | 75 |
| Schirmwiderstand bei 1 km [O] | 90 |
| Schirmwiderstand bei 1000 ft. [O] | 27,432 |
| BPVo-Euroklasse | Fca |
| Max. Übertragungslänge (SMPTE 2082, 12G) [m] | 44 |
| Max. Übertragungslänge (SMPTE 2082, 12G) [ft] | 144,357 |
