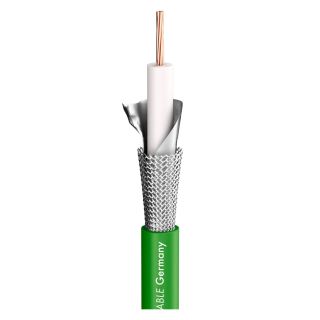

SC-Vector Plus
Videokabel
Vorteile:
- Unschlagbare Dämpfungswerte für lange Strecken bis zu 1000 m
- Robuster und langlebiger Außenmantel, trommelbar
Anwendung:
- Digitale HD/SDI Long Distance Übertragung
- Verkabelung von Sport Events und TV Großveranstaltungen; Ü-Wagen Technik
Technische Daten:
- Artikelnummer: 600-0174
- Name: SC-Vector Plus
- EAN: 4049371001403
- Eigenschaften: Digital 75 O
- Eigenschaften: OFC hochreines Kupfer
- Eigenschaften: Analog
- Eigenschaften: SDI
- Einsatzgebiet: Mobiler Einsatz outdoor / indoor
- Einsatzgebiet: Studio / Broadcast
- Einsatzgebiet: ELA 100 V
- Einsatzgebiet: Installation
- Anwendung: Videokabel
- Farbe: grün
- Aufbau: 1x02YS(ST)CH1,2/5,0
- Mantelmaterial: PVC
- Mantel Ø: 6,95 mm
- Mantel Ø: 0.2736 "
- Kanalanzahl (video): 1
- Innenleiter (video): 1
- Innenleiter (video): 0,88 mm²
- Innenleiter (video): 0.0014 sqin
- Innenleiter Ø (video): 1,20 mm
- Innenleiter Ø (video): 0.0472 "
- AWG (video): 18
- Abschirmung: AL / PT-Folie + Cu-Geflecht 80 % verzinnt
- Bedeckung, opt.: 100 %
- Cu-Litzen (video): 7
- Cu-Litze Ø (video): 0,40 mm
- Cu-Litze Ø (video): 0.0157 "
- Leiterisolationsmaterial: Foam / Skin-PE
- Leiterisolation Ø: 5,00 mm
- Leiterisolation Ø: 0.1969 "
- Gewicht bei 1 m: 52 g
- Gewicht bei 1000 ft: 37.0104 lbs
- Brandlast je m: 0,2 kWh
- Bauform: rund
- Aufmachung, VPE: als Meterware
- Verkürzungsfaktor: 0,8
- Temperatur min.: -10 °C
- Temperatur max.: 80 °C
- Breite: 7 mm
- Breite: 0.2736 "
- Höhe: 7 mm
- Höhe: 0.2736 "
- Kapazität Ader/Schirm bei 1m (video): 52 pF
- Kapazität Ader/Schirm bei 1 ft. (video): 15.8496 pF
- Dämpfung bei 50 MHz (100m & 20° C): 4,5 dB
- Dämpfung bei 50 MHz (100 ft. & 20 °C / 68 °F): 1.3716 dB
- Dämpfung bei 200 MHz (100m & 20° C): 8,6 dB
- Dämpfung bei 200 MHz (100 ft. & 20 °C / 68 °F): 2.6213 dB
- Dämpfung bei 470 MHz (100m & 20° C): 13,4 dB
- Dämpfung bei 470 MHz (100 ft. & 20 °C / 68 °F): 4.0843 dB
- Dämpfung bei 862 MHz (100m & 20° C): 18,2 dB
- Dämpfung bei 862 MHz (100 ft. & 20 °C / 68 °F): 5.5474 dB
- Dämpfung bei 1000 MHz (100m & 20° C): 19,9 dB
- Dämpfung bei 1000 MHz (100 ft. & 20 °C / 68 °F): 6.0655 dB
- Dämpfung bei 1485 MHz (100m & 20° C): 24,5 dB
- Dämpfung bei 1485 MHz (100 ft. & 20 °C / 68 °F): 7.4676 dB
- Dämpfung bei 1750 MHz (100m & 20° C): 26,7 dB
- Dämpfung bei 1750 MHz (100 ft. & 20 °C / 68 °F): 8.1382 dB
- Dämpfung bei 2150 MHz (100m & 20° C): 29,9 dB
- Dämpfung bei 2150 MHz (100 ft. & 20 °C / 68 °F): 9.1135 dB
- Dämpfung bei 3000 MHz (100m & 20° C): 35,9 dB
- Dämpfung bei 3000 MHz (100 ft. & 20 °C / 68 °F): 10.9423 dB
- Dämpfung bei 6000 MHz (100m & 20° C): 51,5 dB
- Dämpfung bei 9000 MHz (100m & 20° C): 63,5 dB
- Dämpfung bei 12000 MHz (100m & 20° C): 73,5 dB
- Wellenwiderstand: 75 O
- Leiterwiderstand bei 1 km: 21 O
- Leiterwiderstand bei 1000 ft.: 6.4008 O
- Schirmwiderstand bei 1 km: 11 O
- Schirmwiderstand bei 1000 ft.: 3.3528 O
- BPVo-Euroklasse: Fca
Bis hinter den Horizont...
und noch viel weiter kann man dann das SC-Vector Plus 1.2/5.0 verlegen, denn dieses Kabel ist aufgrund seiner speziellen Maße und Konstruktion für Großlängen bei HD-SDI Anwendungen gedacht. Als Analogkabel ist es schon umwerfend genug: Man kann Videosignale bis zu 1000 m übertragen, als SDI Kabel bis zu 600 Meter. Das SC-Vector Plus 1.2/5.0 besitzt eine hervorragende Schirmung (100 %) aus verzinntem CU-Geflecht und einer AL/PT Folie. Es ist sehr flexibel und eignet sich auch für den mobilen Kabeltrommel-Einsatz. Es ist als Koax- und 5-fach Koax mit PVC- und FRNCMantel (nach Prüfart C, IEC60332.3c) lieferbar. Die Reichweite bei HD-SDI hängt von der verwendeten Bitrate (komprimiert oder unkomprimiert) ab. Bei 1,485 Gb/s (unkomprimiert) wird der Dämpfungswert bei der halben Bitrate (720 MHz) herangezogen Die mit Dämpfung < 30 dB erreichbare Kabbellänge gilt als relevanter Parameter.
Vorteile:
- Unschlagbare Dämpfungswerte für lange Strecken bis zu 1000 m
- Robuster und langlebiger Außenmantel, trommelbar
Anwendung:
- Digitale HD/SDI Long Distance Übertragung
- Verkabelung von Sport Events und TV Großveranstaltungen; Ü-Wagen Technik
| Artikelnummer | 600-0174 |
| Name | SC-Vector Plus |
| EAN | 4049371001403 |
| Eigenschaften | Digital 75 O |
| Eigenschaften | OFC hochreines Kupfer |
| Eigenschaften | SDI |
| Eigenschaften | Analog |
| Einsatzgebiet | Studio / Broadcast |
| Einsatzgebiet | ELA 100 V |
| Einsatzgebiet | Mobiler Einsatz outdoor / indoor |
| Einsatzgebiet | Installation |
| Anwendung | Videokabel |
| Farbe | grün |
| Farbe detailliert | grün |
| Aufbau | 1x02YS(ST)CH1,2/5,0 |
| Mantelmaterial | PVC |
| Mantel Ø [mm] | 6,95 |
| Kanalanzahl (video) | 1 |
| Innenleiter (video) | 1 |
| Innenleiter (video) [mm²] | 0,88 |
| Innenleiter Ø (video) [mm] | 1,20 |
| AWG (video) | 18 |
| Abschirmung | AL / PT-Folie + Cu-Geflecht 80 % verzinnt |
| Bedeckung, opt. [%] | 100 |
| Cu-Litzen (video) | 7 |
| Cu-Litze Ø (video) [mm] | 0,40 |
| Leiterisolationsmaterial | Foam / Skin-PE |
| Leiterisolation Ø [mm] | 5,00 |
| Gewicht bei 1 m [g] | 52 |
| Brandlast je m [kWh] | 0,2 |
| Bauform | rund |
| Aufmachung, VPE | als Meterware |
| Verkürzungsfaktor | 0,8 |
| Temperatur min. [°C] | -10 |
| Temperatur max. [°C] | 80 |
| Max. Übertragungslänge (SMPTE 425M, 3G) [m] | 162 |
| Max. Übertragungslänge (SMPTE 2081, 6G) [m] | 111 |
| Breite [mm] | 7 |
| Höhe [mm] | 7 |
| Kapazität Ader/Schirm bei 1m (video) [pF] | 52 |
| Kapazität Ader/Schirm bei 1 ft. (video) [pF] | 15,8496 |
| Dämpfung bei 50 MHz (100m & 20° C) [dB] | 4,5 |
| Dämpfung bei 50 MHz (100 ft. & 20 °C / 68 °F) [dB] | 1,3716 |
| Dämpfung bei 200 MHz (100m & 20° C) [dB] | 8,6 |
| Dämpfung bei 200 MHz (100 ft. & 20 °C / 68 °F) [dB] | 2,6213 |
| Dämpfung bei 470 MHz (100m & 20° C) [dB] | 13,4 |
| Dämpfung bei 470 MHz (100 ft. & 20 °C / 68 °F) [dB] | 4,0843 |
| Dämpfung bei 862 MHz (100m & 20° C) [dB] | 18,2 |
| Dämpfung bei 862 MHz (100 ft. & 20 °C / 68 °F) [dB] | 5,5474 |
| Dämpfung bei 1000 MHz (100m & 20° C) [dB] | 19,9 |
| Dämpfung bei 1000 MHz (100 ft. & 20 °C / 68 °F) [dB] | 6,0655 |
| Dämpfung bei 1485 MHz (100m & 20° C) [dB] | 24,5 |
| Dämpfung bei 1485 MHz (100 ft. & 20 °C / 68 °F) [dB] | 7,4676 |
| Dämpfung bei 1750 MHz (100m & 20° C) [dB] | 26,7 |
| Dämpfung bei 1750 MHz (100 ft. & 20 °C / 68 °F) [dB] | 8,1382 |
| Dämpfung bei 2150 MHz (100m & 20° C) [dB] | 29,9 |
| Dämpfung bei 2150 MHz (100 ft. & 20 °C / 68 °F) [dB] | 9,1135 |
| Dämpfung bei 3000 MHz (100m & 20° C) [dB] | 35,9 |
| Dämpfung bei 3000 MHz (100 ft. & 20 °C / 68 °F) [dB] | 10,9423 |
| Dämpfung bei 6000 MHz (100m & 20° C) [dB] | 51,5 |
| Dämpfung bei 9000 MHz (100m & 20° C) [dB] | 63,5 |
| Dämpfung bei 12000 MHz (100m & 20° C) [dB] | 73,5 |
| Wellenwiderstand [O] | 75 |
| Leiterwiderstand bei 1 km [O] | 21 |
| Leiterwiderstand bei 1000 ft. [O] | 6,4008 |
| Schirmwiderstand bei 1 km [O] | 11 |
| Schirmwiderstand bei 1000 ft. [O] | 3,3528 |
| BPVo-Euroklasse | Fca |
| Max. Übertragungslänge (SMPTE 2082, 12G) [m] | 78 |
| Max. Übertragungslänge (SMPTE 2082, 12G) [ft] | 255,9055 |
