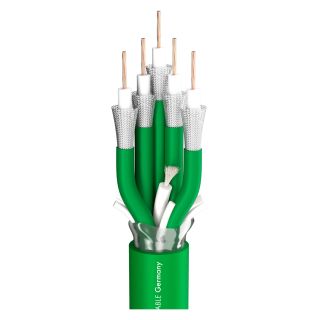

SC-Vector Plus 5
Videokabel
Vorteile:
- Unschlagbare Dämpfungswerte für lange Strecken bis zu 1000 m
- Robuster und langlebiger Außenmantel, trommelbar
Anwendung:
- Digitale HD/SDI Long Distance Übertragung, 3G im Duplex-Betrieb
- Verkabelung von Sport Events und TV Großveranstaltungen; Ü-Wagen Technik
Technische Daten:
- Artikelnummer: 600-0174-05
- Name: SC-Vector Plus 5
- EAN: 4049371001427
- Eigenschaften: SDI
- Eigenschaften: 3G-SDI / UHD
- Eigenschaften: Analog
- Eigenschaften: Digital 75 O
- Eigenschaften: OFC hochreines Kupfer
- Einsatzgebiet: ELA 100 V
- Einsatzgebiet: Mobiler Einsatz outdoor / indoor
- Einsatzgebiet: Installation
- Einsatzgebiet: Studio / Broadcast
- Anwendung: Videokabel
- Farbe: grün
- Aufbau: 5x02YS(ST)CH1,2/5,0
- Mantelmaterial: PVC selbstverlöschend
- Mantel Ø: 22,10 mm
- Mantel Ø: 0.8701 "
- Kanalanzahl (video): 1
- Innenleiter (video): 5
- Innenleiter (video): 0,88 mm²
- Innenleiter (video): 0.0014 sqin
- Innenleiter Ø (video): 1,20 mm
- Innenleiter Ø (video): 0.0472 "
- AWG (video): 18
- Abschirmung: AL / PT-Folie + Cu-Geflecht 80 % verzinnt
- Bedeckung, opt.: 100 %
- Cu-Litzen (video): 7
- Cu-Litze Ø (video): 0,40 mm
- Cu-Litze Ø (video): 0.0157 "
- Leiterisolationsmaterial: Foam / Skin-PE
- Leiterisolation Ø: 5,00 mm
- Leiterisolation Ø: 0.1969 "
- Gewicht bei 1 m: 510 g
- Gewicht bei 1000 ft: 343.1872 lbs
- Brandlast je m: 2,1 kWh
- Bauform: rund
- Aufmachung, VPE: als Meterware
- Verkürzungsfaktor: 0,8
- Temperatur min.: -10 °C
- Temperatur max.: 80 °C
- Max. Übertragungslänge (SMPTE 425M, 3G): 146 m
- Max. Übertragungslänge (SMPTE 425M, 3G): 479.0026 ft
- Max. Übertragungslänge (SMPTE 2081, 6G): 100 m
- Max. Übertragungslänge (SMPTE 2081, 6G): 328.084 ft
- Breite: 22,1 mm
- Breite: 0.8701 "
- Höhe: 22,1 mm
- Höhe: 0.8701 "
- Kapazität Ader/Schirm bei 1m (video): 52 pF
- Kapazität Ader/Schirm bei 1 ft. (video): 15.8496 pF
- Dämpfung bei 200 MHz (100m & 20° C): 9,9 dB
- Dämpfung bei 200 MHz (100 ft. & 20 °C / 68 °F): 3.0175 dB
- Dämpfung bei 470 MHz (100m & 20° C): 15,4 dB
- Dämpfung bei 470 MHz (100 ft. & 20 °C / 68 °F): 4.6939 dB
- Dämpfung bei 862 MHz (100m & 20° C): 20,9 dB
- Dämpfung bei 862 MHz (100 ft. & 20 °C / 68 °F): 6.3703 dB
- Dämpfung bei 1000 MHz (100m & 20° C): 22,8 dB
- Dämpfung bei 1000 MHz (100 ft. & 20 °C / 68 °F): 6.9494 dB
- Dämpfung bei 1485 MHz (100m & 20° C): 28 dB
- Dämpfung bei 1485 MHz (100 ft. & 20 °C / 68 °F): 8.5344 dB
- Dämpfung bei 1750 MHz (100m & 20° C): 30,5 dB
- Dämpfung bei 1750 MHz (100 ft. & 20 °C / 68 °F): 9.2964 dB
- Dämpfung bei 2150 MHz (100m & 20° C): 34,3 dB
- Dämpfung bei 2150 MHz (100 ft. & 20 °C / 68 °F): 10.4546 dB
- Dämpfung bei 3000 MHz (100m & 20° C): 41,5 dB
- Dämpfung bei 3000 MHz (100 ft. & 20 °C / 68 °F): 12.6492 dB
- Wellenwiderstand: 75 O
- Leiterwiderstand bei 1 km: 21 O
- Leiterwiderstand bei 1000 ft.: 6.4008 O
- Schirmwiderstand bei 1 km: 11 O
- Schirmwiderstand bei 1000 ft.: 3.3528 O
- BPVo-Euroklasse: Fca
- Max. Übertragungslänge (SMPTE 2082, 12G): 70 m
- Max. Übertragungslänge (SMPTE 2082, 12G): 229,6588 ft
Bis hinter den Horizont...
und noch viel weiter kann man dann das SC-Vector Plus 5 1.2/5.0 verlegen, denn dieses Kabel ist aufgrund seiner speziellen Maße und Konstruktion für Großlängen bei HD-SDI Anwendungen gedacht. Als Analogkabel ist es schon umwerfend genug: Man kann Videosignale bis zu 1000 m übertragen, als SDI Kabel bis zu 600 Meter. Das SC-Vector Plus 5 1.2/5.0 besitzt eine hervorragende Schirmung (100 %) aus verzinntem CU-Geflecht und einer AL/PT Folie. Es ist sehr flexibel und eignet sich auch für den mobilen Kabeltrommel-Einsatz. Es ist als Koax- und 5-fach Koax mit PVC- und FRNCMantel (nach Prüfart C, IEC60332.3c) lieferbar. Die Reichweite bei HD-SDI hängt von der verwendeten Bitrate (komprimiert oder unkomprimiert) ab. Bei 1,485 Gb/s (unkomprimiert) wird der Dämpfungswert bei der halben Bitrate (720 MHz) herangezogen Die mit Dämpfung < 30 dB erreichbare Kabbellänge gilt als relevanter Parameter.
Vorteile:
- Unschlagbare Dämpfungswerte für lange Strecken bis zu 1000 m
- Robuster und langlebiger Außenmantel, trommelbar
Anwendung:
- Digitale HD/SDI Long Distance Übertragung, 3G im Duplex-Betrieb
- Verkabelung von Sport Events und TV Großveranstaltungen; Ü-Wagen Technik
| Artikelnummer | 600-0174-05 |
| Name | SC-Vector Plus 5 |
| EAN | 4049371001427 |
| Eigenschaften | SDI |
| Eigenschaften | OFC hochreines Kupfer |
| Eigenschaften | 3G-SDI / UHD |
| Eigenschaften | Analog |
| Eigenschaften | Digital 75 O |
| Einsatzgebiet | Mobiler Einsatz outdoor / indoor |
| Einsatzgebiet | Installation |
| Einsatzgebiet | Studio / Broadcast |
| Einsatzgebiet | ELA 100 V |
| Anwendung | Videokabel |
| Farbe | grün |
| Farbe detailliert | grün |
| Aufbau | 5x02YS(ST)CH1,2/5,0 |
| Mantelmaterial | PVC selbstverlöschend |
| Mantel Ø [mm] | 22,10 |
| Kanalanzahl (video) | 1 |
| Innenleiter (video) | 5 |
| Innenleiter (video) [mm²] | 0,88 |
| Innenleiter Ø (video) [mm] | 1,20 |
| AWG (video) | 18 |
| Abschirmung | AL / PT-Folie + Cu-Geflecht 80 % verzinnt |
| Bedeckung, opt. [%] | 100 |
| Cu-Litzen (video) | 7 |
| Cu-Litze Ø (video) [mm] | 0,40 |
| Leiterisolationsmaterial | Foam / Skin-PE |
| Leiterisolation Ø [mm] | 5,00 |
| Gewicht bei 1 m [g] | 510 |
| Brandlast je m [kWh] | 2,1 |
| Bauform | rund |
| Aufmachung, VPE | als Meterware |
| Verkürzungsfaktor | 0,8 |
| Temperatur min. [°C] | -10 |
| Temperatur max. [°C] | 80 |
| Max. Übertragungslänge (SMPTE 425M, 3G) [m] | 146 |
| Max. Übertragungslänge (SMPTE 2081, 6G) [m] | 100 |
| Breite [mm] | 22,1 |
| Höhe [mm] | 22,1 |
| Kapazität Ader/Schirm bei 1m (video) [pF] | 52 |
| Kapazität Ader/Schirm bei 1 ft. (video) [pF] | 15,8496 |
| Dämpfung bei 200 MHz (100m & 20° C) [dB] | 9,9 |
| Dämpfung bei 200 MHz (100 ft. & 20 °C / 68 °F) [dB] | 3,0175 |
| Dämpfung bei 470 MHz (100m & 20° C) [dB] | 15,4 |
| Dämpfung bei 470 MHz (100 ft. & 20 °C / 68 °F) [dB] | 4,6939 |
| Dämpfung bei 862 MHz (100m & 20° C) [dB] | 20,9 |
| Dämpfung bei 862 MHz (100 ft. & 20 °C / 68 °F) [dB] | 6,3703 |
| Dämpfung bei 1000 MHz (100m & 20° C) [dB] | 22,8 |
| Dämpfung bei 1000 MHz (100 ft. & 20 °C / 68 °F) [dB] | 6,9494 |
| Dämpfung bei 1485 MHz (100m & 20° C) [dB] | 28 |
| Dämpfung bei 1485 MHz (100 ft. & 20 °C / 68 °F) [dB] | 8,5344 |
| Dämpfung bei 1750 MHz (100m & 20° C) [dB] | 30,5 |
| Dämpfung bei 1750 MHz (100 ft. & 20 °C / 68 °F) [dB] | 9,2964 |
| Dämpfung bei 2150 MHz (100m & 20° C) [dB] | 34,3 |
| Dämpfung bei 2150 MHz (100 ft. & 20 °C / 68 °F) [dB] | 10,4546 |
| Dämpfung bei 3000 MHz (100m & 20° C) [dB] | 41,5 |
| Dämpfung bei 3000 MHz (100 ft. & 20 °C / 68 °F) [dB] | 12,6492 |
| Wellenwiderstand [O] | 75 |
| Leiterwiderstand bei 1 km [O] | 21 |
| Leiterwiderstand bei 1000 ft. [O] | 6,4008 |
| Schirmwiderstand bei 1 km [O] | 11 |
| Schirmwiderstand bei 1000 ft. [O] | 3,3528 |
| BPVo-Euroklasse | Fca |
| Max. Übertragungslänge (SMPTE 2082, 12G) [m] | 70 |
| Max. Übertragungslänge (SMPTE 2082, 12G) [ft] | 229,6588 |
