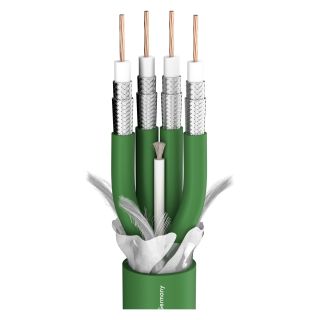

SC-Vector Plus 7 DZ
Videokabel
Vorteile:
- Beste Übertragungsqualität durch geschäumte Isolation
- Konstante Werte im Dauerbetrieb
- UV beständiger und kerbfester PUR-Mantel, Nagetierschutz
Anwendung:
- Doppelt geschirmtes Kabel für digitale Bildübertragungen und professionelle Videotechnik
- Für den professionellen Broadcast Einsatz
- Hochflexibel und gut trommelbar
Technische Daten:
- Artikelnummer: 600-0214-04
- Name: SC-Vector Plus 7 DZ
- EAN: 4049371311212
- Eigenschaften: HDTV
- Eigenschaften: Analog
- Eigenschaften: PUR Master Blend
- Eigenschaften: OFC hochreines Kupfer
- Eigenschaften: Digital 75 O
- Eigenschaften: SDI
- Einsatzgebiet: ELA 100 V
- Einsatzgebiet: Installation
- Einsatzgebiet: Mobiler Einsatz outdoor / indoor
- Einsatzgebiet: Studio / Broadcast
- Anwendung: Videokabel
- Farbe: grün
- Aufbau: 4x02YSCCH1,2L/4,8
- Mantelmaterial: PMB
- Mantel Ø: 21,80 mm
- Mantel Ø: 0.8583 "
- Kanalanzahl (video): 1
- Innenleiter (video): 4
- Innenleiter (video): 0,88 mm²
- Innenleiter (video): 0.0014 sqin
- Innenleiter Ø (video): 1,20 mm
- Innenleiter Ø (video): 0.0472 "
- AWG (video): 18
- Abschirmung: 2 x Cu Geflecht verzinnt
- Bedeckung, opt.: 100 %
- Cu-Litzen (video): 7
- Cu-Litze Ø (video): 0,40 mm
- Cu-Litze Ø (video): 0.0157 "
- Leiterisolationsmaterial: Foam / Skin-PE
- Leiterisolation Ø: 4,80 mm
- Leiterisolation Ø: 0.189 "
- Gewicht bei 1 m: 470 g
- Gewicht bei 1000 ft: 349.9163 lbs
- Bauform: rund
- Aufmachung, VPE: 100 m, Meterware
- Verkürzungsfaktor: 0,86
- Temperatur min.: -30 °C
- Temperatur max.: 80 °C
- Max. Übertragungslänge (3G-SDI): 155 m
- Max. Übertragungslänge (3G-SDI): 508.5302 ft
- Max. Übertragungslänge (6G-SDI): 60 m
- Max. Übertragungslänge (6G-SDI): 196.8504 ft
- Breite: 21,8 mm
- Breite: 0.8583 "
- Höhe: 21,8 mm
- Höhe: 0.8583 "
- Kapazität Ader/Schirm bei 1m (video): 53 pF
- Kapazität Ader/Schirm bei 1 ft. (video): 16.1544 pF
- Dämpfung bei 200 MHz (100m & 20° C): 10,8 dB
- Dämpfung bei 200 MHz (100 ft. & 20 °C / 68 °F): 3.2918 dB
- Dämpfung bei 470 MHz (100m & 20° C): 16,9 dB
- Dämpfung bei 470 MHz (100 ft. & 20 °C / 68 °F): 5.1511 dB
- Dämpfung bei 862 MHz (100m & 20° C): 23,4 dB
- Dämpfung bei 862 MHz (100 ft. & 20 °C / 68 °F): 7.1323 dB
- Dämpfung bei 1000 MHz (100m & 20° C): 25,1 dB
- Dämpfung bei 1000 MHz (100 ft. & 20 °C / 68 °F): 7.6505 dB
- Dämpfung bei 1485 MHz (100m & 20° C): 31,2 dB
- Dämpfung bei 1485 MHz (100 ft. & 20 °C / 68 °F): 9.5098 dB
- Dämpfung bei 1750 MHz (100m & 20° C): 34,3 dB
- Dämpfung bei 1750 MHz (100 ft. & 20 °C / 68 °F): 10.4546 dB
- Dämpfung bei 2150 MHz (100m & 20° C): 38,5 dB
- Dämpfung bei 2150 MHz (100 ft. & 20 °C / 68 °F): 11.7348 dB
- Dämpfung bei 3000 MHz (100m & 20° C): 46,8 dB
- Dämpfung bei 3000 MHz (100 ft. & 20 °C / 68 °F): 14.2646 dB
- Wellenwiderstand: 75 O
- Leiterwiderstand bei 1 km: 20 O
- Leiterwiderstand bei 1000 ft.: 6.096 O
- Schirmwiderstand bei 1 km: 5,6 O
- Schirmwiderstand bei 1000 ft.: 1.7069 O
- Erhältlich seit: V07.0
- BPVo-Euroklasse: Fca
XG-SDI im Superflexformat...
Das SC-VECTOR PLUS 1.2L/4.8DZ von SOMMER CABLE ist hervorragend geeignet für den täglichen Mobileinsatz auf Trommel. Der PUR-MASTER-BLEND-Mantel ist hochflexibel und zudem äußerst robust. So bleibt das Innenleben mechnisch stabil geschützt und die HD-Übertragungsqualität konstant.
Jeder HD-SDI-Leiter ist im Litzenverbund aufgebaut und mit einer gasgeschäumten PE-Isolation (inkl. Schutzlackhaut) umgeben, die für beste Dämpfungseigenschaften sorgt. Für eine flexible Schirmkonstruktion sorgt je ein dichtes, doppeltes CU-Geflecht Multi-DZ ist das ideale Kabel für alle G-SDI-Live-Übertragungen - egal ob innen oder außen.
Vorteile:
- Beste Übertragungsqualität durch geschäumte Isolation
- Konstante Werte im Dauerbetrieb
- UV beständiger und kerbfester PUR-Mantel, Nagetierschutz
Anwendung:
- Doppelt geschirmtes Kabel für digitale Bildübertragungen und professionelle Videotechnik
- Für den professionellen Broadcast Einsatz
- Hochflexibel und gut trommelbar
| Artikelnummer | 600-0214-04 |
| Name | SC-Vector Plus 7 DZ |
| EAN | 4049371311212 |
| Eigenschaften | HDTV |
| Eigenschaften | OFC hochreines Kupfer |
| Eigenschaften | Analog |
| Eigenschaften | SDI |
| Eigenschaften | PUR Master Blend |
| Eigenschaften | Digital 75 O |
| Einsatzgebiet | Installation |
| Einsatzgebiet | Studio / Broadcast |
| Einsatzgebiet | ELA 100 V |
| Einsatzgebiet | Mobiler Einsatz outdoor / indoor |
| Anwendung | Videokabel |
| Farbe | grün |
| Farbe detailliert | grün |
| Aufbau | 4x02YSCCH1,2L/4,8 |
| Mantelmaterial | PMB |
| Mantel Ø [mm] | 21,80 |
| Kanalanzahl (video) | 1 |
| Innenleiter (video) | 4 |
| Innenleiter (video) [mm²] | 0,88 |
| Innenleiter Ø (video) [mm] | 1,20 |
| AWG (video) | 18 |
| Abschirmung | 2 x Cu Geflecht verzinnt |
| Bedeckung, opt. [%] | 100 |
| Cu-Litzen (video) | 7 |
| Cu-Litze Ø (video) [mm] | 0,40 |
| Leiterisolationsmaterial | Foam / Skin-PE |
| Leiterisolation Ø [mm] | 4,80 |
| Gewicht bei 1 m [g] | 470 |
| Bauform | rund |
| Aufmachung, VPE | 100 m, Meterware |
| Verkürzungsfaktor | 0,86 |
| Temperatur min. [°C] | -30 |
| Temperatur max. [°C] | 80 |
| Max. Übertragungslänge (SMPTE 425M, 3G) [m] | 130 |
| Max. Übertragungslänge (SMPTE 2081, 6G) [m] | 86 |
| Breite [mm] | 21,8 |
| Höhe [mm] | 21,8 |
| Kapazität Ader/Schirm bei 1m (video) [pF] | 53 |
| Kapazität Ader/Schirm bei 1 ft. (video) [pF] | 16,1544 |
| Dämpfung bei 200 MHz (100m & 20° C) [dB] | 10,8 |
| Dämpfung bei 200 MHz (100 ft. & 20 °C / 68 °F) [dB] | 3,2918 |
| Dämpfung bei 470 MHz (100m & 20° C) [dB] | 16,9 |
| Dämpfung bei 470 MHz (100 ft. & 20 °C / 68 °F) [dB] | 5,1511 |
| Dämpfung bei 862 MHz (100m & 20° C) [dB] | 23,4 |
| Dämpfung bei 862 MHz (100 ft. & 20 °C / 68 °F) [dB] | 7,1323 |
| Dämpfung bei 1000 MHz (100m & 20° C) [dB] | 25,1 |
| Dämpfung bei 1000 MHz (100 ft. & 20 °C / 68 °F) [dB] | 7,6505 |
| Dämpfung bei 1485 MHz (100m & 20° C) [dB] | 31,2 |
| Dämpfung bei 1485 MHz (100 ft. & 20 °C / 68 °F) [dB] | 9,5098 |
| Dämpfung bei 1750 MHz (100m & 20° C) [dB] | 34,3 |
| Dämpfung bei 1750 MHz (100 ft. & 20 °C / 68 °F) [dB] | 10,4546 |
| Dämpfung bei 2150 MHz (100m & 20° C) [dB] | 38,5 |
| Dämpfung bei 2150 MHz (100 ft. & 20 °C / 68 °F) [dB] | 11,7348 |
| Dämpfung bei 3000 MHz (100m & 20° C) [dB] | 46,8 |
| Dämpfung bei 3000 MHz (100 ft. & 20 °C / 68 °F) [dB] | 14,2646 |
| Wellenwiderstand [O] | 75 |
| Leiterwiderstand bei 1 km [O] | 20 |
| Leiterwiderstand bei 1000 ft. [O] | 6,096 |
| Schirmwiderstand bei 1 km [O] | 5,6 |
| Schirmwiderstand bei 1000 ft. [O] | 1,7069 |
| Erhältlich seit | V07.0 |
| BPVo-Euroklasse | Fca |
| Max. Übertragungslänge (SMPTE 2082, 12G) [m] | 56 |
| Max. Übertragungslänge (SMPTE 2082, 12G) [ft] | 183,727 |
