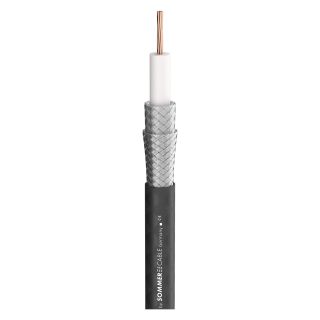

SC-Vector Plus DZ
Videokabel
Vorteile:
- Beste Übertragungsqualität durch geschäumte Isolation
- Konstante Werte dauerhaft
- UV beständiger und kerbfester PUR-Mantel, Nagetierschutz
Anwendung:
- Doppelt geschirmtes Kabel für digitale SAT-Anlagen und professionelle Videotechnik
- Für den professionellen HD-SDI Einsatz
- Hochflexibel und gut trommelbar
Technische Daten:
- Artikelnummer: 600-0211
- Name: SC-Vector Plus DZ
- EAN: 4049371049207
- Eigenschaften: SDI
- Eigenschaften: Halogenfrei / LSZH
- Eigenschaften: Analog
- Eigenschaften: Digital 75 O
- Eigenschaften: OFC hochreines Kupfer
- Eigenschaften: PUR
- Eigenschaften: HDTV
- Eigenschaften: FRNC flammwidrig
- Einsatzgebiet: ELA 100 V
- Einsatzgebiet: Mobiler Einsatz outdoor / indoor
- Einsatzgebiet: Installation
- Einsatzgebiet: Studio / Broadcast
- Anwendung: Videokabel
- Farbe: schwarz
- Aufbau: 02YSCCH1,2L/4,8
- Mantelmaterial: PUR
- Mantel Ø: 7,10 mm
- Mantel Ø: 0.2795 "
- Kanalanzahl (video): 1
- Innenleiter (video): 1
- Innenleiter (video): 0,88 mm²
- Innenleiter (video): 0.0014 sqin
- Innenleiter Ø (video): 1,20 mm
- Innenleiter Ø (video): 0.0472 "
- AWG (video): 18
- Abschirmung: 2 x Cu Geflecht verzinnt
- Bedeckung, opt.: 100 %
- Cu-Litzen (video): 7
- Cu-Litze Ø (video): 0,40 mm
- Cu-Litze Ø (video): 0.0157 "
- Leiterisolationsmaterial: Foam / Skin-PE
- Leiterisolation Ø: 4,80 mm
- Leiterisolation Ø: 0.189 "
- Gewicht bei 1 m: 68 g
- Gewicht bei 1000 ft: 45.7583 lbs
- UV-Beständig: Ja
- Bauform: rund
- Aufmachung, VPE: 100 m, Meterware
- Verkürzungsfaktor: 0,86
- Temperatur min.: -30 °C
- Temperatur max.: 80 °C
- Breite: 7,1 mm
- Breite: 0.2795 "
- Höhe: 7,1 mm
- Höhe: 0.2795 "
- Kapazität Ader/Schirm bei 1m (video): 53 pF
- Kapazität Ader/Schirm bei 1 ft. (video): 16.1544 pF
- Dämpfung bei 50 MHz (100m & 20° C): 7,8 dB
- Dämpfung bei 50 MHz (100 ft. & 20 °C / 68 °F): 2.3774 dB
- Dämpfung bei 200 MHz (100m & 20° C): 9,4 dB
- Dämpfung bei 200 MHz (100 ft. & 20 °C / 68 °F): 2.8651 dB
- Dämpfung bei 470 MHz (100m & 20° C): 14,7 dB
- Dämpfung bei 470 MHz (100 ft. & 20 °C / 68 °F): 4.4806 dB
- Dämpfung bei 862 MHz (100m & 20° C): 20,4 dB
- Dämpfung bei 862 MHz (100 ft. & 20 °C / 68 °F): 6.2179 dB
- Dämpfung bei 1000 MHz (100m & 20° C): 21,9 dB
- Dämpfung bei 1000 MHz (100 ft. & 20 °C / 68 °F): 6.6751 dB
- Dämpfung bei 1485 MHz (100m & 20° C): 27,2 dB
- Dämpfung bei 1485 MHz (100 ft. & 20 °C / 68 °F): 8.2906 dB
- Dämpfung bei 1750 MHz (100m & 20° C): 29,9 dB
- Dämpfung bei 1750 MHz (100 ft. & 20 °C / 68 °F): 9.1135 dB
- Dämpfung bei 2150 MHz (100m & 20° C): 33,5 dB
- Dämpfung bei 2150 MHz (100 ft. & 20 °C / 68 °F): 10.2108 dB
- Dämpfung bei 3000 MHz (100m & 20° C): 41,5 dB
- Dämpfung bei 3000 MHz (100 ft. & 20 °C / 68 °F): 12.6492 dB
- Dämpfung bei 6000 MHz (100m & 20° C): 64,8 dB
- Dämpfung bei 9000 MHz (100m & 20° C): 83,7 dB
- Dämpfung bei 12000 MHz (100m & 20° C): 100,9 dB
- Wellenwiderstand: 75 O
- Leiterwiderstand bei 1 km: 20 O
- Leiterwiderstand bei 1000 ft.: 6.096 O
- Schirmwiderstand bei 1 km: 5,6 O
- Schirmwiderstand bei 1000 ft.: 1.7069 O
- BPVo-Euroklasse: Fca
Im wilden Westen sehr verbreitet…
ist dieses robuste und zuverlässige Video und SAT Kabel, dessen Spezifikation aus den USA stammt, jedoch mit der Isolation aus Massiv-PE unbefriedigende Werte hatte und nicht robust genug war. Im Gegensatz zur ursprünglichen Ausführung haben wir das neue SC-Vector Plus DZ wesentlich verbessert. Nun ist es SDI/HD-SDI tauglich und trommelbar und somit als flexible Videoleitung einsetzbar! Es besitzt eine aufgeschäumte Isolation mit Schutzlack, 7 x 0,40 mm mm Litzenaufbau, zwei übereinander liegende Kupfergeflechte mit jeweils 100 %iger Bedeckung. Die Kupfergeflechte machen das Kabel auch extrem trittfest und bieten Schutz gegen Nagetiere.
Vorteile:
- Beste Übertragungsqualität durch geschäumte Isolation
- Konstante Werte dauerhaft
- UV beständiger und kerbfester PUR-Mantel, Nagetierschutz
Anwendung:
- Doppelt geschirmtes Kabel für digitale SAT-Anlagen und professionelle Videotechnik
- Für den professionellen HD-SDI Einsatz
- Hochflexibel und gut trommelbar
| Artikelnummer | 600-0211 |
| Name | SC-Vector Plus DZ |
| EAN | 4049371049207 |
| Eigenschaften | OFC hochreines Kupfer |
| Eigenschaften | HDTV |
| Eigenschaften | SDI |
| Eigenschaften | PUR |
| Eigenschaften | Halogenfrei / LSZH |
| Eigenschaften | Digital 75 O |
| Eigenschaften | FRNC flammwidrig |
| Eigenschaften | Analog |
| Einsatzgebiet | Studio / Broadcast |
| Einsatzgebiet | ELA 100 V |
| Einsatzgebiet | Mobiler Einsatz outdoor / indoor |
| Einsatzgebiet | Installation |
| Anwendung | Videokabel |
| Farbe | schwarz |
| Farbe detailliert | schwarz |
| Aufbau | 02YSCCH1,2L/4,8 |
| Mantelmaterial | PUR |
| Mantel Ø [mm] | 7,10 |
| Kanalanzahl (video) | 1 |
| Innenleiter (video) | 1 |
| Innenleiter (video) [mm²] | 0,88 |
| Innenleiter Ø (video) [mm] | 1,20 |
| AWG (video) | 18 |
| Abschirmung | 2 x Cu Geflecht verzinnt |
| Bedeckung, opt. [%] | 100 |
| Cu-Litzen (video) | 7 |
| Cu-Litze Ø (video) [mm] | 0,40 |
| Leiterisolationsmaterial | Foam / Skin-PE |
| Leiterisolation Ø [mm] | 4,80 |
| Gewicht bei 1 m [g] | 68 |
| UV-Beständig | Ja |
| Bauform | rund |
| Aufmachung, VPE | 100 m, Meterware |
| Verkürzungsfaktor | 0,86 |
| Temperatur min. [°C] | -30 |
| Temperatur max. [°C] | 80 |
| Max. Übertragungslänge (SMPTE 425M, 3G) [m] | 145 |
| Max. Übertragungslänge (SMPTE 2081, 6G) [m] | 96 |
| Breite [mm] | 7,1 |
| Höhe [mm] | 7,1 |
| Kapazität Ader/Schirm bei 1m (video) [pF] | 53 |
| Kapazität Ader/Schirm bei 1 ft. (video) [pF] | 16,1544 |
| Dämpfung bei 50 MHz (100m & 20° C) [dB] | 7,8 |
| Dämpfung bei 50 MHz (100 ft. & 20 °C / 68 °F) [dB] | 2,3774 |
| Dämpfung bei 200 MHz (100m & 20° C) [dB] | 9,4 |
| Dämpfung bei 200 MHz (100 ft. & 20 °C / 68 °F) [dB] | 2,8651 |
| Dämpfung bei 470 MHz (100m & 20° C) [dB] | 14,7 |
| Dämpfung bei 470 MHz (100 ft. & 20 °C / 68 °F) [dB] | 4,4806 |
| Dämpfung bei 862 MHz (100m & 20° C) [dB] | 20,4 |
| Dämpfung bei 862 MHz (100 ft. & 20 °C / 68 °F) [dB] | 6,2179 |
| Dämpfung bei 1000 MHz (100m & 20° C) [dB] | 21,9 |
| Dämpfung bei 1000 MHz (100 ft. & 20 °C / 68 °F) [dB] | 6,6751 |
| Dämpfung bei 1485 MHz (100m & 20° C) [dB] | 27,2 |
| Dämpfung bei 1485 MHz (100 ft. & 20 °C / 68 °F) [dB] | 8,2906 |
| Dämpfung bei 1750 MHz (100m & 20° C) [dB] | 29,9 |
| Dämpfung bei 1750 MHz (100 ft. & 20 °C / 68 °F) [dB] | 9,1135 |
| Dämpfung bei 2150 MHz (100m & 20° C) [dB] | 33,5 |
| Dämpfung bei 2150 MHz (100 ft. & 20 °C / 68 °F) [dB] | 10,2108 |
| Dämpfung bei 3000 MHz (100m & 20° C) [dB] | 41,5 |
| Dämpfung bei 3000 MHz (100 ft. & 20 °C / 68 °F) [dB] | 12,6492 |
| Dämpfung bei 6000 MHz (100m & 20° C) [dB] | 64,8 |
| Dämpfung bei 9000 MHz (100m & 20° C) [dB] | 83,7 |
| Dämpfung bei 12000 MHz (100m & 20° C) [dB] | 100,9 |
| Wellenwiderstand [O] | 75 |
| Leiterwiderstand bei 1 km [O] | 20 |
| Leiterwiderstand bei 1000 ft. [O] | 6,096 |
| Schirmwiderstand bei 1 km [O] | 5,6 |
| Schirmwiderstand bei 1000 ft. [O] | 1,7069 |
| BPVo-Euroklasse | Fca |
| Max. Übertragungslänge (SMPTE 2082, 12G) [m] | 62 |
| Max. Übertragungslänge (SMPTE 2082, 12G) [ft] | 203,4121 |
