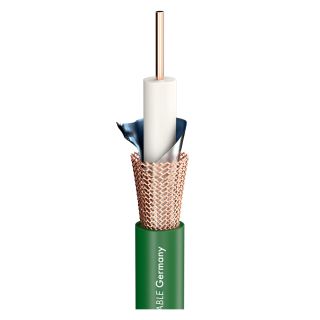

SC-Vector Plus RCB 1.6L/7.0
Videokabel
Vorteile:
- Hohe Lebensdauer durch alterungsbeständige Ummantelung
- Konstante, optimierte elektrische Werte durch intelligenten Kabelaufbau
- Gasgeschäumte Skin-Foam-Skin-Isolation für beste Dämpfungswerte und lange Strecken
Anwendung:
- Digitale HD-SDI und 3G-SDI Videoübertragung im professionellen Broadcast-/Ü-Wagen/-Studiobereich, sowie Hochfrequenztechnik und SAT-Antennenbau
- Professionelle, medientechnische Festinstallation nach 3G-Standard
Technische Daten:
- Artikelnummer: 600-0234
- Name: SC-Vector Plus RCB 1.6L/7.0
- EAN: 4049371001823
- Eigenschaften: 3G-SDI / UHD
- Eigenschaften: Digital 75 O
- Eigenschaften: OFC hochreines Kupfer
- Eigenschaften: Analog
- Eigenschaften: SDI
- Eigenschaften: HDTV
- Einsatzgebiet: Installation
- Einsatzgebiet: ELA 100 V
- Einsatzgebiet: Mobiler Einsatz outdoor / indoor
- Anwendung: Videokabel
- Farbe: grün
- Aufbau: 02YS(ST)CH1,6L/7,0
- Mantelmaterial: PVC
- Mantel Ø: 10,20 mm
- Mantel Ø: 0.4016 "
- Kanalanzahl (video): 1
- Innenleiter (video): 1
- Innenleiter (video): 2,01 mm²
- Innenleiter (video): 0.0031 sqin
- Innenleiter Ø (video): 1,60 mm
- Innenleiter Ø (video): 0.063 "
- AWG (video): 14
- Abschirmung: Cu-Geflecht + AL / PT-Folie
- Bedeckung, opt.: 100 %
- Cu-Litzen (video): 1
- Cu-Litze Ø (video): 1,60 mm
- Cu-Litze Ø (video): 0.063 "
- Leiterisolationsmaterial: Gas Injected-PE
- Leiterisolation Ø: 7,00 mm
- Leiterisolation Ø: 0.2756 "
- Gewicht bei 1 m: 108.02 g
- Gewicht bei 1000 ft: 68.5298 lbs
- Brandlast je m: 0,73 kWh
- Bauform: rund
- Aufmachung, VPE: 100 m Rolle
- Aufmachung, VPE: 1000 m Rolle
- Aufmachung, VPE: 500 m Rolle
- Verkürzungsfaktor: 0,8
- Temperatur min.: -25 °C
- Temperatur max.: 80 °C
- Breite: 10,2 mm
- Breite: 0.4016 "
- Höhe: 10,2 mm
- Höhe: 0.4016 "
- Kapazität Ader/Schirm bei 1m (video): 53 pF
- Kapazität Ader/Schirm bei 1 ft. (video): 16.1544 pF
- Dämpfung bei 5 MHz (100m & 20° C): 2,4 dB
- Dämpfung bei 5 MHz (100 ft. & 20 °C / 68 °F): 0.7315 dB
- Dämpfung bei 200 MHz (100m & 20° C): 5,3 dB
- Dämpfung bei 200 MHz (100 ft. & 20 °C / 68 °F): 1.6154 dB
- Dämpfung bei 470 MHz (100m & 20° C): 8,4 dB
- Dämpfung bei 470 MHz (100 ft. & 20 °C / 68 °F): 2.5603 dB
- Dämpfung bei 862 MHz (100m & 20° C): 11,9 dB
- Dämpfung bei 862 MHz (100 ft. & 20 °C / 68 °F): 3.6271 dB
- Dämpfung bei 1000 MHz (100m & 20° C): 13 dB
- Dämpfung bei 1000 MHz (100 ft. & 20 °C / 68 °F): 3.9624 dB
- Dämpfung bei 1485 MHz (100m & 20° C): 17 dB
- Dämpfung bei 1485 MHz (100 ft. & 20 °C / 68 °F): 5.1816 dB
- Dämpfung bei 1750 MHz (100m & 20° C): 18,7 dB
- Dämpfung bei 1750 MHz (100 ft. & 20 °C / 68 °F): 5.6998 dB
- Dämpfung bei 2150 MHz (100m & 20° C): 21 dB
- Dämpfung bei 2150 MHz (100 ft. & 20 °C / 68 °F): 6.4008 dB
- Dämpfung bei 3000 MHz (100m & 20° C): 25,6 dB
- Dämpfung bei 3000 MHz (100 ft. & 20 °C / 68 °F): 7.8029 dB
- Dämpfung bei 6000 MHz (100m & 20° C): 39,5 dB
- Dämpfung bei 9000 MHz (100m & 20° C): 51,7 dB
- Dämpfung bei 12000 MHz (100m & 20° C): 63,1 dB
- Wellenwiderstand: 75 O
- Schirmwiderstand bei 1 km: 10 O
- Schirmwiderstand bei 1000 ft.: 3.048 O
- BPVo-Euroklasse: Fca
Simultanübersetzer...
sind wahre Multitasking-Künstler, die es meisterhaft beherrschen, gleichzeitig zu hören, zu übersetzen und das Übersetzte auszusprechen. Auch bei der HD-SDI-Übertragung können neben der Übertragung des hochauflösenden Videosignals 1080p gleichzeitig zusätzliche Daten, wie 16 bildsynchrone digitale Audiokanäle (AES-3 nach SMPTE 272M und 299M), Timecode-Steuerdaten und Fehlerprüfpakete eingebettet (embedded) werden. Das spart zusätzliche Audio- bzw. Steuerleitungen. Für die großen Bandbreiten von 3G-SDI (2,97 Gbit/s nach SMPTE 424M) ist unsere 3G-SDI-Kabelserie das optimale Transportmittel. Superniedrige Dämpfungswerte von unter 30 dB @ 2,97 Gbit/s werden durch den großen 1.6er-OFC-Innenleiter mit einer speziellen gasgeschäumten Skin-Foam-Skin-Isolation und doppelter Abschirmung erreicht. Die Massivdrahtversion ist ideal für professionelle, medientechnische Installationen in Fernsehstudios und Ü-Wägen, während die trommelbare Litzenversion ihre flexiblen Vorteile bei mobilen Übertragungen ausspielt.
Vorteile:
- Hohe Lebensdauer durch alterungsbeständige Ummantelung
- Konstante, optimierte elektrische Werte durch intelligenten Kabelaufbau
- Gasgeschäumte Skin-Foam-Skin-Isolation für beste Dämpfungswerte und lange Strecken
Anwendung:
- Digitale HD-SDI und 3G-SDI Videoübertragung im professionellen Broadcast-/Ü-Wagen/-Studiobereich, sowie Hochfrequenztechnik und SAT-Antennenbau
- Professionelle, medientechnische Festinstallation nach 3G-Standard
| Artikelnummer | 600-0234 |
| Name | SC-Vector Plus RCB 1.6L/7.0 |
| EAN | 4049371001823 |
| Eigenschaften | SDI |
| Eigenschaften | OFC hochreines Kupfer |
| Eigenschaften | 3G-SDI / UHD |
| Eigenschaften | HDTV |
| Eigenschaften | Digital 75 O |
| Eigenschaften | Analog |
| Einsatzgebiet | Mobiler Einsatz outdoor / indoor |
| Einsatzgebiet | ELA 100 V |
| Einsatzgebiet | Installation |
| Anwendung | Videokabel |
| Farbe | grün |
| Farbe detailliert | grün |
| Aufbau | 02YS(ST)CH1,6L/7,0 |
| Mantelmaterial | PVC |
| Mantel Ø [mm] | 10,20 |
| Kanalanzahl (video) | 1 |
| Innenleiter (video) | 1 |
| Innenleiter (video) [mm²] | 2,01 |
| Innenleiter Ø (video) [mm] | 1,60 |
| AWG (video) | 14 |
| Abschirmung | Cu-Geflecht + AL / PT-Folie |
| Bedeckung, opt. [%] | 100 |
| Cu-Litzen (video) | 1 |
| Cu-Litze Ø (video) [mm] | 1,60 |
| Leiterisolationsmaterial | Gas Injected-PE |
| Leiterisolation Ø [mm] | 7,00 |
| Gewicht bei 1 m [g] | 108.02 |
| Brandlast je m [kWh] | 0,73 |
| Bauform | rund |
| Aufmachung, VPE | 500 m Rolle |
| Aufmachung, VPE | 1000 m Rolle |
| Aufmachung, VPE | 100 m Rolle |
| Verkürzungsfaktor | 0,8 |
| Temperatur min. [°C] | -25 |
| Temperatur max. [°C] | 80 |
| Max. Übertragungslänge (SMPTE 425M, 3G) [m] | 234 |
| Max. Übertragungslänge (SMPTE 2081, 6G) [m] | 156 |
| Breite [mm] | 10,2 |
| Höhe [mm] | 10,2 |
| Kapazität Ader/Schirm bei 1m (video) [pF] | 53 |
| Kapazität Ader/Schirm bei 1 ft. (video) [pF] | 16,1544 |
| Dämpfung bei 5 MHz (100m & 20° C) [dB] | 2,4 |
| Dämpfung bei 5 MHz (100 ft. & 20 °C / 68 °F) [dB] | 0,7315 |
| Dämpfung bei 200 MHz (100m & 20° C) [dB] | 5,3 |
| Dämpfung bei 200 MHz (100 ft. & 20 °C / 68 °F) [dB] | 1,6154 |
| Dämpfung bei 470 MHz (100m & 20° C) [dB] | 8,4 |
| Dämpfung bei 470 MHz (100 ft. & 20 °C / 68 °F) [dB] | 2,5603 |
| Dämpfung bei 862 MHz (100m & 20° C) [dB] | 11,9 |
| Dämpfung bei 862 MHz (100 ft. & 20 °C / 68 °F) [dB] | 3,6271 |
| Dämpfung bei 1000 MHz (100m & 20° C) [dB] | 13 |
| Dämpfung bei 1000 MHz (100 ft. & 20 °C / 68 °F) [dB] | 3,9624 |
| Dämpfung bei 1485 MHz (100m & 20° C) [dB] | 17 |
| Dämpfung bei 1485 MHz (100 ft. & 20 °C / 68 °F) [dB] | 5,1816 |
| Dämpfung bei 1750 MHz (100m & 20° C) [dB] | 18,7 |
| Dämpfung bei 1750 MHz (100 ft. & 20 °C / 68 °F) [dB] | 5,6998 |
| Dämpfung bei 2150 MHz (100m & 20° C) [dB] | 21 |
| Dämpfung bei 2150 MHz (100 ft. & 20 °C / 68 °F) [dB] | 6,4008 |
| Dämpfung bei 3000 MHz (100m & 20° C) [dB] | 25,6 |
| Dämpfung bei 3000 MHz (100 ft. & 20 °C / 68 °F) [dB] | 7,8029 |
| Dämpfung bei 6000 MHz (100m & 20° C) [dB] | 39,5 |
| Dämpfung bei 9000 MHz (100m & 20° C) [dB] | 51,7 |
| Dämpfung bei 12000 MHz (100m & 20° C) [dB] | 63,1 |
| Wellenwiderstand [O] | 75 |
| Schirmwiderstand bei 1 km [O] | 10 |
| Schirmwiderstand bei 1000 ft. [O] | 3,048 |
| BPVo-Euroklasse | Fca |
| Max. Übertragungslänge (SMPTE 2082, 12G) [m] | 101 |
| Max. Übertragungslänge (SMPTE 2082, 12G) [ft] | 331,3648 |
