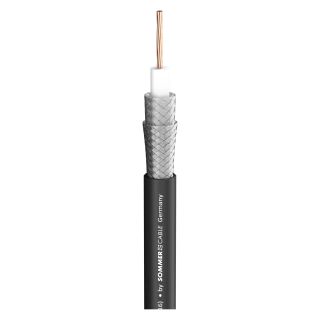

SC-Vector Plus RCB 1.6L/7.3
Videokabel
Vorteile:
- Hohe Lebensdauer durch alterungsbeständige Ummantelung
- Konstante, optimierte elektrische Werte durch intelligenten Kabelaufbau
- Gasgeschäumte Skin-Foam-Skin-Isolation für beste Dämpfungswerte und lange Strecken
Anwendung:
- Digitale UHD-SDI-Videoübertragung im professionellen Broadcast-/Ü-Wagen/-Studiobereich, sowie Hochfrequenztechnik und SAT-Antennenbau
- Mobile HD-SDI Groß-Übertragungen
- Professionelle, medientechnische Festinstallation nach 6G-Standard
Technische Daten:
- Artikelnummer: 600-0221
- Name: SC-Vector Plus RCB 1.6L/7.3
- EAN: 4049371050456
- Eigenschaften: 3G-SDI / UHD
- Eigenschaften: Digital 75 O
- Eigenschaften: OFC hochreines Kupfer
- Eigenschaften: SDI
- Eigenschaften: HDTV
- Eigenschaften: Analog
- Einsatzgebiet: Mobiler Einsatz outdoor / indoor
- Einsatzgebiet: Installation
- Einsatzgebiet: ELA 100 V
- Anwendung: Videokabel
- Farbe: schwarz
- Aufbau: 02YS(ST)CH1,6L/7,3
- Mantelmaterial: PVC
- Mantel Ø: 10,30 mm
- Mantel Ø: 0.4055 "
- Kanalanzahl (video): 1
- Innenleiter (video): 1
- Innenleiter (video): 1,54 mm²
- Innenleiter (video): 0.0024 sqin
- Innenleiter Ø (video): 1,40 mm
- Innenleiter Ø (video): 0.0551 "
- AWG (video): 16
- Abschirmung: doppeltes Cu-Geflecht, verzinnt
- Bedeckung, opt.: 100 %
- Cu-Litzen (video): 7
- Cu-Litze Ø (video): 0,53 mm
- Cu-Litze Ø (video): 0.0209 "
- Leiterisolationsmaterial: Skin-Foam-Skin-PE
- Leiterisolation Ø: 7,30 mm
- Leiterisolation Ø: 0.2874 "
- Gewicht bei 1 m: 140 g
- Gewicht bei 1000 ft: 94.2082 lbs
- UV-Beständig: Ja
- Brandlast je m: 0,58 kWh
- Bauform: rund
- Aufmachung, VPE: 100 m Rolle
- Aufmachung, VPE: 500 m Rolle
- Aufmachung, VPE: 1000 m Rolle
- Verkürzungsfaktor: 0,82
- Temperatur min.: -30 °C
- Temperatur max.: 80 °C
- Max. Übertragungslänge (SMPTE 425M, 3G): 198 m
- Max. Übertragungslänge (SMPTE 425M, 3G): 649.6063 ft
- Max. Übertragungslänge (SMPTE 2081, 6G): 121 m
- Max. Übertragungslänge (SMPTE 2081, 6G): 396.9816 ft
- Breite: 10,3 mm
- Breite: 0.4055 "
- Höhe: 10,3 mm
- Höhe: 0.4055 "
- Kapazität Ader/Schirm bei 1m (video): 52,4 pF
- Kapazität Ader/Schirm bei 1 ft. (video): 15.9715 pF
- Dämpfung bei 200 MHz (100m & 20° C): 6,5 dB
- Dämpfung bei 200 MHz (100 ft. & 20 °C / 68 °F): 1.9812 dB
- Dämpfung bei 470 MHz (100m & 20° C): 10,3 dB
- Dämpfung bei 470 MHz (100 ft. & 20 °C / 68 °F): 3.1394 dB
- Dämpfung bei 862 MHz (100m & 20° C): 14,6 dB
- Dämpfung bei 862 MHz (100 ft. & 20 °C / 68 °F): 4.4501 dB
- Dämpfung bei 1000 MHz (100m & 20° C): 15,9 dB
- Dämpfung bei 1000 MHz (100 ft. & 20 °C / 68 °F): 4.8463 dB
- Dämpfung bei 1485 MHz (100m & 20° C): 20,1 dB
- Dämpfung bei 1485 MHz (100 ft. & 20 °C / 68 °F): 6.1265 dB
- Dämpfung bei 1750 MHz (100m & 20° C): 22,2 dB
- Dämpfung bei 1750 MHz (100 ft. & 20 °C / 68 °F): 6.7666 dB
- Dämpfung bei 2150 MHz (100m & 20° C): 25,3 dB
- Dämpfung bei 2150 MHz (100 ft. & 20 °C / 68 °F): 7.7114 dB
- Dämpfung bei 3000 MHz (100m & 20° C): 32,9 dB
- Dämpfung bei 3000 MHz (100 ft. & 20 °C / 68 °F): 10.0279 dB
- Dämpfung bei 6000 MHz (100m & 20° C): 55,9 dB
- Dämpfung bei 9000 MHz (100m & 20° C): 75,9 dB
- Dämpfung bei 12000 MHz (100m & 20° C): 95,1 dB
- Wellenwiderstand: 75 O
- Schirmwiderstand bei 1 km: 10 O
- Schirmwiderstand bei 1000 ft.: 3.048 O
- BPVo-Euroklasse: Fca
- Max. Übertragungslänge (SMPTE 2082, 12G): 72 m
- Max. Übertragungslänge (SMPTE 2082, 12G): 236,2205 ft
Simultanübersetzer...
sind wahre Multitasking-Künstler, die es meisterhaft beherrschen, gleichzeitig zu hören, zu übersetzen und das Übersetzte auszusprechen. Auch bei der HD-SDI-Übertragung können neben der Übertragung des hochauflösenden Videosignals 1080p gleichzeitig zusätzliche Daten, wie 16 bildsynchrone digitale Audiokanäle(AES-3 nach SMPTE 272M und 299M), Timecode-Steuerdaten und Fehlerprüfpakete eingebettet (embedded) werden. Das spart zusätzliche Audio- bzw. Steuerleitungen. Für die großen Bandbreiten von 3G-SDI (2,97 Gbit/s nach SMPTE 424M) ist unsere 3G-SDI-Kabelserie das optimale Transportmittel. Superniedrige Dämpfungswerte von unter 30 dB @ 2,97 Gbit/s werden durch den großen 1.6er-OFC-Innenleiter mit einer speziellen gasgeschäumten Skin-Foam-Skin-Isolation und doppelter Abschirmung erreicht. Die Massivdrahtversion ist ideal für professionelle, medientechnische Installationen in Fernsehstudios und Ü-Wägen, während die trommelbare Litzenversion ihre flexiblen Vorteile bei mobilen Übertragungen ausspielt.
Vorteile:
- Hohe Lebensdauer durch alterungsbeständige Ummantelung
- Konstante, optimierte elektrische Werte durch intelligenten Kabelaufbau
- Gasgeschäumte Skin-Foam-Skin-Isolation für beste Dämpfungswerte und lange Strecken
Anwendung:
- Digitale UHD-SDI-Videoübertragung im professionellen Broadcast-/Ü-Wagen/-Studiobereich, sowie Hochfrequenztechnik und SAT-Antennenbau
- Mobile HD-SDI Groß-Übertragungen
- Professionelle, medientechnische Festinstallation nach 6G-Standard
| Artikelnummer | 600-0221 |
| Name | SC-Vector Plus RCB 1.6L/7.3 |
| EAN | 4049371050456 |
| Eigenschaften | Digital 75 O |
| Eigenschaften | Analog |
| Eigenschaften | SDI |
| Eigenschaften | OFC hochreines Kupfer |
| Eigenschaften | 3G-SDI / UHD |
| Eigenschaften | HDTV |
| Einsatzgebiet | Installation |
| Einsatzgebiet | Mobiler Einsatz outdoor / indoor |
| Einsatzgebiet | ELA 100 V |
| Anwendung | Videokabel |
| Farbe | schwarz |
| Farbe detailliert | schwarz |
| Aufbau | 02YS(ST)CH1,6L/7,3 |
| Mantelmaterial | PVC |
| Mantel Ø [mm] | 10,30 |
| Kanalanzahl (video) | 1 |
| Innenleiter (video) | 1 |
| Innenleiter (video) [mm²] | 1,54 |
| Innenleiter Ø (video) [mm] | 1,40 |
| AWG (video) | 16 |
| Abschirmung | doppeltes Cu-Geflecht, verzinnt |
| Bedeckung, opt. [%] | 100 |
| Cu-Litzen (video) | 7 |
| Cu-Litze Ø (video) [mm] | 0,53 |
| Leiterisolationsmaterial | Skin-Foam-Skin-PE |
| Leiterisolation Ø [mm] | 7,30 |
| Gewicht bei 1 m [g] | 140 |
| UV-Beständig | Ja |
| Brandlast je m [kWh] | 0,58 |
| Bauform | rund |
| Aufmachung, VPE | 1000 m Rolle |
| Aufmachung, VPE | 100 m Rolle |
| Aufmachung, VPE | 500 m Rolle |
| Verkürzungsfaktor | 0,82 |
| Temperatur min. [°C] | -30 |
| Temperatur max. [°C] | 80 |
| Max. Übertragungslänge (SMPTE 425M, 3G) [m] | 198 |
| Max. Übertragungslänge (SMPTE 2081, 6G) [m] | 121 |
| Breite [mm] | 10,3 |
| Höhe [mm] | 10,3 |
| Kapazität Ader/Schirm bei 1m (video) [pF] | 52,4 |
| Kapazität Ader/Schirm bei 1 ft. (video) [pF] | 15,9715 |
| Dämpfung bei 200 MHz (100m & 20° C) [dB] | 6,5 |
| Dämpfung bei 200 MHz (100 ft. & 20 °C / 68 °F) [dB] | 1,9812 |
| Dämpfung bei 470 MHz (100m & 20° C) [dB] | 10,3 |
| Dämpfung bei 470 MHz (100 ft. & 20 °C / 68 °F) [dB] | 3,1394 |
| Dämpfung bei 862 MHz (100m & 20° C) [dB] | 14,6 |
| Dämpfung bei 862 MHz (100 ft. & 20 °C / 68 °F) [dB] | 4,4501 |
| Dämpfung bei 1000 MHz (100m & 20° C) [dB] | 15,9 |
| Dämpfung bei 1000 MHz (100 ft. & 20 °C / 68 °F) [dB] | 4,8463 |
| Dämpfung bei 1485 MHz (100m & 20° C) [dB] | 20,1 |
| Dämpfung bei 1485 MHz (100 ft. & 20 °C / 68 °F) [dB] | 6,1265 |
| Dämpfung bei 1750 MHz (100m & 20° C) [dB] | 22,2 |
| Dämpfung bei 1750 MHz (100 ft. & 20 °C / 68 °F) [dB] | 6,7666 |
| Dämpfung bei 2150 MHz (100m & 20° C) [dB] | 25,3 |
| Dämpfung bei 2150 MHz (100 ft. & 20 °C / 68 °F) [dB] | 7,7114 |
| Dämpfung bei 3000 MHz (100m & 20° C) [dB] | 32,9 |
| Dämpfung bei 3000 MHz (100 ft. & 20 °C / 68 °F) [dB] | 10,0279 |
| Dämpfung bei 6000 MHz (100m & 20° C) [dB] | 55,9 |
| Dämpfung bei 9000 MHz (100m & 20° C) [dB] | 75,9 |
| Dämpfung bei 12000 MHz (100m & 20° C) [dB] | 95,1 |
| Wellenwiderstand [O] | 75 |
| Schirmwiderstand bei 1 km [O] | 10 |
| Schirmwiderstand bei 1000 ft. [O] | 3,048 |
| BPVo-Euroklasse | Fca |
| Max. Übertragungslänge (SMPTE 2082, 12G) [m] | 72 |
| Max. Übertragungslänge (SMPTE 2082, 12G) [ft] | 236,2205 |
