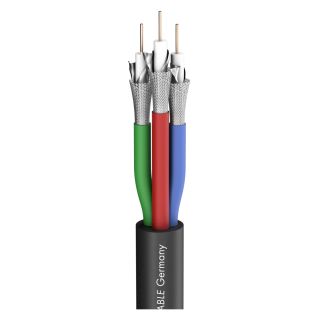

Transit 3 HD
Videokabel
Vorteile:
- Zuverlässige und sehr hochwertige Bildübertragung über lange Strecken
- Sehr gute Dämpfungs- und Übertragungswerte auch bei Überlängen
- Hochflexibel durch spezielle Mantelmischung und engen Verseilschlag der Adern
- Trommelbar
Anwendung:
- Zur Festinstallation bei langen Wegen (Theater, Sportarenen, Medien- & Kongresszentren)
- Multikoax Kabeltrommel
Technische Daten:
- Artikelnummer: 600-0851-03
- Name: Transit 3 HD
- EAN: 4049371001663
- Eigenschaften: OFC hochreines Kupfer
- Eigenschaften: HDTV
- Eigenschaften: Digital 75 O
- Eigenschaften: Analog
- Eigenschaften: SDI
- Einsatzgebiet: Installation
- Einsatzgebiet: Studio / Broadcast
- Einsatzgebiet: Mobiler Einsatz outdoor / indoor
- Einsatzgebiet: ELA 100 V
- Anwendung: Videokabel
- Farbe: schwarz
- Aufbau: 3x2YS(ST)CY0,6/2,8
- Aufbau (video): 2YS(ST)CY0,6/2,8
- Mantelmaterial: PVC
- Mantel Ø: 11,20 mm
- Mantel Ø: 0.4409 "
- Kanalanzahl (video): 1
- Innenleiter (video): 3
- Innenleiter (video): 0,28 mm²
- Innenleiter (video): 0.0004 sqin
- Innenleiter Ø (video): 0,60 mm
- Innenleiter Ø (video): 0.0236 "
- AWG (video): 23
- Abschirmung: Cu-Geflecht verzinnt 90 % + AL / PT-Folie
- Bedeckung, opt.: 100 %
- Cu-Litzen (video): 1
- Cu-Litze Ø (video): 0,60 mm
- Cu-Litze Ø (video): 0.0236 "
- Leiterisolationsmaterial: Gas-injected Foam / Skin-PE
- Leiterisolation Ø (video): 2,80 mm
- Leiterisolation Ø (video): 0.1102 "
- Gewicht bei 1 m: 150 g
- Gewicht bei 1000 ft: 100.9374 lbs
- UV-Beständig: Ja
- Brandlast je m: 0,84 kWh
- Bauform: rund
- Aufmachung, VPE: als Meterware
- Temperatur min.: -30 °C
- Temperatur max.: 70 °C
- Breite: 11,2 mm
- Breite: 0.4409 "
- Höhe: 11,2 mm
- Höhe: 0.4409 "
- Kapazität Ader/Schirm bei 1m (video): 55 pF
- Kapazität Ader/Schirm bei 1 ft. (video): 16.764 pF
- Dämpfung bei 5 MHz (100m & 20° C): 8,7 dB
- Dämpfung bei 5 MHz (100 ft. & 20 °C / 68 °F): 2.6518 dB
- Dämpfung bei 50 MHz (100m & 20° C): 9,8 dB
- Dämpfung bei 50 MHz (100 ft. & 20 °C / 68 °F): 2.987 dB
- Dämpfung bei 100 MHz (100m & 20° C): 11,2 dB
- Dämpfung bei 100 MHz (100 ft. & 20 °C / 68 °F): 3.4138 dB
- Dämpfung bei 200 MHz (100m & 20° C): 13,9 dB
- Dämpfung bei 200 MHz (100 ft. & 20 °C / 68 °F): 4.2367 dB
- Dämpfung bei 470 MHz (100m & 20° C): 20,9 dB
- Dämpfung bei 470 MHz (100 ft. & 20 °C / 68 °F): 6.3703 dB
- Dämpfung bei 862 MHz (100m & 20° C): 29,9 dB
- Dämpfung bei 862 MHz (100 ft. & 20 °C / 68 °F): 9.1135 dB
- Dämpfung bei 1000 MHz (100m & 20° C): 32,9 dB
- Dämpfung bei 1000 MHz (100 ft. & 20 °C / 68 °F): 10.0279 dB
- Dämpfung bei 1485 MHz (100m & 20° C): 42 dB
- Dämpfung bei 1485 MHz (100 ft. & 20 °C / 68 °F): 12.8016 dB
- Dämpfung bei 1750 MHz (100m & 20° C): 46,3 dB
- Dämpfung bei 1750 MHz (100 ft. & 20 °C / 68 °F): 14.1122 dB
- Dämpfung bei 2150 MHz (100m & 20° C): 51,7 dB
- Dämpfung bei 2150 MHz (100 ft. & 20 °C / 68 °F): 15.7582 dB
- Dämpfung bei 3000 MHz (100m & 20° C): 59,1 dB
- Dämpfung bei 3000 MHz (100 ft. & 20 °C / 68 °F): 18.0137 dB
- Wellenwiderstand: 75 O
- BPVo-Euroklasse: Fca
Wer eine lange Leitung hat...
für den ist unser TRANSIT das Richtige. Dieses entspricht im grundsätzlichen Aufbau unseren multikoaxialen Leitungen TRANSIT MINI und TRANSIT MINI FLEX, allerdings wird das TRANSIT für extreme Längen von mehr als 40 Metern empfohlen. Auch für kurze Distanzen wird dieses gerne im professionellen Videostudio eingesetzt. Es garantiert ein absolut schatten- und flimmerfreies Bild. Das TRANSIT besticht durch hohe Flexibilität, langen Funktionserhalt und durch eine doppelte Schirmung (Cu-Geflecht + AL/PT Folie) der einzelnen Adern.
Vorteile:
- Zuverlässige und sehr hochwertige Bildübertragung über lange Strecken
- Sehr gute Dämpfungs- und Übertragungswerte auch bei Überlängen
- Hochflexibel durch spezielle Mantelmischung und engen Verseilschlag der Adern
- Trommelbar
Anwendung:
- Zur Festinstallation bei langen Wegen (Theater, Sportarenen, Medien- & Kongresszentren)
- Multikoax Kabeltrommel
| Artikelnummer | 600-0851-03 |
| Name | Transit 3 HD |
| EAN | 4049371001663 |
| Eigenschaften | OFC hochreines Kupfer |
| Eigenschaften | SDI |
| Eigenschaften | HDTV |
| Eigenschaften | Digital 75 O |
| Eigenschaften | Analog |
| Einsatzgebiet | Studio / Broadcast |
| Einsatzgebiet | ELA 100 V |
| Einsatzgebiet | Mobiler Einsatz outdoor / indoor |
| Einsatzgebiet | Installation |
| Anwendung | Videokabel |
| Farbe | schwarz |
| Farbe detailliert | schwarz |
| Aufbau | 3x2YS(ST)CY0,6/2,8 |
| Aufbau (video) | 2YS(ST)CY0,6/2,8 |
| Mantelmaterial | PVC |
| Mantel Ø [mm] | 11,20 |
| Kanalanzahl (video) | 1 |
| Innenleiter (video) | 3 |
| Innenleiter (video) [mm²] | 0,28 |
| Innenleiter Ø (video) [mm] | 0,60 |
| AWG (video) | 23 |
| Abschirmung | Cu-Geflecht verzinnt 90 % + AL / PT-Folie |
| Bedeckung, opt. [%] | 100 |
| Cu-Litzen (video) | 1 |
| Cu-Litze Ø (video) [mm] | 0,60 |
| Leiterisolationsmaterial | Gas-injected Foam / Skin-PE |
| Leiterisolation Ø (video) [mm] | 2,80 |
| Gewicht bei 1 m [g] | 150 |
| UV-Beständig | Ja |
| Brandlast je m [kWh] | 0,84 |
| Bauform | rund |
| Aufmachung, VPE | als Meterware |
| Temperatur min. [°C] | -30 |
| Temperatur max. [°C] | 70 |
| Max. Übertragungslänge (SMPTE 425M, 3G) [m] | 81 |
| Max. Übertragungslänge (SMPTE 2081, 6G) [m] | 54 |
| Breite [mm] | 11,2 |
| Höhe [mm] | 11,2 |
| Kapazität Ader/Schirm bei 1m (video) [pF] | 55 |
| Kapazität Ader/Schirm bei 1 ft. (video) [pF] | 16,764 |
| Dämpfung bei 5 MHz (100m & 20° C) [dB] | 8,7 |
| Dämpfung bei 5 MHz (100 ft. & 20 °C / 68 °F) [dB] | 2,6518 |
| Dämpfung bei 50 MHz (100m & 20° C) [dB] | 9,8 |
| Dämpfung bei 50 MHz (100 ft. & 20 °C / 68 °F) [dB] | 2,987 |
| Dämpfung bei 100 MHz (100m & 20° C) [dB] | 11,2 |
| Dämpfung bei 100 MHz (100 ft. & 20 °C / 68 °F) [dB] | 3,4138 |
| Dämpfung bei 200 MHz (100m & 20° C) [dB] | 13,9 |
| Dämpfung bei 200 MHz (100 ft. & 20 °C / 68 °F) [dB] | 4,2367 |
| Dämpfung bei 470 MHz (100m & 20° C) [dB] | 20,9 |
| Dämpfung bei 470 MHz (100 ft. & 20 °C / 68 °F) [dB] | 6,3703 |
| Dämpfung bei 862 MHz (100m & 20° C) [dB] | 29,9 |
| Dämpfung bei 862 MHz (100 ft. & 20 °C / 68 °F) [dB] | 9,1135 |
| Dämpfung bei 1000 MHz (100m & 20° C) [dB] | 32,9 |
| Dämpfung bei 1000 MHz (100 ft. & 20 °C / 68 °F) [dB] | 10,0279 |
| Dämpfung bei 1485 MHz (100m & 20° C) [dB] | 42 |
| Dämpfung bei 1485 MHz (100 ft. & 20 °C / 68 °F) [dB] | 12,8016 |
| Dämpfung bei 1750 MHz (100m & 20° C) [dB] | 46,3 |
| Dämpfung bei 1750 MHz (100 ft. & 20 °C / 68 °F) [dB] | 14,1122 |
| Dämpfung bei 2150 MHz (100m & 20° C) [dB] | 51,7 |
| Dämpfung bei 2150 MHz (100 ft. & 20 °C / 68 °F) [dB] | 15,7582 |
| Dämpfung bei 3000 MHz (100m & 20° C) [dB] | 59,1 |
| Dämpfung bei 3000 MHz (100 ft. & 20 °C / 68 °F) [dB] | 18,0137 |
| Wellenwiderstand [O] | 75 |
| BPVo-Euroklasse | Fca |
| Max. Übertragungslänge (SMPTE 2082, 12G) [m] | 37 |
| Max. Übertragungslänge (SMPTE 2082, 12G) [ft] | 121,3911 |
